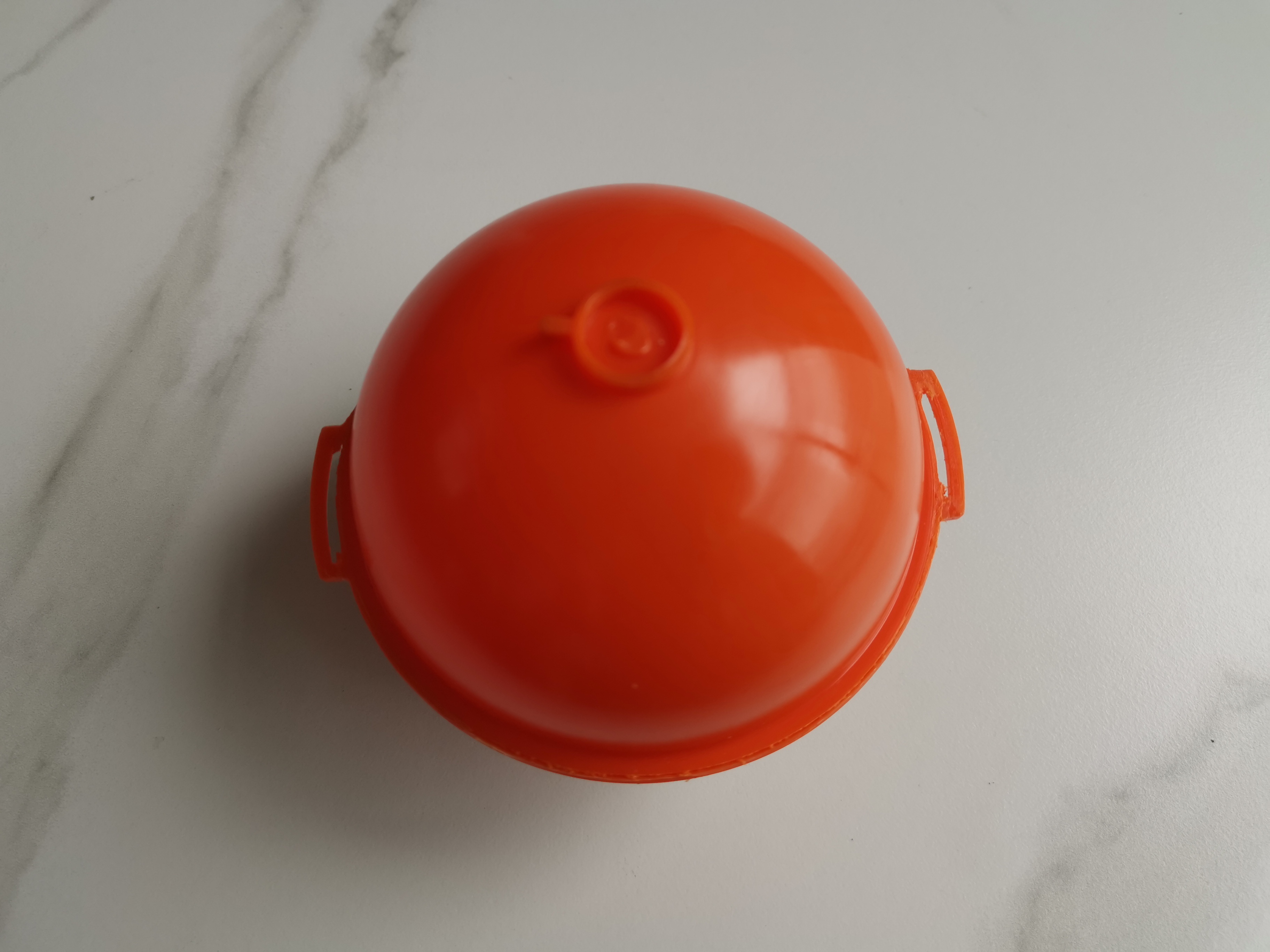

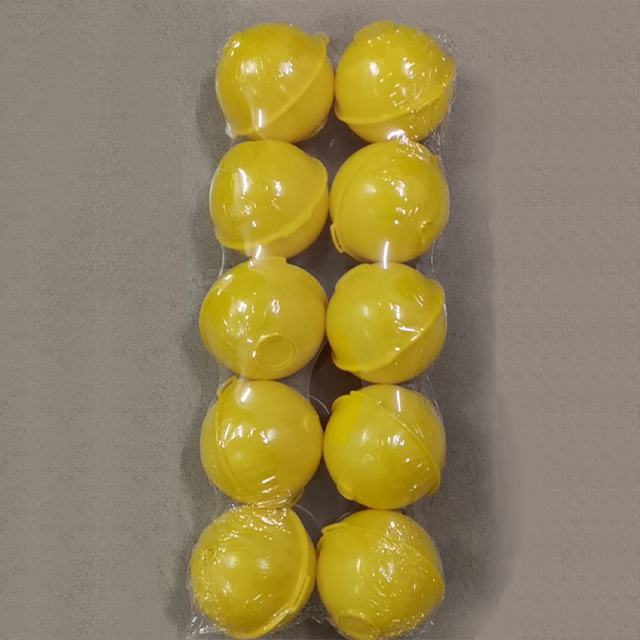

1. DESCRIÇÃO DO PRODUTO

---

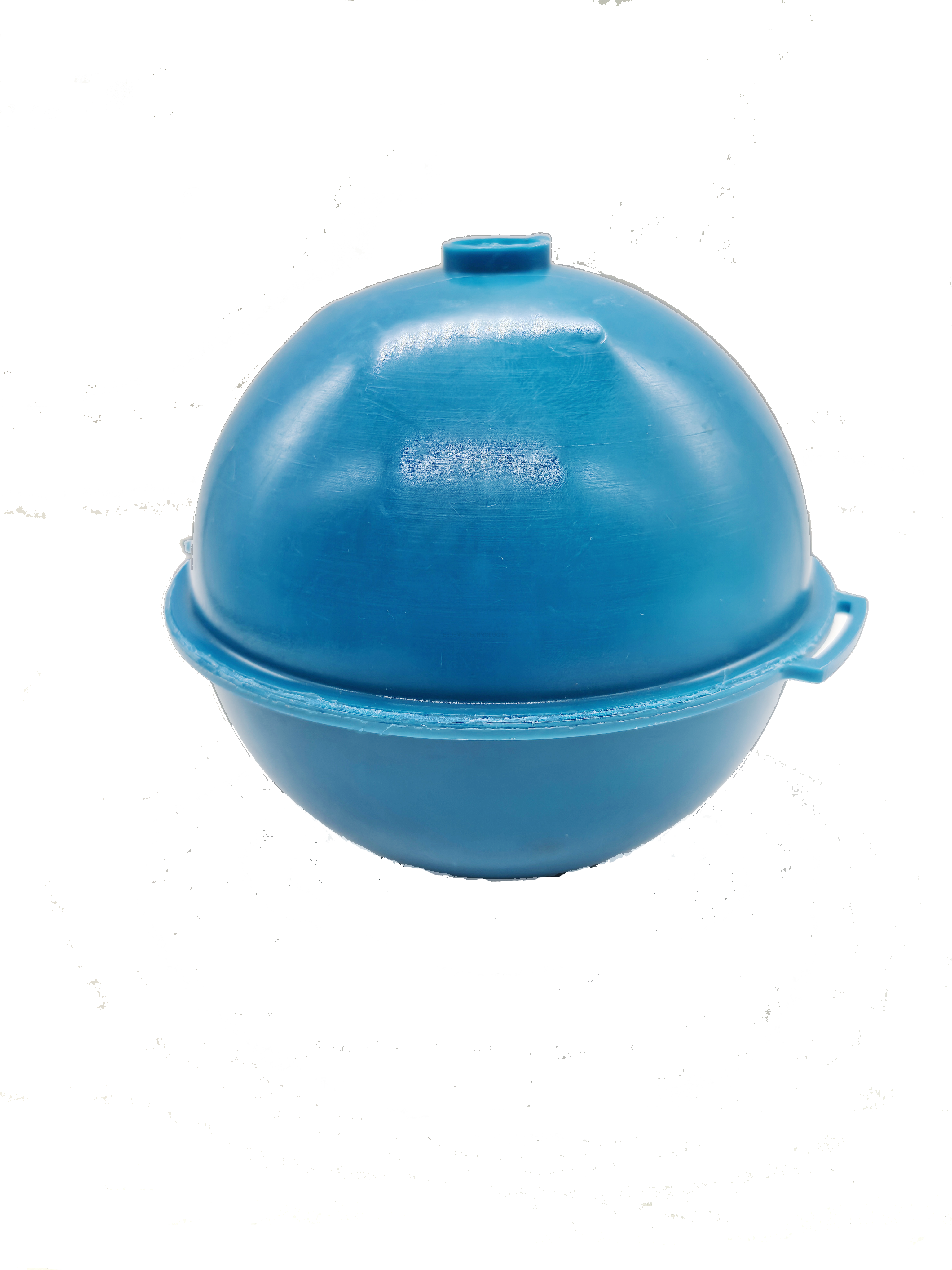

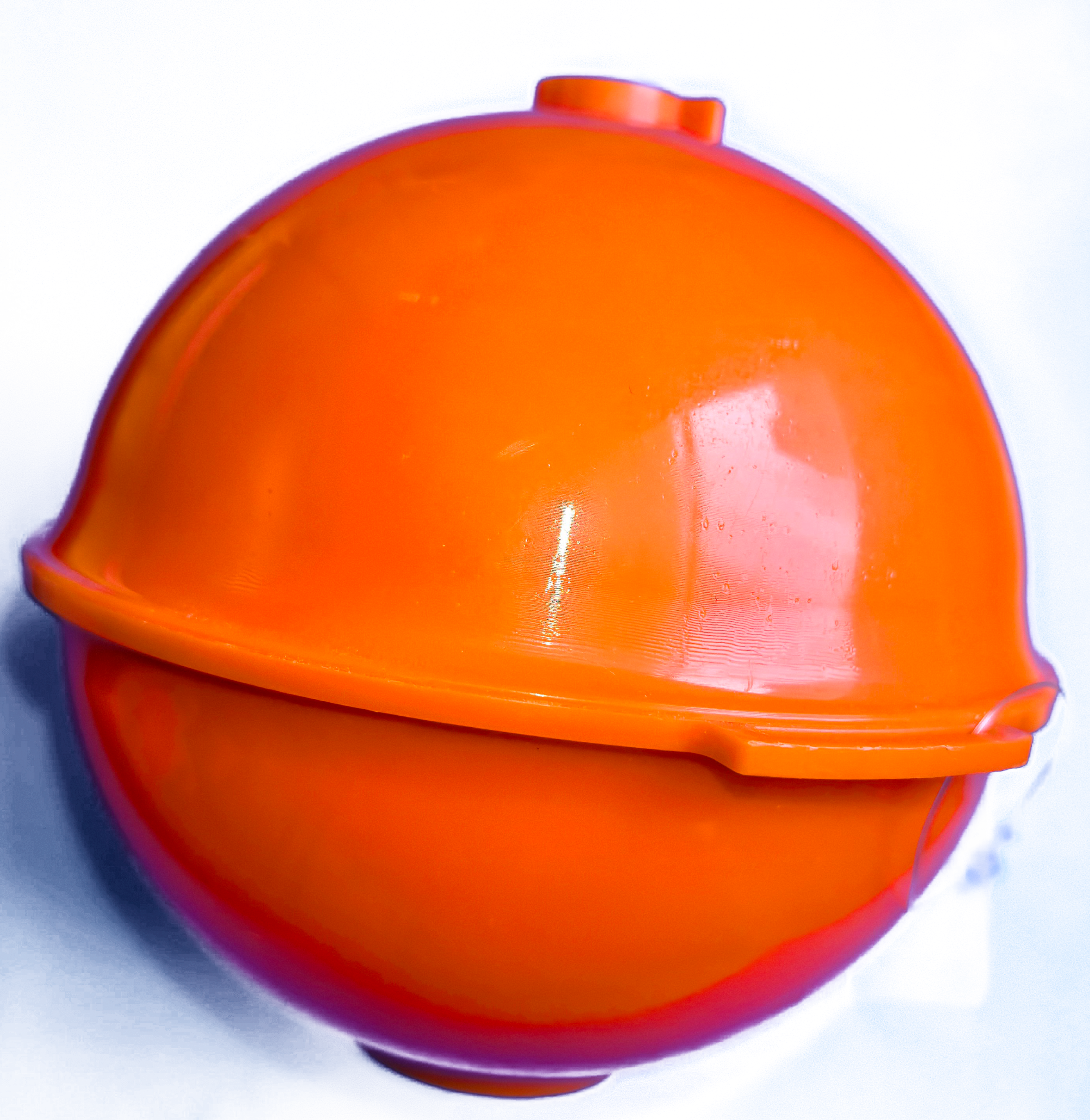

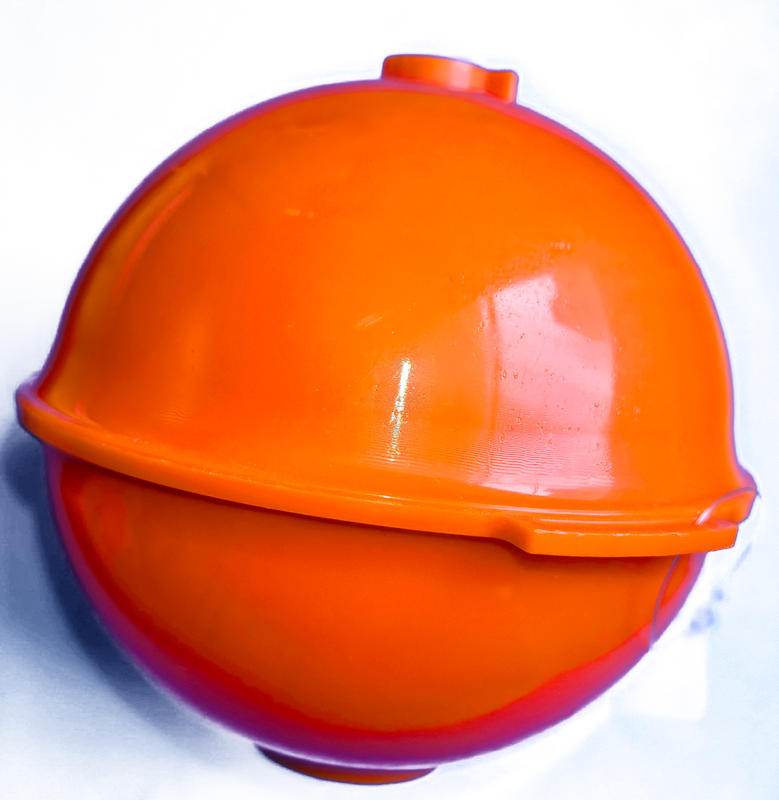

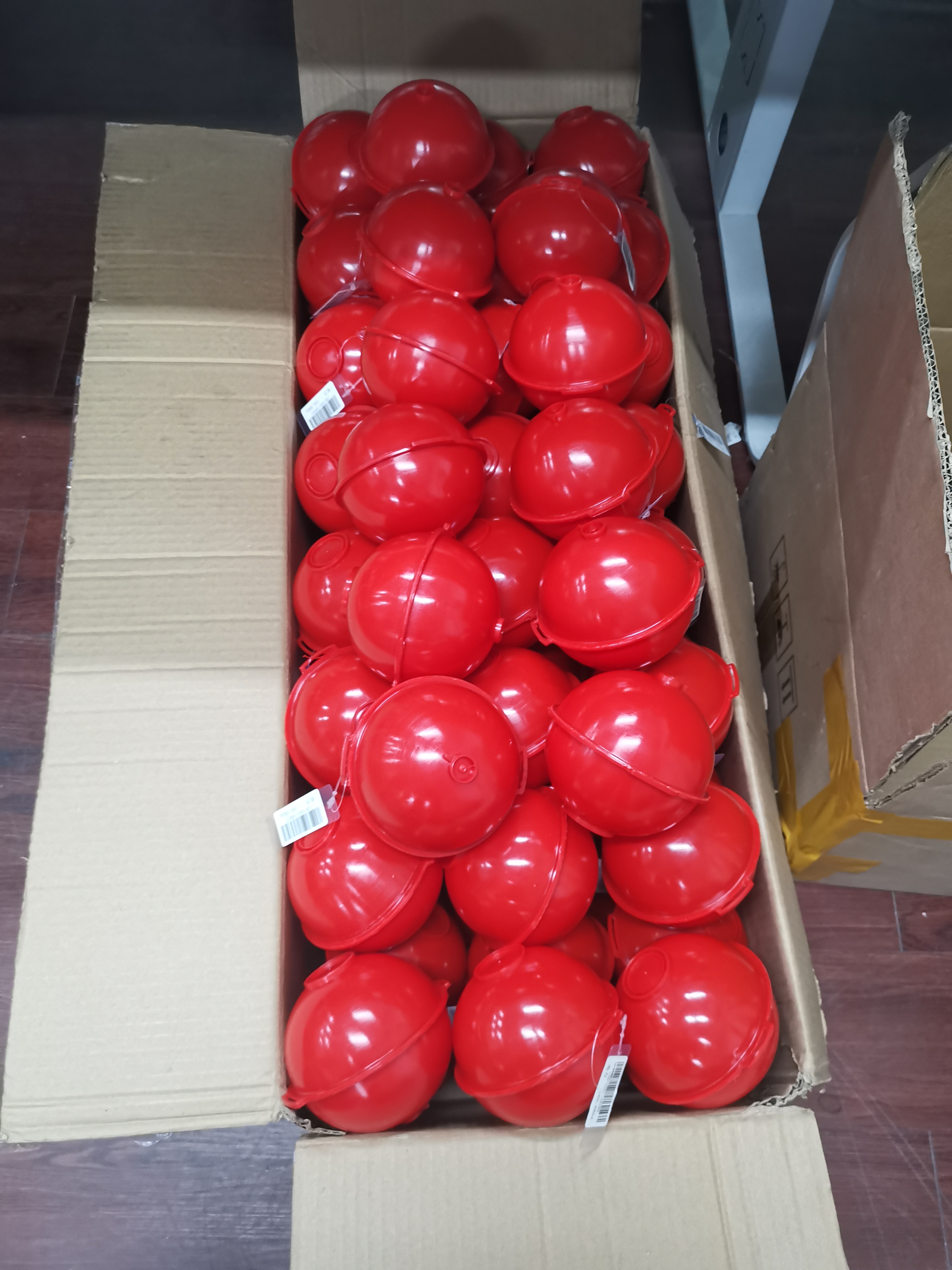

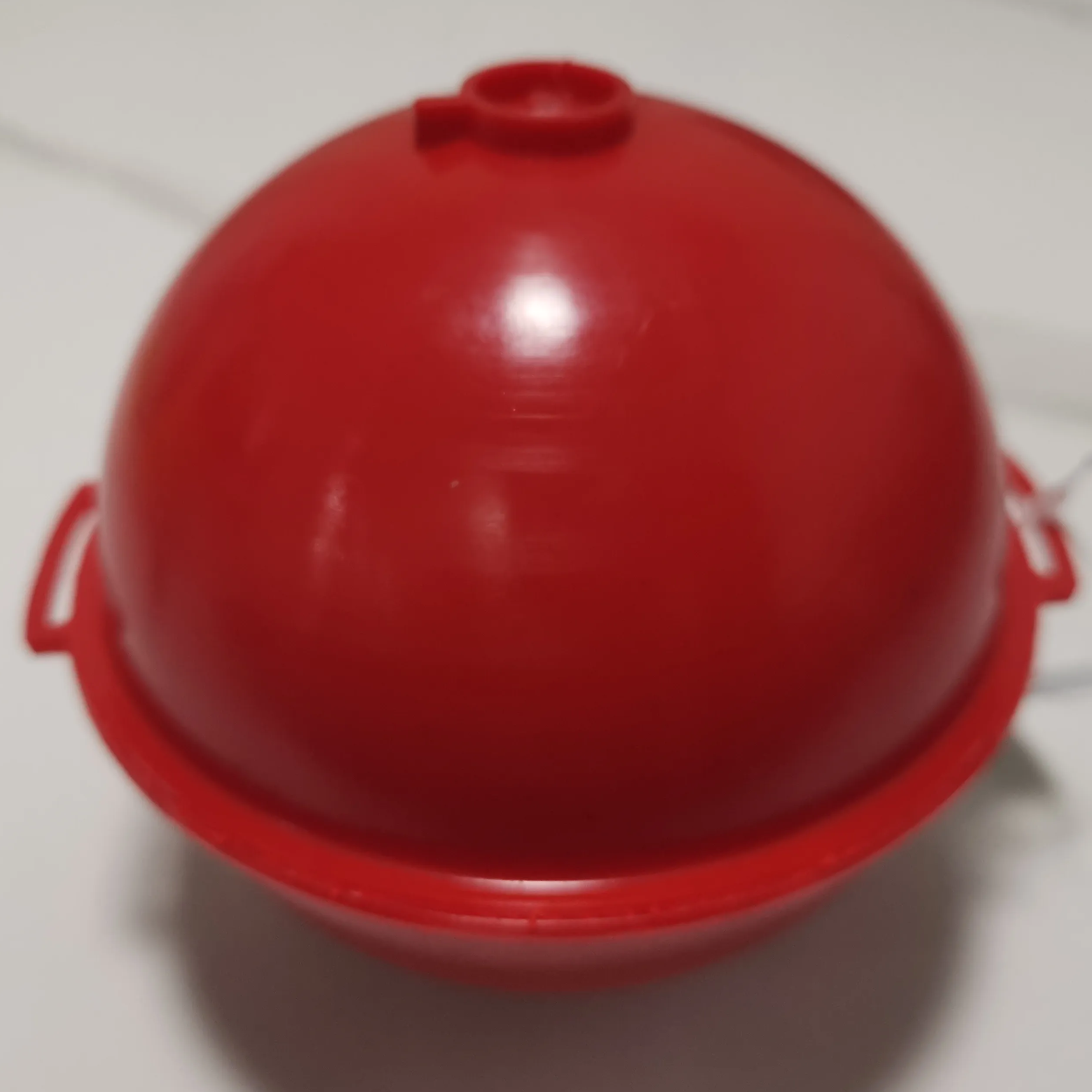

A bobina de indução do marcador esférico da série ED1500 está suspensa no anticongelante dentro da esfera. Não importa como a esfera role, a bobina de indução pode manter-se horizontal e para cima, proporcionando perfeita precisão de posicionamento. Não há necessidade de considerar a postura da esfera durante a instalação, o que reduz a dificuldade de instalação.

O marcador esférico ED1500 é projetado e produzido de acordo com frequências padrão internacionais e é compatível com localizadores de marcadores eletrônicos projetados e produzidos de acordo com frequências padrão internacionais (sem modo ID). O ED1500 também pode ser equipado com chips RFID com dois modos de modulação, ASK e FSK, tornando-se marcadores eletrônicos de informações. Através do número de identificação no marcador, o pessoal de detecção de solo pode determinar claramente que o que encontrou é o marcador alvo enterrado antecipadamente, sem suspeitar se é um sinal de interferência ou um fabricante enterrado por outras unidades. Para marcadores de identificação, após obter o número de identificação, o pessoal de detecção de solo pode usar o número de identificação para pesquisar informações relacionadas ao objeto identificado armazenado no banco de dados em nuvem (como tipo, especificações e fotos antes de cobrir com solo), o que pode alcançar o gerenciamento visual de tubulações ou instalações subterrâneas.

O marcador tipo ED1500ID-RW, equipado com chips RFID FSK, também suporta a gravação de informações simples como tipo e especificações do marcador diretamente no chip interno da esfera usando o localizador de versão ED8000V400 antes de cobrir o solo. Para áreas remotas com sinais sem fio fracos ou para usuários que não conseguem fazer upload de informações de objetos marcados para a nuvem devido a fatores de segurança da informação, é fornecida uma solução de gerenciamento de informações mais direta.

2. APLICAÇÕES

---

O ED1500 pode ser instalado em um determinado intervalo, ou na mudança de tendência e em alguns pontos de eventos, como pontos de conexão, válvulas, tampas de poços, ramais em forma de T, etc. De acordo com a importância do projeto e o orçamento do projeto, a densidade de instalação pode variar de vários metros a dezenas de metros, geralmente de 10 a 20 metros.

· Caminho do pipeline

· Tubo não metálico

· Várias válvulas

· Medidor

· Vários pontos de passagem

· Camiseta

· Mudança de profundidade

· Dispositivo redutor de pressão

· Proteção catódica

· Ponto de controle de pressão

· Porta reservada incorporada

· Vários cotovelos

· Alteração do diâmetro do tubo

· Água bem

· Cobrir

· Ponto de manutenção

· ……

3. Parâmetros básicos de especificação

•  características físicas

· Concha: PEAD

· Peso:360g±5%

· Diâmetro da caixa - 4,7 pol. (120 mm)

• Características ambientais

· Temperatura de trabalho: - 30 ℃ - 50 ℃

· Temperatura de armazenamento: - 30 ℃ - 70 ℃

· Teste de queda: pode suportar quedas de 5 pés (cerca de 1,5 metros) até o piso de concreto

· À prova d'água e à prova de poeira: IP68

· Capacidade de compressão: após suportar pressão axial de 4kN (pressão uniforme), o produto não apresenta danos permanentes, rachaduras e vazamentos, e sua função eletrônica não apresenta danos

• Frequência (personalizável) :

· Potência 169,8 kHz

· Água 145,7 kHz

· Sanitário 121,6 kHz

· Telecomunicações 101,4 kHz

· Gás 83 kHz

· P_EU 134 kHz

· Geral 66,35 kHz

4. Características relacionadas à detecção

---

Características	Modelo
	ED1500-XR	ED1500ID-R	ED1500ID-RW
Sem profundidade máxima detectável de ID	1,5~1,6m	1,5~1,6m	1,5~1,6m
Profundidade máxima de leitura de ID	Não suportado	1,1~1,3m	1,5~1,6m
Profundidade máxima de gravação	Não suportado	Não suportado	0,3~0,5m
Formato do número de identificação	Não suportado	Número do fabricante de 3 dígitos + número de identificação de 10 dígitos	Número de cliente de 3 dígitos + número de identificação de 10 dígitos
Conteúdo de informação gravável	Não suportado	Não suportado	Tipo e especificação do objeto identificado

5.Instalação

---

O marcador eletrônico esférico da série ED1500 é instalado acima da tubulação. Devido ao design de autoequilíbrio interno, não há necessidade de mantê-lo deliberadamente na horizontal. O tubo não metálico é conectado diretamente à tubulação e fixado com amarras. Na cobertura do solo, utiliza-se areia ou areia para preencher o espaço entre o marcador e a tubulação, evitando força desigual no marcador após a cobertura do solo.

Considerando a incerteza da espessura posterior da cobertura do solo, é geralmente recomendado que a profundidade de enterramento seja inferior a 80% da profundidade máxima detectável do modelo.

Para evitar interferência mútua entre marcadores, a distância entre dois marcadores adjacentes deverá ser superior a 1,5 metros.



Não pressione o marcador sob a tubulação ou o objeto marcado.

Se for um tubo de metal, o marcador deve ser mantido a uma distância não inferior a 12cm do topo do tubo, e não deve haver objetos metálicos cobrindo o marcador.
