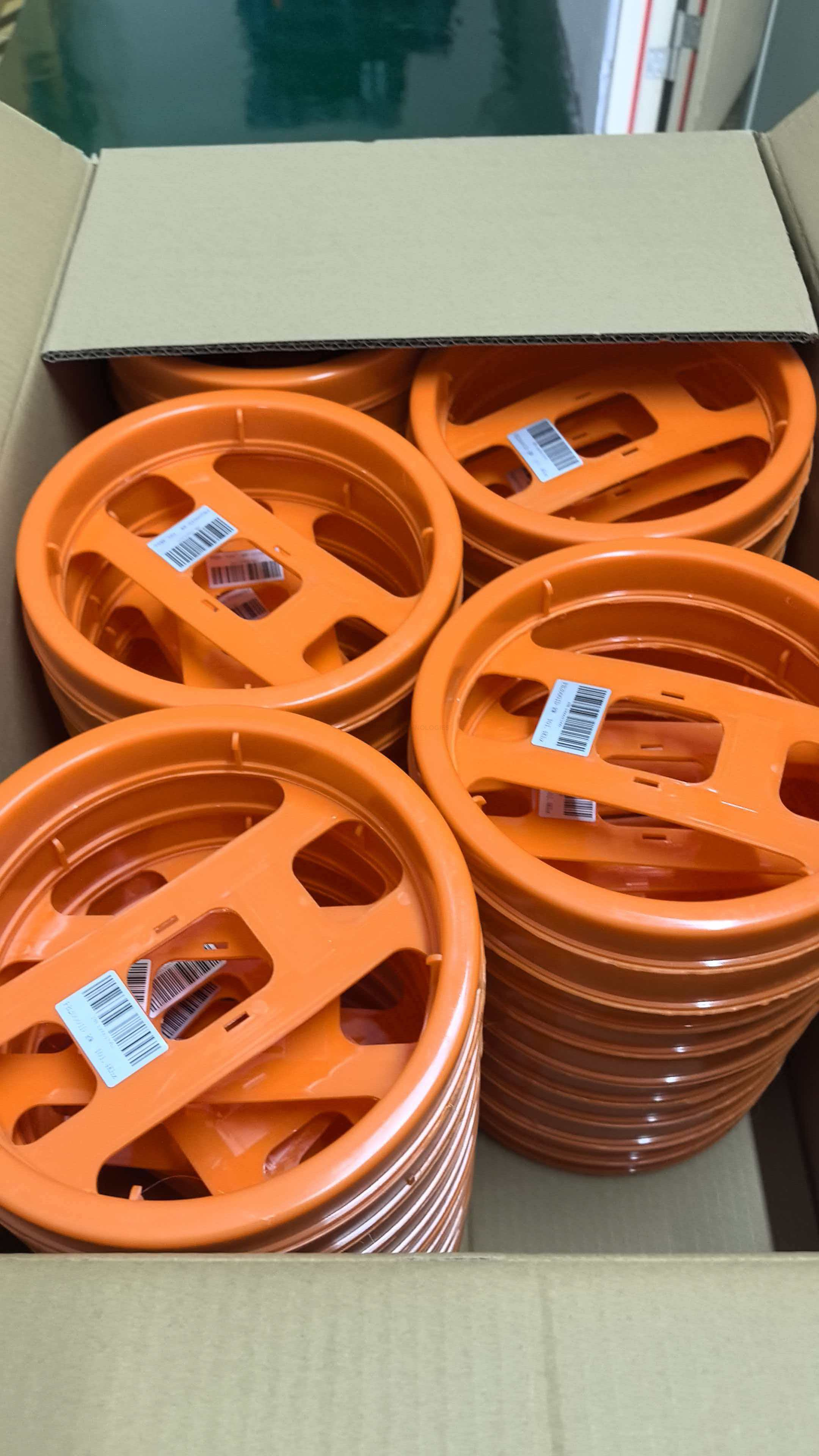

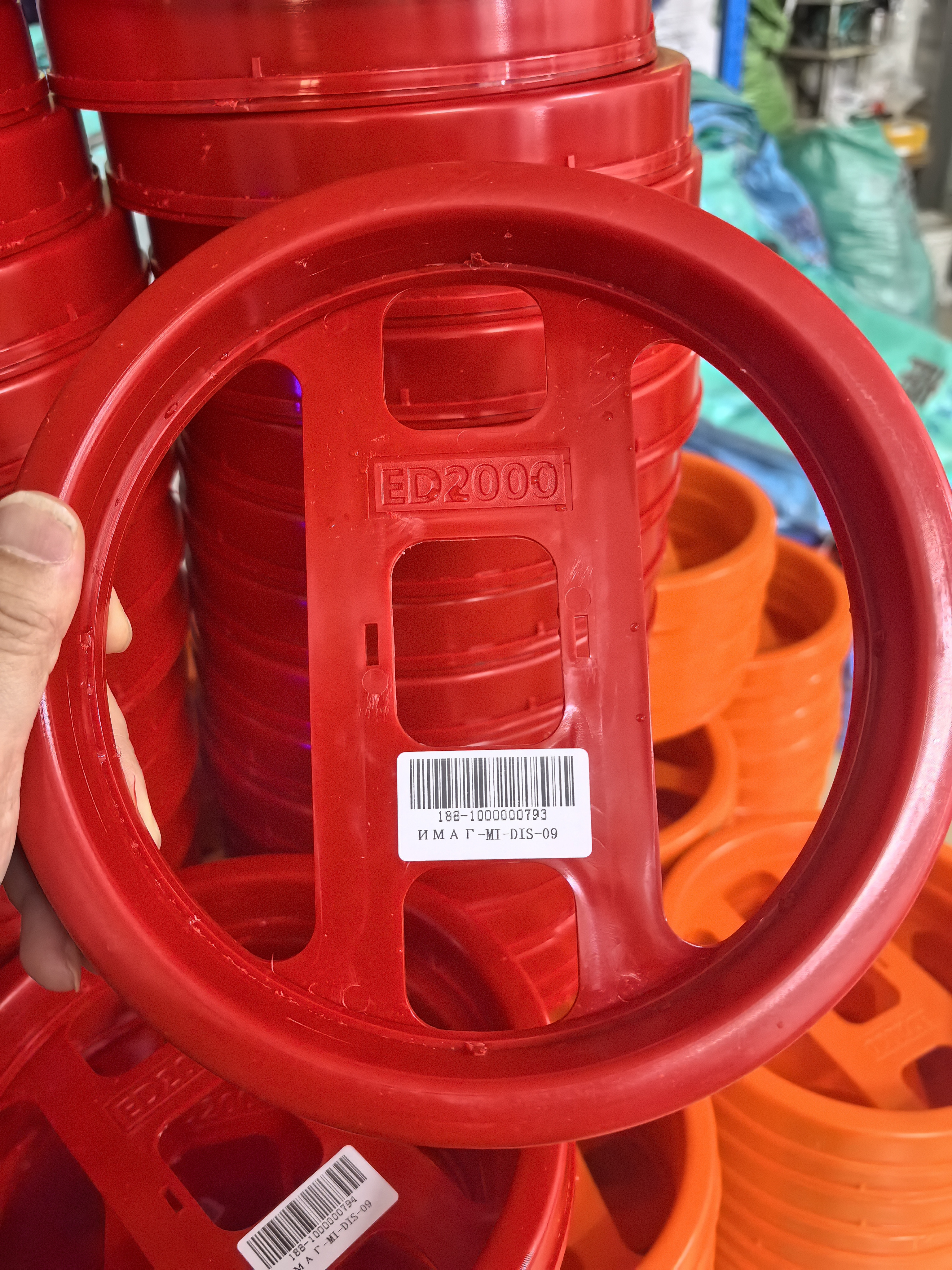

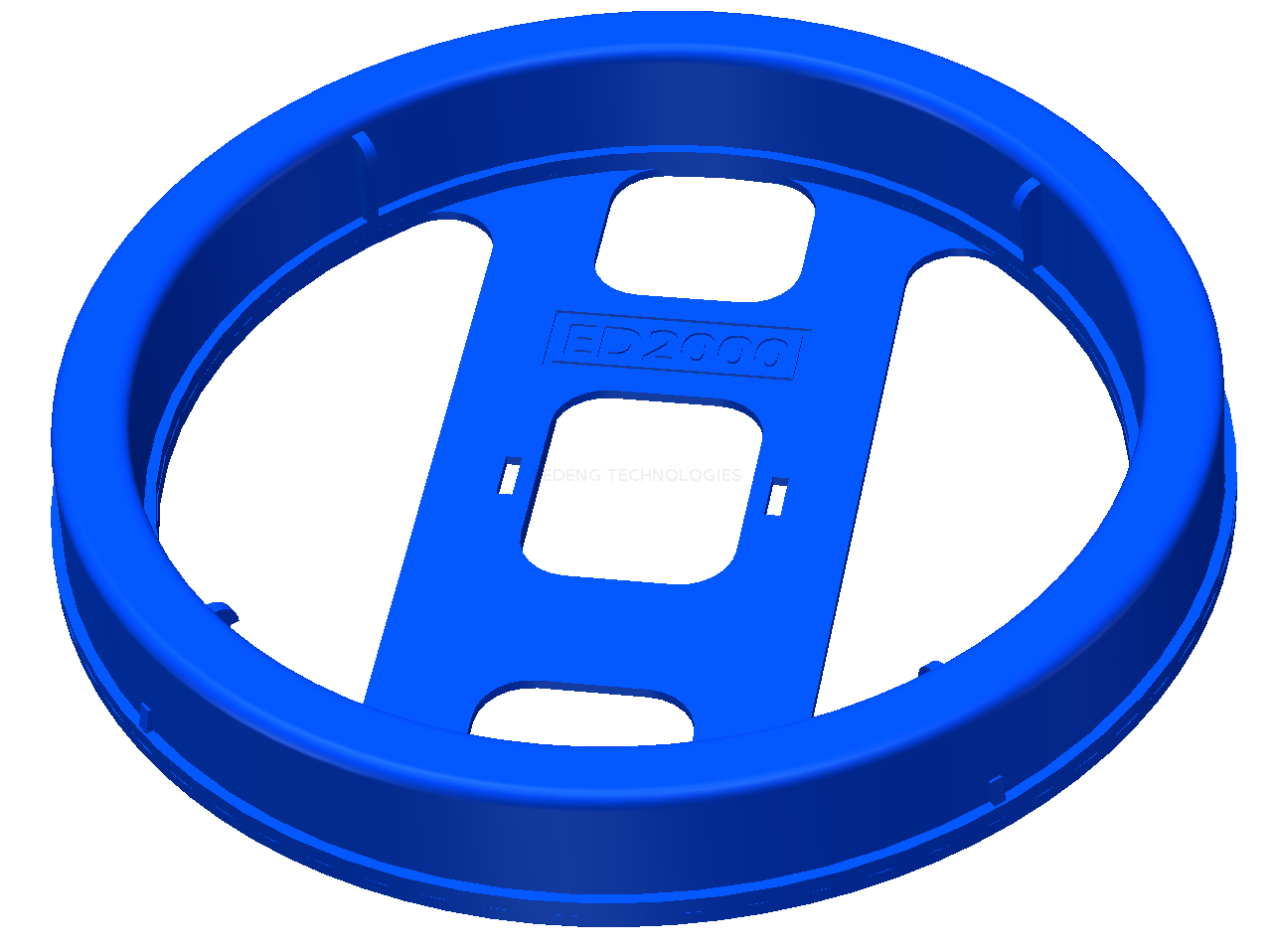

O marcador eletrônico subterrâneo da série ED2000 está equipado com uma bobina de indução com um diâmetro de 19 cm e um forte sinal de indução, que pode ser usado para identificação eletrônica de oleodutos ou instalações subterrâneas mais profundas.
O marcador de disco ED2000 foi projetado e produzido de acordo com as frequências padrão internacionais e é compatível com localizadores de marcadores eletrônicos projetados e produzidos de acordo com as frequências padrão internacionais (sem modo de identificação). O ED2000 também pode ser equipado com chips RFID com dois modos de modulação, Ask e FSK, tornando -se marcadores de informações eletrônicas. Através do número de identificação no marcador, o pessoal da detecção de solo pode determinar claramente que o que eles encontraram é o marcador alvo enterrado com antecedência, sem suspeitar se é um sinal de interferência ou um fabricante enterrado por outras unidades. Para marcadores de identificação, após a obtenção do número de identificação, o pessoal de detecção de terra pode usar o número de identificação para procurar informações relacionadas ao objeto identificado armazenado no banco de dados em nuvem (como tipo, especificações e fotos antes de cobrir com o solo), que podem obter o gerenciamento visual de tubulações subterrâneas ou instalações.
O marcador do tipo ED2000ID-RW, equipado com chips RFID FSK, também suporta escrever informações simples, como tipo de marcador e especificações diretamente no chip interno do marcador usando o localizador de versão ED8000V400 antes de cobrir o solo. Para áreas remotas com sinais sem fio ou para usuários que não conseguem fazer upload de informações de objeto marcadas para a nuvem devido a fatores de segurança da informação, é fornecida uma solução de gerenciamento de informações mais direta.
O ED2000 pode ser instalado em um determinado intervalo, ou na mudança de tendência de mudança e em alguns pontos de evento, como pontos de conexão, válvulas, coberturas bem, galhos em forma de T, etc. De acordo com a importância do projeto e o orçamento do projeto, a densidade de instalação pode variar de vários metros a dezenas de metros, geralmente 10 a 20 metros.
· Caminho de pipeline
· Tubo não metálico
· Várias válvulas
· Medidor de medição
· Vários pontos de cruzamento
· Tee
· Mudança de profundidade
· Dispositivo de redução de pressão
· Proteção católica
· Ponto de controle de pressão
· Porta reservada incorporada
· Vários cotovelos
· Alteração do diâmetro do tubo
· Água bem
· Cobrir
· Ponto de manutenção
· ……
HDPE ou embalagem ABS, resistente à corrosão química
Diâmetro: 21,5 centímetros
Espessura: 3 centímetros
Peso: 0,217 kg ± 10%
Nível à prova d'água: IP68
Capacidade anti-grop: capaz de suportar gotas de uma altura de 3 metros sem afetar o desempenho elétrico
Resistência à pressão: capaz de suportar a pressão de 20kn sem ser danificada
Temperatura de trabalho: -30 ℃ ~ 55 ℃;
Temperatura de armazenamento: -30 ℃ ~ 55 ℃
Frequência de trabalho (personalizável):
· Power 169.8kHz
· Água 145,7 kHz
· 121,6 kHz sanitário
· Telecom 101,4 kHz
· Gás 83 kHz
· P_EU 134 KHz
· Geral 66,35 kHz
Características | Modelo | ||
ED2000-XR | ED2000ID-R | ED2000ID-RW | |
Sem identidade de profundidade máxima detectável | 2.2 ~ 2,5m | 2.2 ~ 2,5m | 2.2 ~ 2,5m |
ID máxima de profundidade de leitura | Não suportado | 1.8 ~ 2,1m | 2.3 ~ 2,6m |
Profundidade máxima de gravação | Não suportado | Não suportado | 0,4 ~ 0,6m |
Formato do número de identificação | Não suportado | Número do fabricante de 3 dígitos+número de identificação de 10 dígitos | Número do cliente de 3 dígitos+número de identificação de 10 dígitos |
Conteúdo de informação gravável | Não suportado | Não suportado | Tipo e especificação do objeto identificado |
O marcador eletrônico do disco deve ser instalado acima do pipeline e mantido o mais horizontal possível. O tubo não metálico deve ser conectado diretamente ao pipeline e fixado com laços. Ao cobrir o solo, a areia ou a areia deve ser usada para preencher a lacuna entre o marcador e o oleoduto para evitar força desigual no marcador após cobrir o solo.
Considerando a incerteza da espessura posterior da cobertura do solo, é geralmente recomendável que a profundidade do enterro seja inferior a 80% da profundidade máxima detectável do modelo.
Para evitar a interferência mútua entre os marcadores, a distância entre dois marcadores adjacentes deve ser superior a 1,5 metros.
.
Não pressione o marcador sob o pipeline ou o objeto marcado.
Se for um tubo de metal, o marcador deve ser mantido a uma distância não inferior a 12 cm da parte superior do tubo, e não deve haver objetos metálicos cobrindo o marcador.
