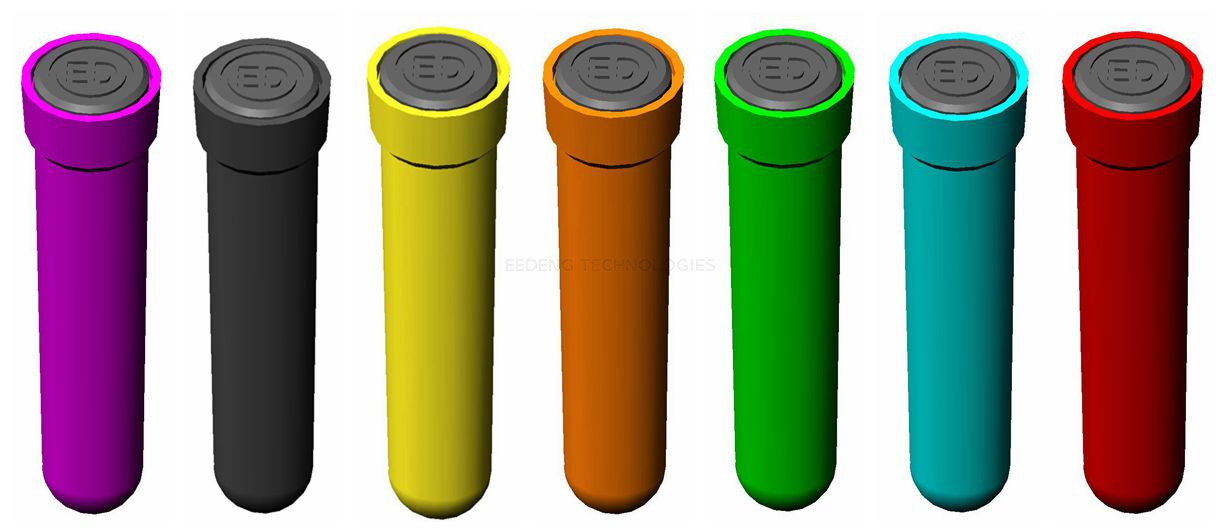

O marcador da série ED1100 adota uma estrutura em forma de unhas e é geralmente usado para complementar a identificação de tubulações enterradas ou instalações subterrâneas, ou para complementar a identificação de tubulações de cruzamento inconvenientes para escavação no solo. Para instalações subterrâneas recém -construídas ou oleodutos com profundidade de sepultamento superficial, eles também podem ser instalados juntamente com essas instalações ou pipelines subterrâneos.
O marcador de unhas ED1100 foi projetado e produzido de acordo com as frequências padrão internacionais e é compatível com localizadores de marcadores eletrônicos projetados e produzidos de acordo com as frequências padrão internacionais (sem modo de identificação). O ED1100 também pode ser equipado com chips RFID com dois modos de modulação, Ask e FSK, tornando -se marcadores de informações eletrônicas. Através do número de identificação no marcador, o pessoal da detecção de solo pode determinar claramente que o que eles encontraram é o marcador alvo enterrado com antecedência, sem suspeitar se é um sinal de interferência ou um fabricante enterrado por outras unidades. Para marcadores de identificação, após a obtenção do número de identificação, o pessoal de detecção de terra pode usar o número de identificação para procurar informações relacionadas ao objeto identificado armazenado no banco de dados em nuvem (como tipo, especificações e fotos antes de cobrir com o solo), que podem obter o gerenciamento visual de tubulações subterrâneas ou instalações.
O marcador do tipo ED1100ID-RW, equipado com chips RFID FSK, também suporta a gravação de informações simples, como tipo de marcador e especificações diretamente no chip interno do marcador usando o localizador da versão ED8000V400 antes de cobrir o solo. Para áreas remotas com sinais sem fio ou para usuários que não conseguem fazer upload de informações de objeto marcadas para a nuvem devido a fatores de segurança da informação, é fornecida uma solução de gerenciamento de informações mais direta.
L HDPE embalagem, resistente à corrosão química
L Diâmetro: 20mm
L Comprimento: 76mm
L Peso: 0,03 kg ± 10%
l Temperatura de trabalho: -20 ℃ -50 ℃
L Temperatura de armazenamento: -20 ℃ -70 ℃
l Teste de queda: ele pode suportar a queda de 5feet (cerca de 1,5 metros) para o piso de concreto
l Frequência de trabalho (personalizável):
· Power 169.8kHz
· Água 145,7 kHz
· 121,6 kHz sanitário
· Telecom 101,4 kHz
· Gás 83 kHz
· P_EU 134 KHz
· Geral 66,35 kHz
Características | Modelo | ||
ED1100-XR | Ed1100id-r | ED1100ID-RW | |
Sem identidade de profundidade máxima detectável | 0,7 ~ 1,0m | 0,7 ~ 1,0m | 0,8 ~ 1,2m |
ID máxima de profundidade de leitura | Não suportado | 0,7 ~ 1,0m | 0,8 ~ 1,2m |
Profundidade máxima de gravação | Não suportado | Não suportado | <0,35m |
Formato do número de identificação | Não suportado | Número do fabricante de 3 dígitos+número de identificação de 10 dígitos | Número do cliente de 3 dígitos+número de identificação de 10 dígitos |
Conteúdo de informação gravável | Não suportado | Não suportado | Tipo e especificação do objeto identificado |
Durante a instalação, use uma broca de impacto para perfurar um orifício no pavimento de concreto ou asfalto acima do oleoduto subterrâneo, insira uma etiqueta no orifício e, em seguida, cubra o orifício com cimento ou asfalto.
De acordo com a importância, instale verticalmente ao longo do caminho com um intervalo de 10 a 20m, com uma profundidade de enterro não superior a 0,6 m. A distância horizontal mínima entre o objeto marcada é de 2,5 cm e a distância mínima entre os marcadores adjacentes é de 1m.
