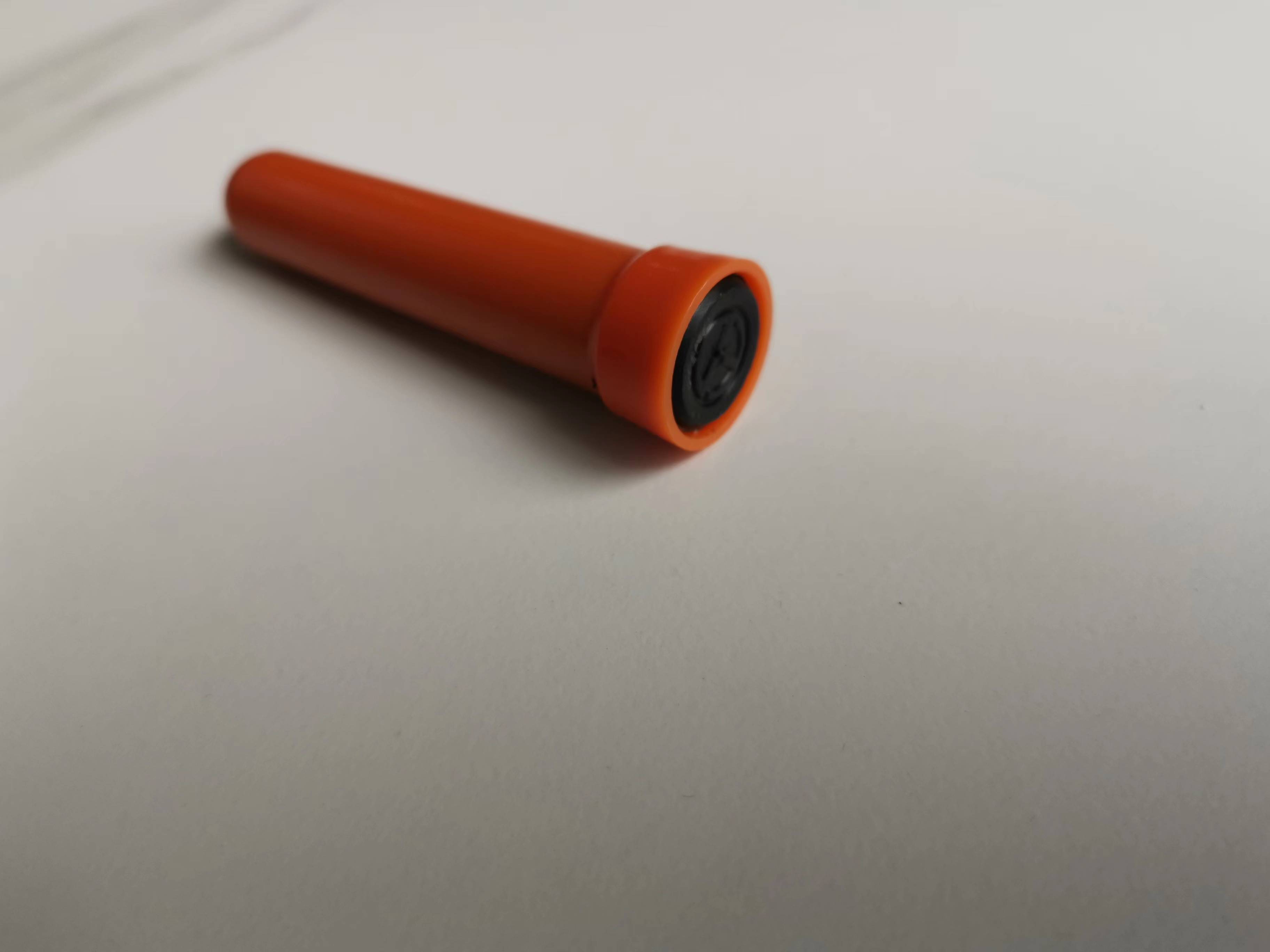

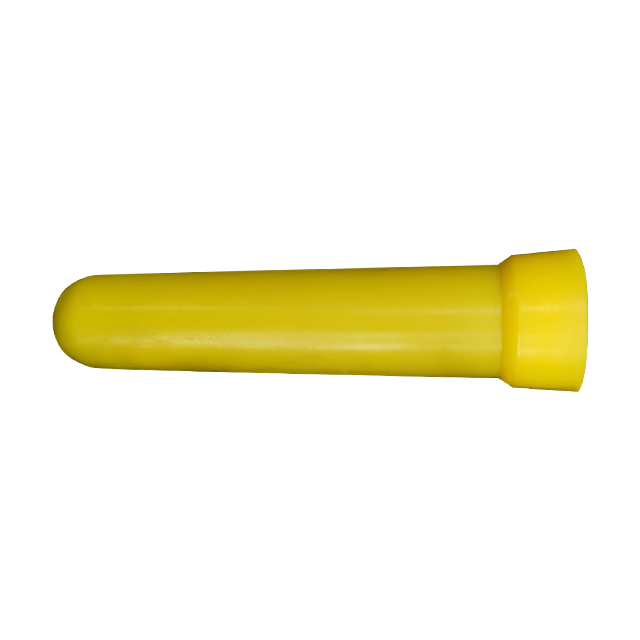

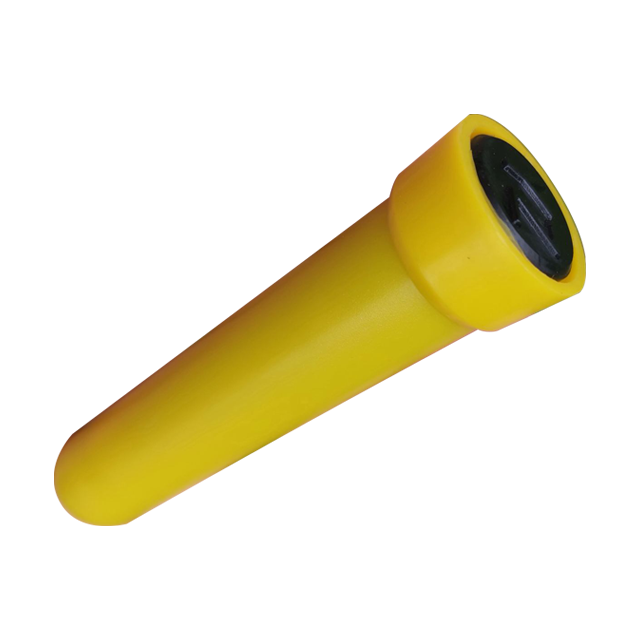

Il marcatore della serie ED1100 adotta una struttura a forma di unghie ed è generalmente utilizzato per integrare l'identificazione di condutture sepolte o strutture sotterranee o per integrare l'identificazione di condutture di attraversamento che sono scomode per lo scavo a terra. Per le strutture sotterranee di nuova costruzione o condutture con profondità di sepoltura superficiale, possono anche essere installati insieme a queste strutture sotterranee o condutture.
Il marcatore di unghie ED1100 è progettato e prodotto secondo le frequenze standard internazionali ed è compatibile con i localizzatori di marcatori elettronici progettati e prodotti secondo le frequenze standard internazionali (senza modalità ID). L'ED1100 può anche essere dotato di chip RFID con due modalità di modulazione, Ask e FSK, diventando marcatori di informazioni elettroniche. Attraverso il numero ID nel marcatore, il personale di rilevamento del terreno può determinare chiaramente che ciò che ha trovato è il marcatore bersaglio sepolto in anticipo, senza sospettare se si tratti di un segnale di interferenza o di un produttore sepolto da altre unità. Per i marcatori ID, dopo aver ottenuto il numero ID, il personale di rilevamento del terreno può utilizzare il numero ID per cercare informazioni relative all'oggetto identificato memorizzato nel database del cloud (come il tipo, le specifiche e le foto prima di coprire il suolo), che può raggiungere la gestione visiva delle condotte o delle strutture sotterranee.
Il marcatore di tipo ED1100ID-RW, dotato di chip RFID FSK, supporta anche la scrittura di informazioni semplici come il tipo di marcatore e le specifiche direttamente nel chip interno del marcatore utilizzando il localizzatore di versione ED8000V400 prima di coprire il terreno. Per aree remote con segnali wireless scarsi o per gli utenti che non sono in grado di caricare informazioni contrassegnate sul cloud a causa di fattori di sicurezza delle informazioni, viene fornita una soluzione di gestione delle informazioni più diretta.
Imballaggio L HDPE, resistente alla corrosione chimica
L Diametro: 20mm
Lunghezza L : 76 mm
Peso L : 0,03 kg ± 10%
L Temperatura di lavoro: -20 ℃ -50 ℃
L Temperatura di conservazione: -20 ℃ -70 ℃
L Test di caduta: può resistere alla caduta da 5 piedi (circa 1,5 metri) al pavimento in cemento
l Frequenza di lavoro (personalizzabile):
· Potenza 169,8kHz
· Acqua 145,7 kHz
· Sanitario 121,6 kHz
· Telecom 101,4 kHz
· Gas 83 kHz
· P_EU 134 kHz
· Generale 66,35 kHz
Caratteristiche | Modello | ||
ED1100-XR | ED1100ID-R | ED1100ID-RW | |
Nessuna profondità rilevabile massima ID | 0,7 ~ 1,0 m | 0,7 ~ 1,0 m | 0,8 ~ 1,2 m |
Profondità di lettura massima dell'ID | Non supportato | 0,7 ~ 1,0 m | 0,8 ~ 1,2 m |
Profondità di scrittura massima | Non supportato | Non supportato | <0,35 m |
Formato numero ID | Non supportato | Numero produttore di 3 cifre+numero ID a 10 cifre | Numero cliente a 3 cifre+numero ID a 10 cifre |
Contenuto di informazioni scrivibili | Non supportato | Non supportato | Tipo e specifica dell'oggetto identificato |
Durante l'installazione, utilizzare un trapano a impatto per perforare un foro nella pavimentazione in cemento o asfalto sopra la tubazione sotterranea, inserire un'etichetta unghie nel foro e quindi coprire il foro con cemento o asfalto.
Secondo l'importanza, installare verticalmente lungo il percorso con un intervallo di 10-20 m, con una profondità di sepoltura non superiore a 0,6 m. La distanza orizzontale minima tra l'oggetto marcato è di 2,5 cm e la distanza minima tra marcatori adiacenti è di 1 m.
