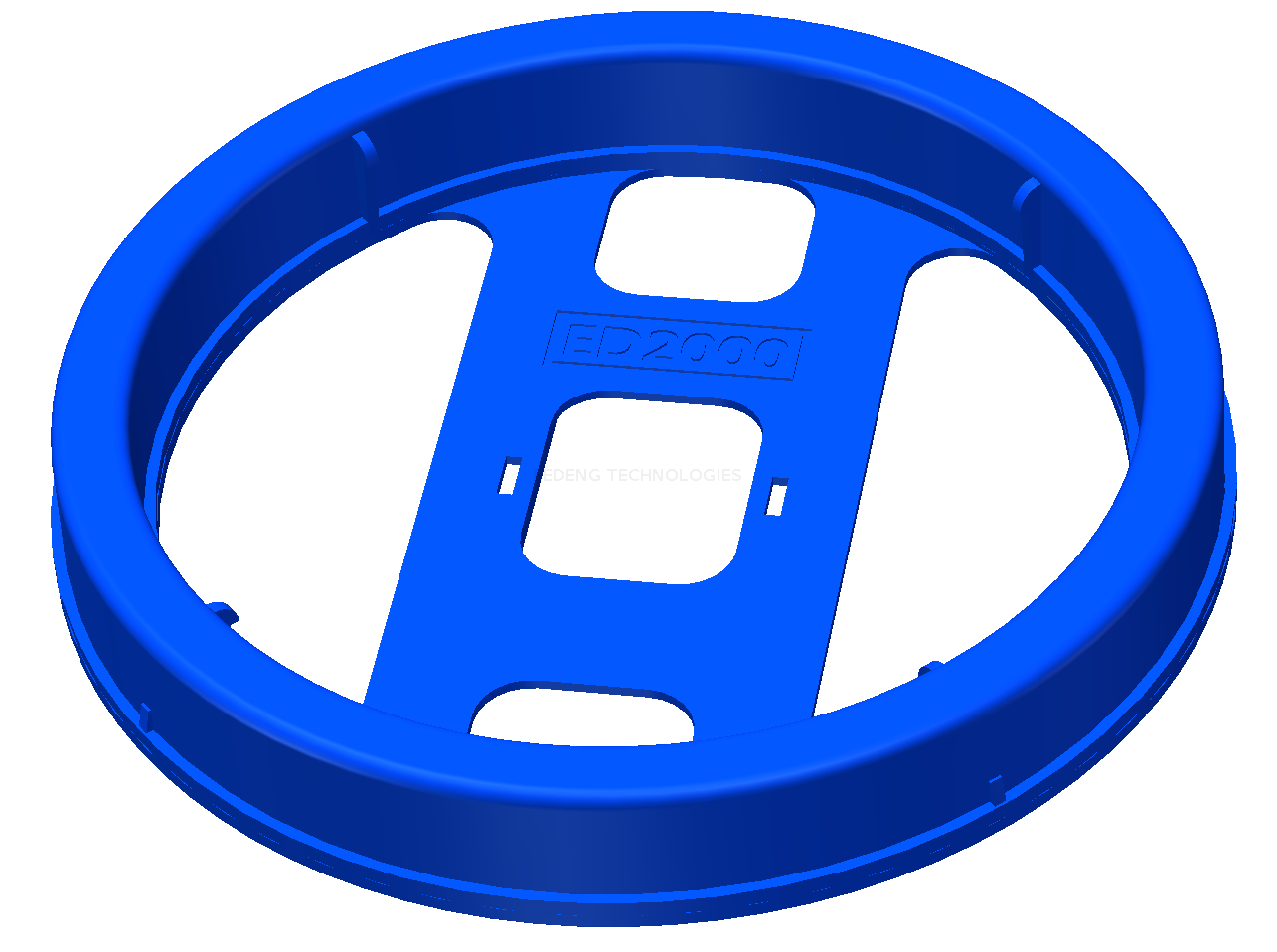

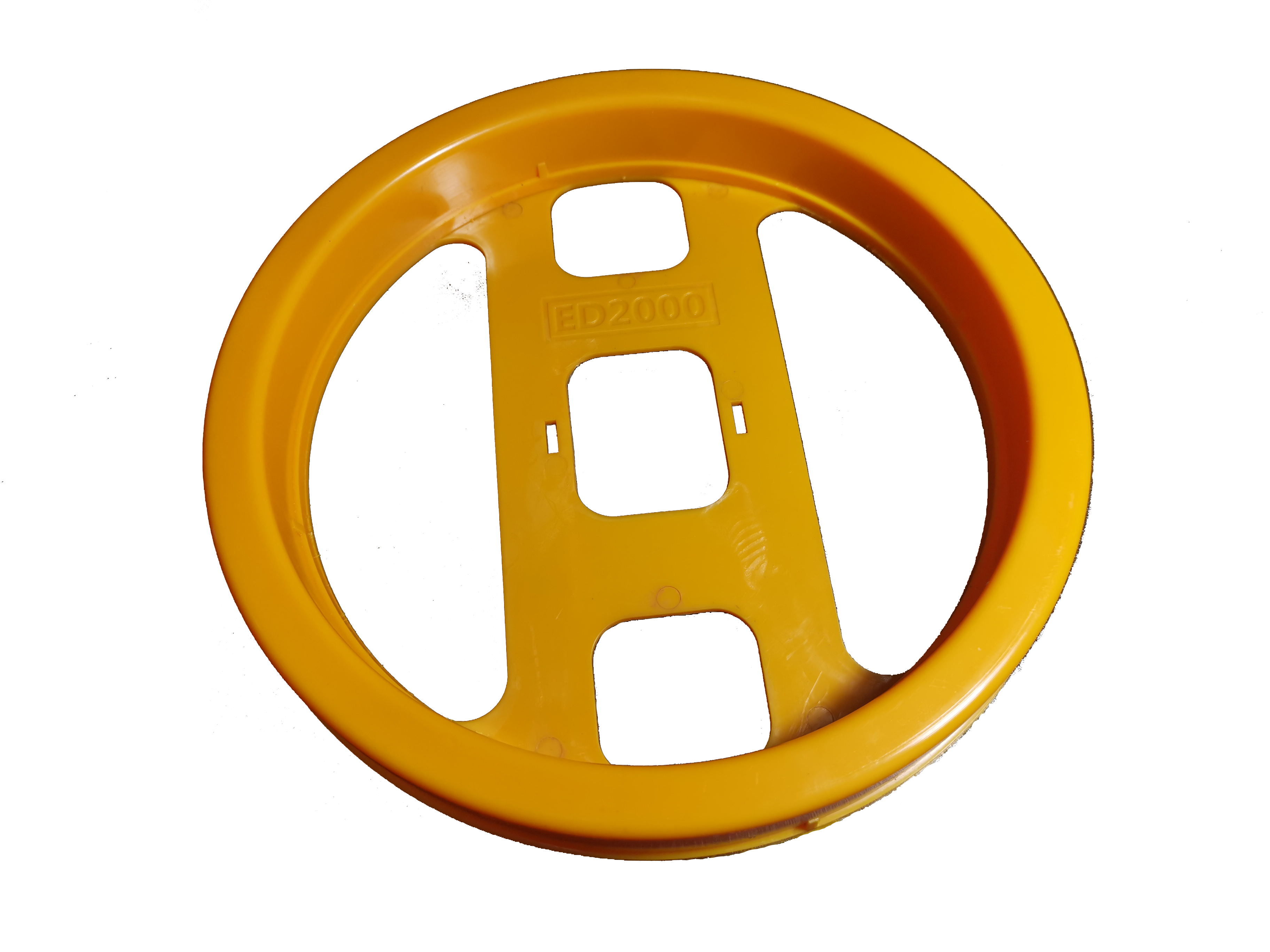

De ED2000 -serie ondergrondse elektronische marker is uitgerust met een inductiespoel met een diameter van 19 cm en een sterk inductiesignaal, dat kan worden gebruikt voor elektronische identificatie van diepere ondergrondse pijpleidingen of faciliteiten.
De ED2000 -schijfmarker is ontworpen en geproduceerd volgens internationale standaardfrequenties en is compatibel met elektronische marker -locators die zijn ontworpen en geproduceerd volgens internationale standaardfrequenties (zonder ID -modus). De ED2000 kan ook worden uitgerust met RFID -chips met twee modulatiemodi, Ask en FSK en worden elektronische informatiemarkers. Door het ID -nummer in de marker kan gronddetectiepersoneel duidelijk bepalen dat wat ze hebben gevonden de doelmarkering van tevoren is, zonder te vermoeden of het een interferentiesignaal is of een maker begraven door andere eenheden. Voor ID -markers, na het verkrijgen van het ID -nummer, kan gronddetectiepersoneel het ID -nummer gebruiken om te zoeken naar informatie met betrekking tot het geïdentificeerde object dat is opgeslagen in de clouddatabase (zoals het type, specificaties en foto's voordat ze met bodem bedekken), die visueel beheer van ondergrondse pipelines of faciliteiten kunnen bereiken.
De ED2000ID-RW-type marker, uitgerust met FSK RFID-chips, ondersteunt ook het schrijven van eenvoudige informatie zoals markertype en specificaties rechtstreeks in de interne chip van de marker met behulp van de ED8000V400-versie-locator voordat de grond bedekt. Voor externe gebieden met slechte draadloze signalen, of voor gebruikers die geen gemarkeerde objectinformatie naar de cloud kunnen uploaden vanwege informatiebeveiligingsfactoren, wordt een meer directe oplossing voor informatiebeheer verstrekt.
ED2000 kan met een bepaald interval worden geïnstalleerd, of bij het draaien van veranderende trend en op sommige gebeurtenispunten, zoals verbindingspunten, kleppen, putdeksels, T-vormige takken, enz. Volgens het projectbelang en het projectbudget kan de installatiedichtheid variëren van enkele meters tot tientallen meters, meestal 10-20 meter.
· Pijpleidingpad
· Niet -metalen pijp
· Verschillende kleppen
· Meetmeter
· Verschillende kruisingpunten
· T -shirt
· Diepteverandering
· Drukreducerend apparaat
· Katholieke bescherming
· Drukcontrolepunt
· Embedded gereserveerde poort
· Verschillende ellebogen
· Wijziging van de buisdiameter
· Water goed
· Omslag
· Onderhoudspunt
· ……
HDPE- of ABS -verpakking, bestand tegen chemische corrosie
Diameter: 21,5 centimeter
Dikte: 3 centimeter
Gewicht: 0,217 kg ± 10%
Waterdicht niveau: IP68
Anti-drop-vermogen: in staat om druppels te weerstaan vanaf een hoogte van 3 meter zonder de elektrische prestaties te beïnvloeden
Drukweerstand: in staat om de druk van 20 kn te weerstaan zonder te worden beschadigd
Werktemperatuur: -30 ℃ ~ 55 ℃;
Opslagtemperatuur: -30 ℃ ~ 55 ℃
Werkfrequentie (aanpasbaar):
· Power 169.8kHz
· Water 145,7 kHz
· Sanitair 121,6 kHz
· Telecom 101.4 kHz
· Gas 83 kHz
· P_EU 134 kHz
· Algemeen 66.35 kHz
Kenmerken | Model | ||
ED2000-XR | ED2000ID-R | ED2000ID-RW | |
Geen ID maximale detecteerbare diepte | 2.2 ~ 2,5 m | 2.2 ~ 2,5 m | 2.2 ~ 2,5 m |
Maximale ID lees diepte | Niet ondersteund | 1.8 ~ 2.1m | 2.3 ~ 2.6m |
Maximale schrijfdiepte | Niet ondersteund | Niet ondersteund | 0,4 ~ 0,6 m |
ID -nummerformaat | Niet ondersteund | 3 cijfer fabrikant nummer+10 cijfer -ID -nummer | 3 cijfer klantnummer+10 cijfer -ID -nummer |
Schrijfbare informatie -inhoud | Niet ondersteund | Niet ondersteund | Type en specificatie van het geïdentificeerde object |

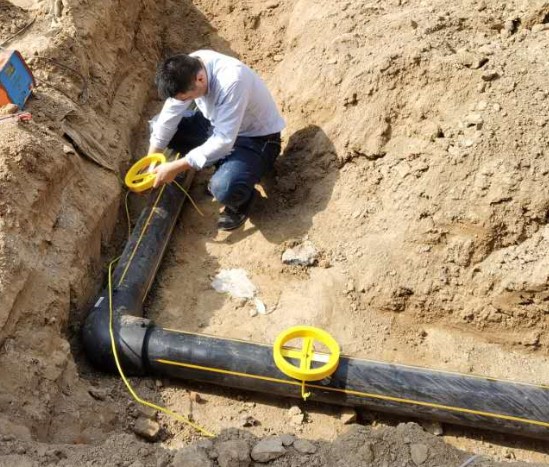

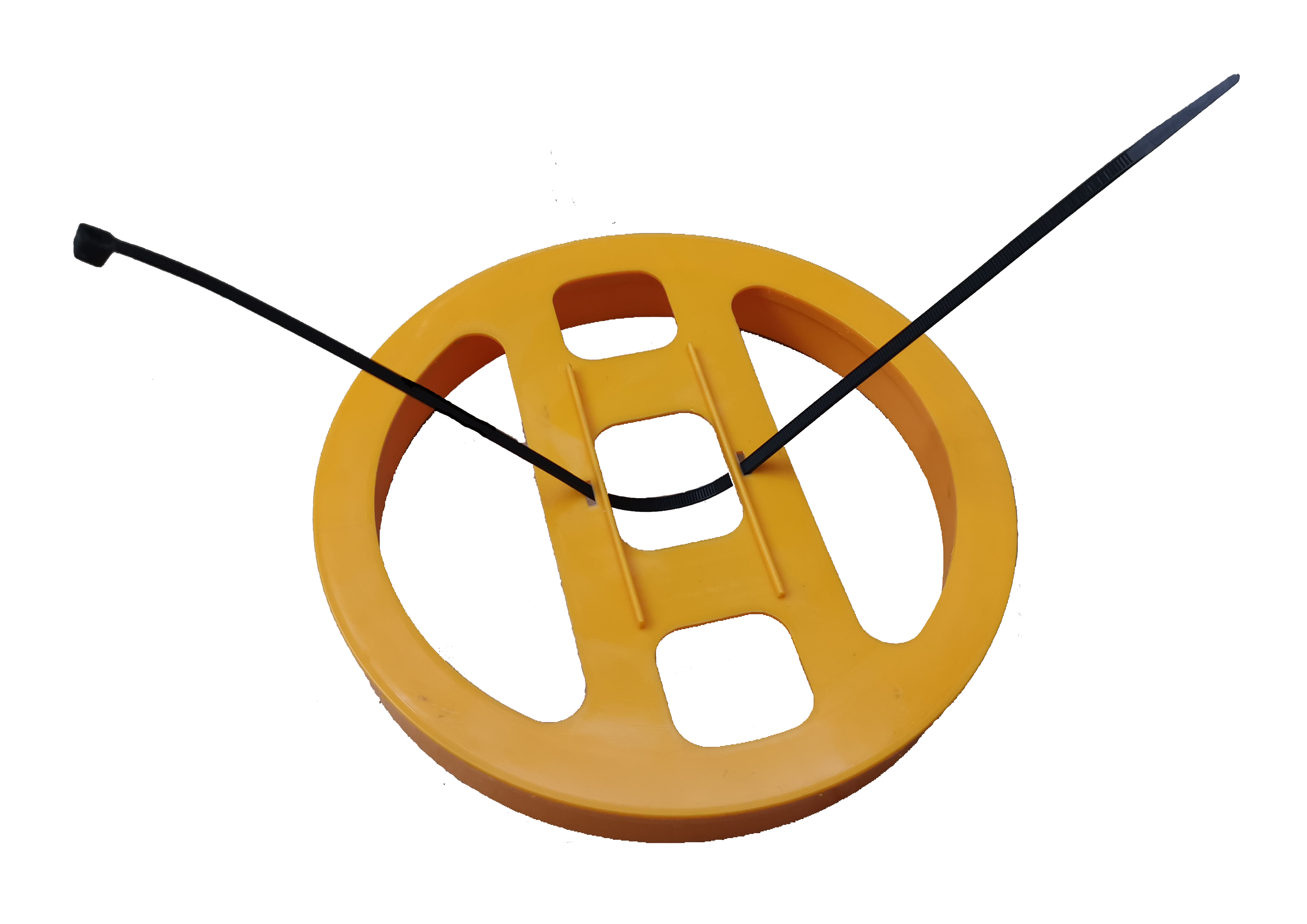

De elektronische schijfmarkering moet boven de pijpleiding worden geïnstalleerd en zo horizontaal mogelijk worden gehouden. De niet-metalen buis moet direct aan de pijpleiding worden bevestigd en met banden worden bevestigd. Bij het bedekken van de grond, zand of zand moeten worden gebruikt om de opening tussen de marker en de pijpleiding te vullen om ongelijke kracht op de marker te voorkomen na het bedekken van de grond.
Gezien de onzekerheid van de latere dikte van de bodembedekking, wordt in het algemeen aanbevolen dat de begrafenisdiepte minder dan 80% van de maximale detecteerbare diepte van het model is.
Om wederzijdse interferentie tussen markers te voorkomen, moet de afstand tussen twee aangrenzende markers groter zijn dan 1,5 meter.
.
Druk niet op de marker onder de pijplijn of het gemarkeerde object.
Als het een metalen pijp is, moet de marker op een afstand van niet minder dan 12 cm vanaf de bovenkant van de pijp worden bewaard en moeten er geen metalen objecten zijn die de marker bedekken.
