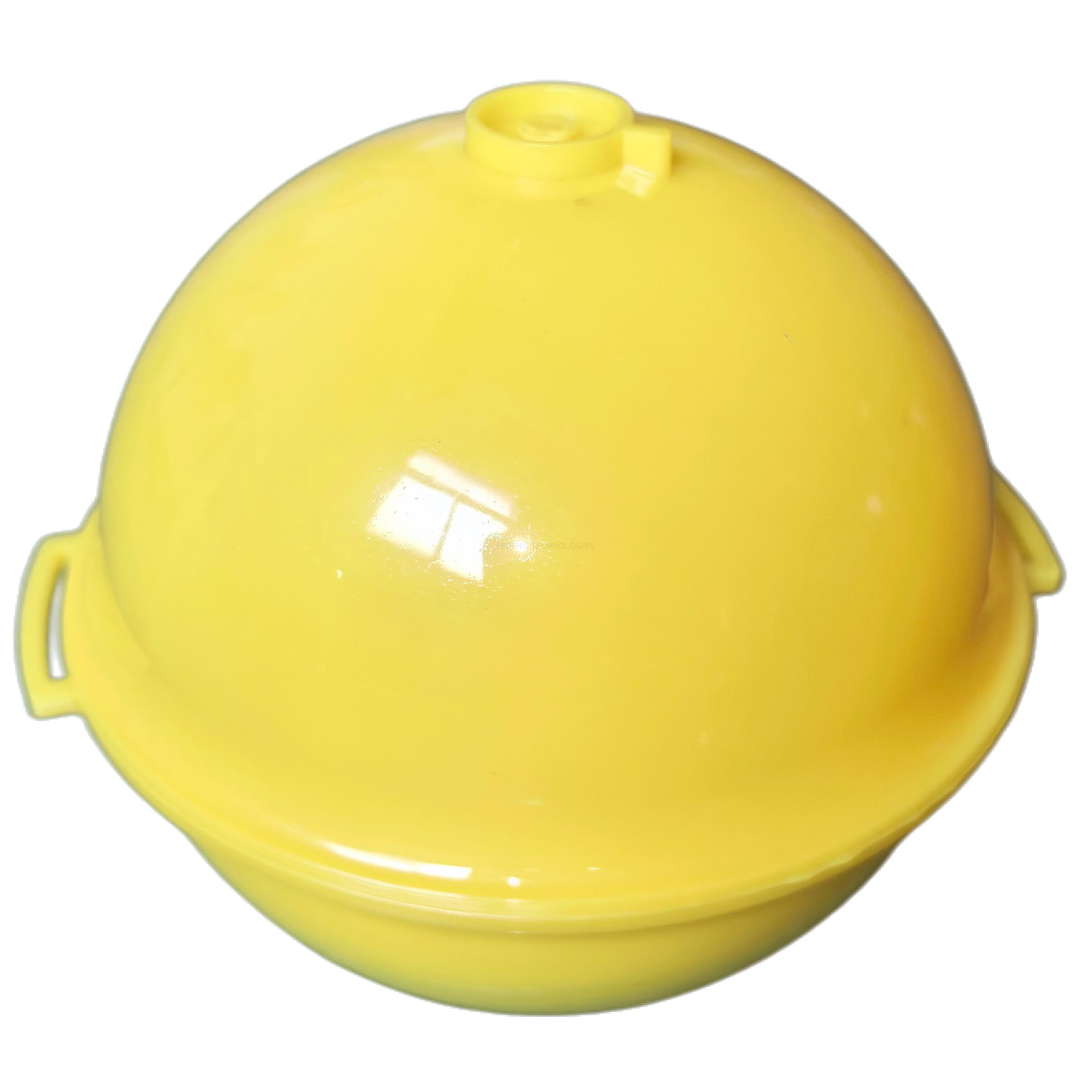

ED1500 علامة إلكترونية كروية تحت الأرض

التوفر:

كمية:



استفسر أضف إلى السلة

وصف المنتج

1. وصف المنتج

يتم تعليق الملف التعريفي للعلامة الكروية من سلسلة ED1500 على مانع التجمد داخل الكرة. بغض النظر عن كيفية دوران الكرة، يمكن لملف الحث أن يبقى أفقيًا ولأعلى، مما يوفر دقة تحديد المواقع المثالية. ليست هناك حاجة للنظر في وضع الكرة أثناء التثبيت، مما يقلل من صعوبة التثبيت.

تم تصميم وإنتاج العلامة الكروية ED1500 وفقًا للترددات القياسية الدولية، وهي متوافقة مع محددات مواقع العلامات الإلكترونية المصممة والمنتجة وفقًا للترددات القياسية الدولية (بدون وضع المعرف). يمكن أيضًا تجهيز ED1500 برقائق RFID مع وضعي تعديل، ASK وFSK، لتصبح علامات معلومات إلكترونية. ومن خلال رقم الهوية الموجود في العلامة، يستطيع أفراد الكشف الأرضي أن يحددوا بوضوح أن ما عثروا عليه هو علامة الهدف المدفونة مسبقًا، دون الشك فيما إذا كانت إشارة تداخل أو صانع مدفونة بواسطة وحدات أخرى. بالنسبة لعلامات الهوية، بعد الحصول على رقم الهوية، يمكن لموظفي الكشف الأرضي استخدام رقم الهوية للبحث عن المعلومات المتعلقة بالكائن المحدد المخزن في قاعدة البيانات السحابية (مثل النوع والمواصفات والصور قبل التغطية بالتربة)، مما يمكن أن يحقق الإدارة البصرية لخطوط الأنابيب أو المرافق تحت الأرض.

تدعم العلامة من النوع ED1500ID-RW، المجهزة برقائق FSK RFID، أيضًا كتابة معلومات بسيطة مثل نوع العلامة والمواصفات مباشرة في الشريحة الداخلية للكرة باستخدام محدد موقع الإصدار ED8000V400 قبل تغطية التربة. بالنسبة للمناطق النائية ذات الإشارات اللاسلكية الضعيفة، أو للمستخدمين غير القادرين على تحميل معلومات الكائنات المحددة إلى السحابة بسبب عوامل أمن المعلومات، يتم توفير حل مباشر لإدارة المعلومات.

2. التطبيقات

يمكن تركيب ED1500 على فترات زمنية معينة، أو عند تحول الاتجاه المتغير وفي بعض نقاط الحدث، مثل نقاط الاتصال، والصمامات، وأغطية الآبار، والفروع على شكل حرف T، وما إلى ذلك. وفقًا لأهمية المشروع وميزانية المشروع، يمكن أن تختلف كثافة التثبيت من عدة أمتار إلى عشرات الأمتار، عادة 10-20 مترًا.

· مسار خط الأنابيب

· الأنابيب غير المعدنية

· صمامات مختلفة

· متر القياس

· نقاط عبور مختلفة

· المحملة

· تغير العمق

· جهاز خفض الضغط

· الحماية الكاثودية

· نقطة التحكم في الضغط

· ميناء محجوز مضمن

· أكواع مختلفة

· تغيير قطر الأنبوب

· بئر ماء

· غطاء

· نقطة الصيانة

· ……

3. معلمات المواصفات الأساسية

الخصائص الجسدية

· شل: HDPE

· الوزن: 360 جرام ± 5%

· قطر العلبة - 4.7 بوصة (120 ملم)

الخصائص البيئية

· درجة حرارة العمل: - 30 درجة مئوية - 50 درجة مئوية

· درجة حرارة التخزين: - 30 درجة مئوية - 70 درجة مئوية

· اختبار السقوط: يمكنه تحمل السقوط من ارتفاع 5 أقدام (حوالي 1.5 متر) إلى الأرضية الخرسانية

· مقاوم للماء والغبار: IP68

· قدرة الضغط: بعد تحمل الضغط المحوري 4 كيلو نيوتن (الضغط الموحد)، لا يوجد للمنتج أي ضرر دائم أو تشقق أو تسرب، كما أن وظيفته الإلكترونية ليس بها أي ضرر.

التردد (قابل للتخصيص) ：

· الطاقة 169.8 كيلو هرتز

· الماء 145.7 كيلو هرتز

· الصحية 121.6 كيلو هرتز

· الاتصالات 101.4 كيلو هرتز

· الغاز 83 كيلو هرتز

· P_EU 134 كيلو هرتز

· العامة 66.35 كيلو هرتز

4. الكشف عن الخصائص ذات الصلة

صفات	نموذج
صفات	ED1500-XR	ED1500ID-R	ED1500ID-RW
لا يوجد معرف أقصى عمق يمكن اكتشافه	1.5 ~ 1.6 م	1.5 ~ 1.6 م	1.5 ~ 1.6 م
الحد الأقصى لعمق قراءة المعرف	غير مدعوم	1.1 ~ 1.3 م	1.5 ~ 1.6 م
أقصى عمق للكتابة	غير مدعوم	غير مدعوم	0.3 ~ 0.5 م
تنسيق رقم الهوية	غير مدعوم	رقم الشركة المصنعة مكون من 3 أرقام + رقم الهوية المكون من 10 أرقام	رقم العميل المكون من 3 أرقام + رقم الهوية المكون من 10 أرقام
محتوى المعلومات القابلة للكتابة	غير مدعوم	غير مدعوم	نوع ومواصفات الكائن المحدد

5. التثبيت

تم تركيب العلامة الإلكترونية الكروية من سلسلة ED1500 فوق خط الأنابيب. نظرًا لتصميم التوازن الذاتي بالداخل، ليست هناك حاجة لإبقائه أفقيًا عمدًا. يتم توصيل الأنبوب غير المعدني مباشرة بخط الأنابيب ويتم تثبيته برباطات. عند تغطية التربة، يتم استخدام الرمل أو الرمل لملء الفجوة بين العلامة وخط الأنابيب، وتجنب القوة غير المتساوية على العلامة بعد تغطية التربة.

وبالنظر إلى عدم اليقين بشأن سُمك غطاء التربة اللاحق، يوصى عمومًا بأن يكون عمق الدفن أقل من 80% من الحد الأقصى للعمق الذي يمكن اكتشافه في النموذج.

لتجنب التداخل المتبادل بين العلامات، يجب أن تكون المسافة بين علامتين متجاورتين أكبر من 1.5 متر.

球安装1 球安装2
