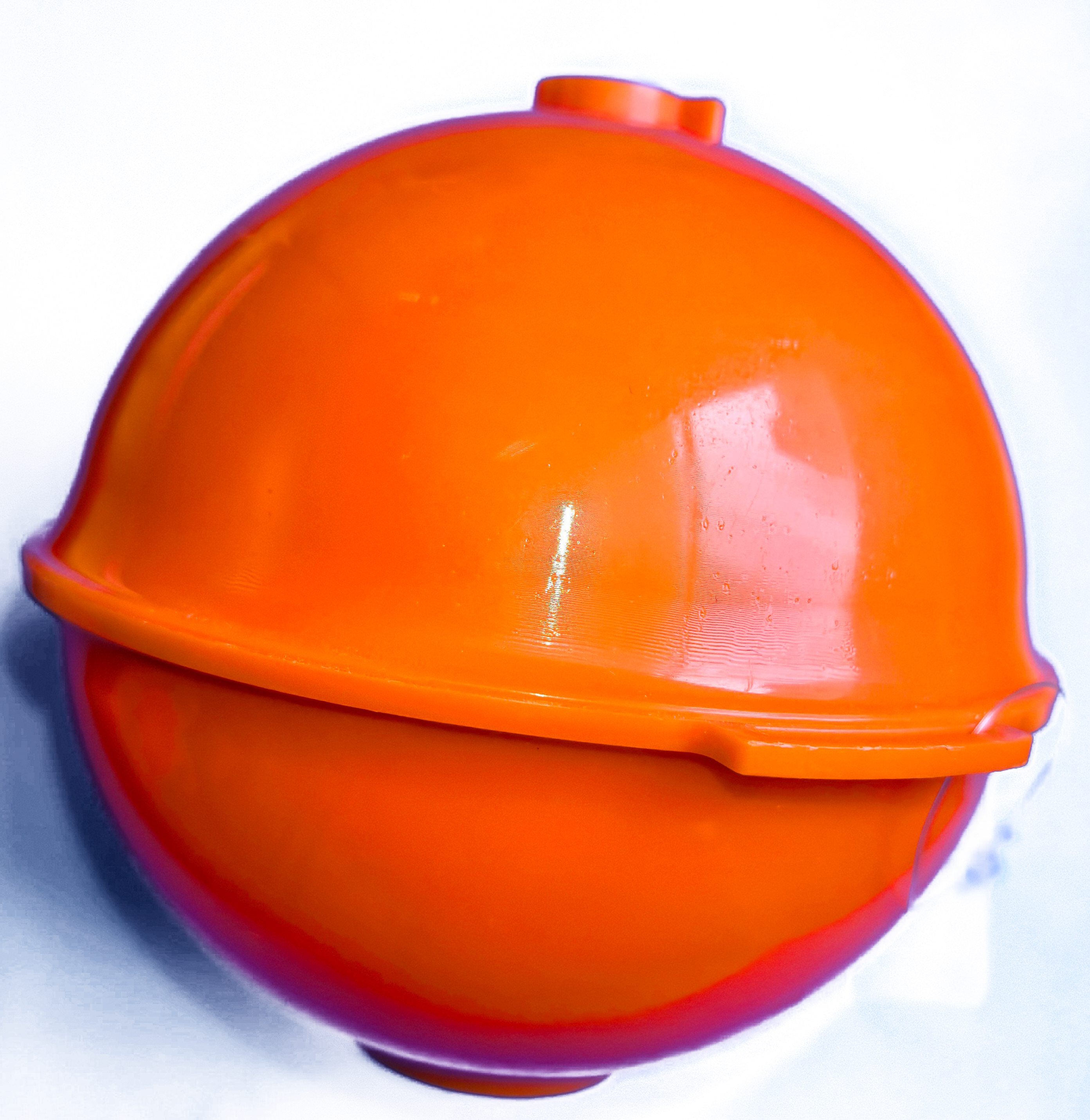

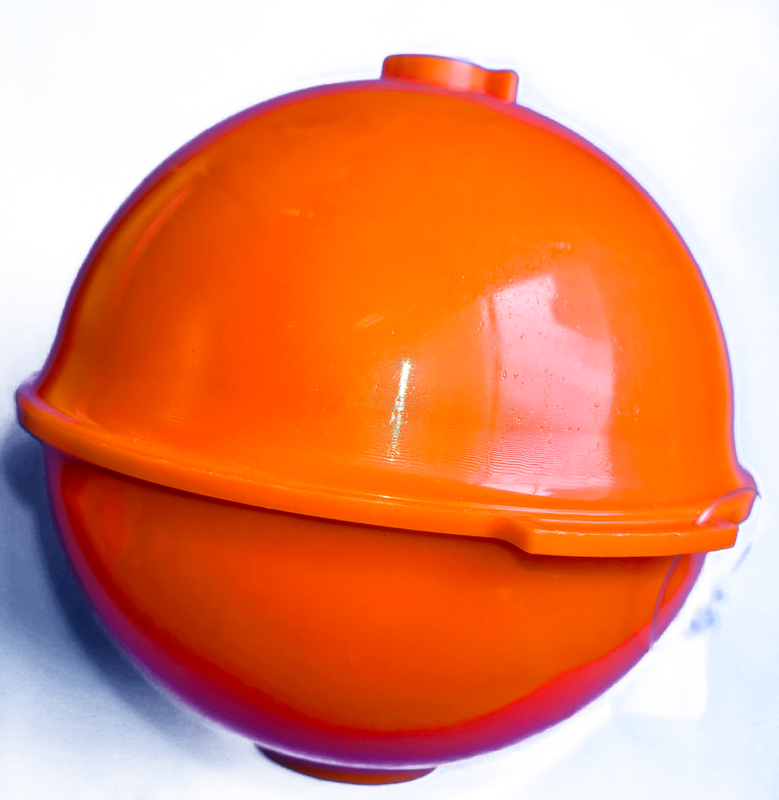

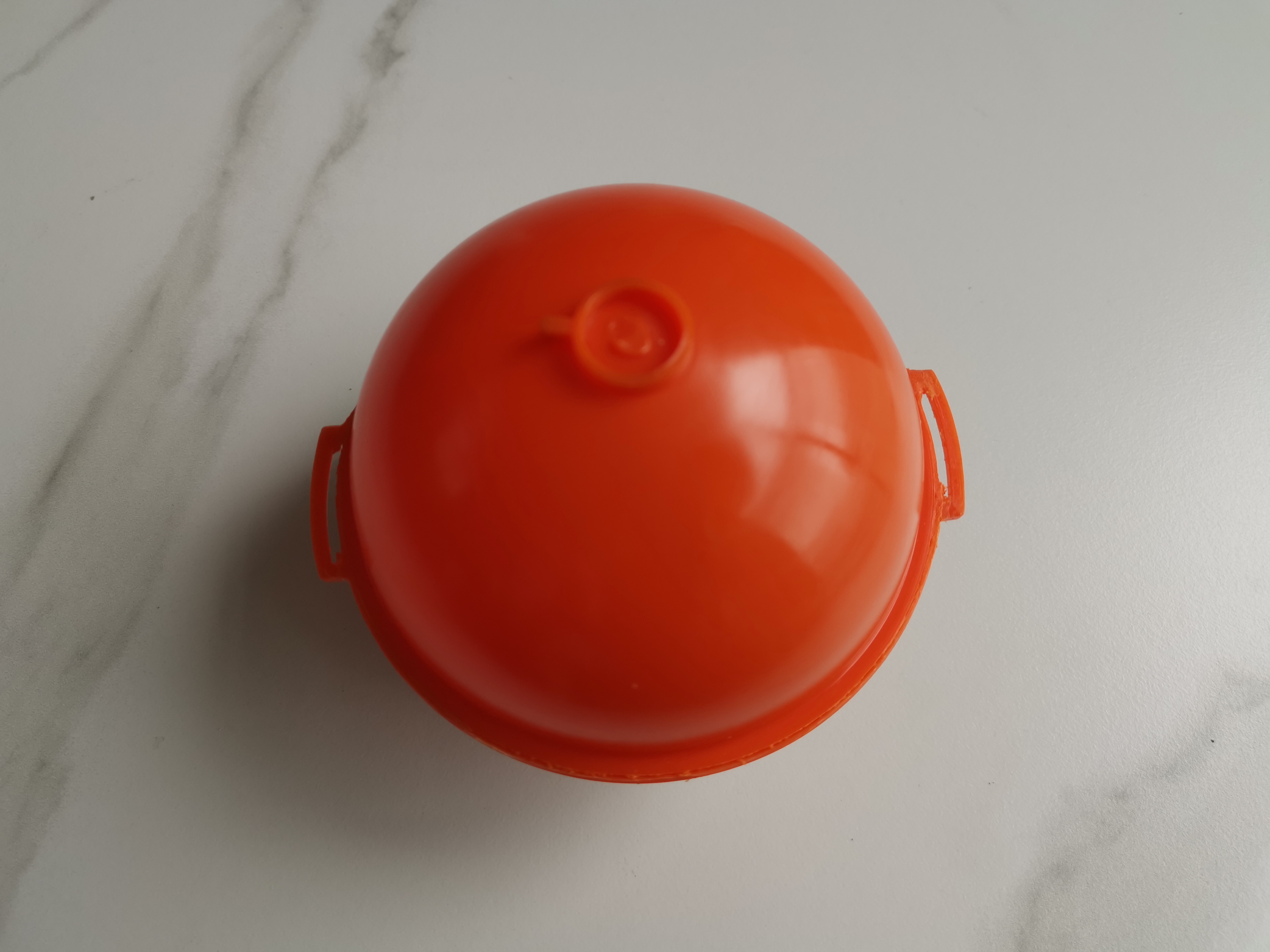

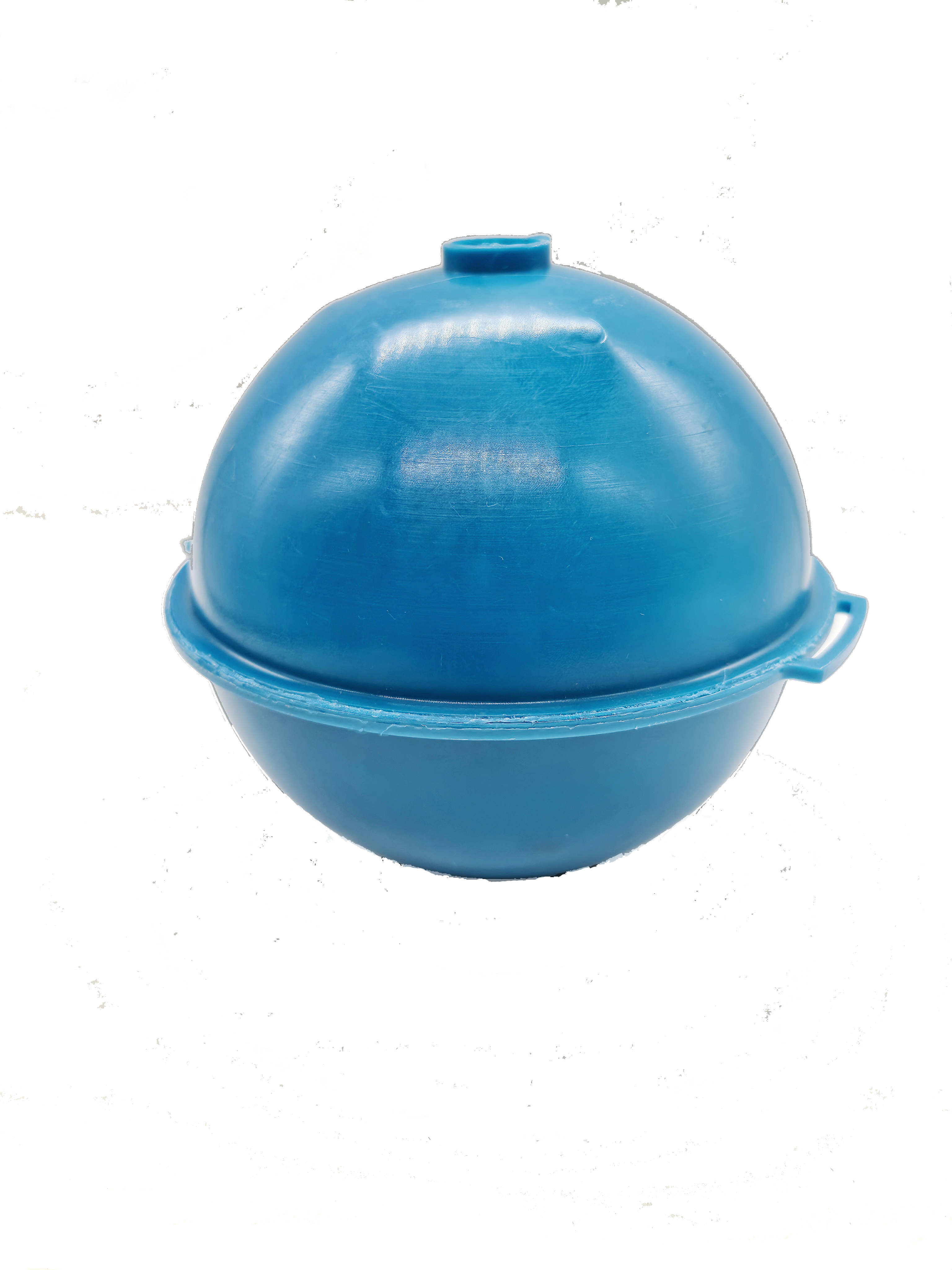

1。製品の説明

---

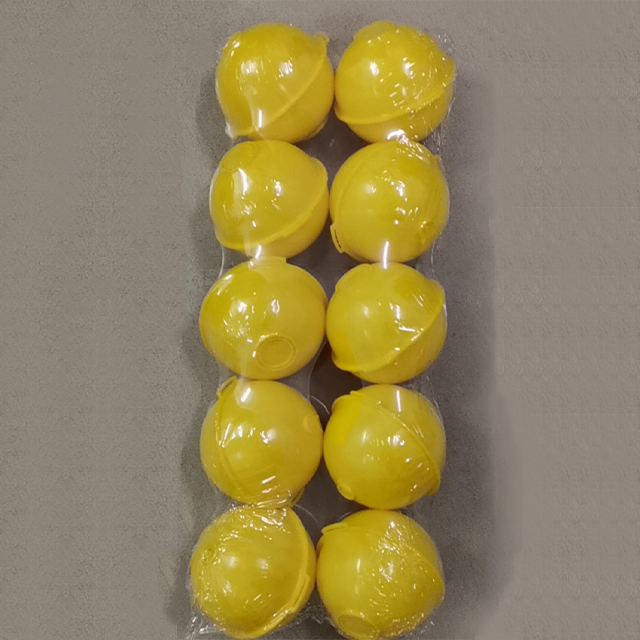

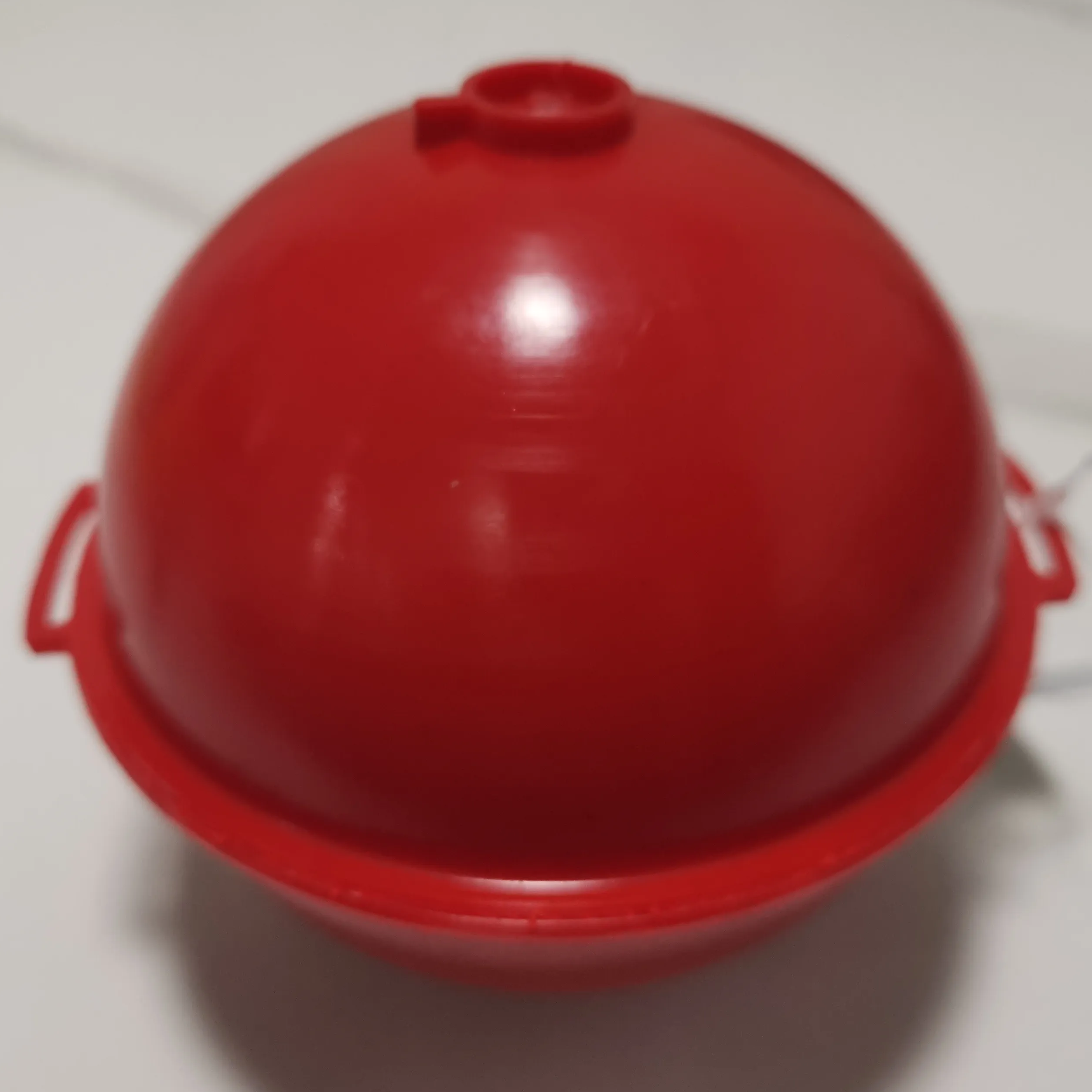

ED1500シリーズの球状マーカーの誘導コイルは、球体内の不凍液に吊り下げられています。球体がどのように転がっても、誘導コイルは水平で上向きに保つことができ、完全なポジショニングの精度を提供します。インストール中に球体の姿勢を考慮する必要はありません。これにより、設置の難しさが軽減されます。

ED1500球状マーカーは、国際標準の周波数に従って設計および生成され、国際標準頻度（IDモードなし）に従って設計および生成される電子マーカーロケーターと互換性があります。 ED1500には、2つの変調モードを備えたRFIDチップを装備し、ASKとFSKを電子情報マーカーにすることもできます。マーカーのID番号を通じて、地上検出担当者は、干渉信号か、他のユニットによって埋葬されたメーカーであるかどうかを疑うことなく、見つけたものが事前に埋められたターゲットマーカーであることを明確に判断できます。 IDマーカーの場合、ID番号を取得した後、地上検出担当者はID番号を使用して、クラウドデータベースに保存されている識別されたオブジェクト（土壌でカバーする前にタイプ、仕様、写真など）に関連する情報を検索できます。

FSK RFIDチップを備えたED1500ID-RWタイプマーカーは、土壌を覆う前にED8000V400バージョンのロケーターを使用して、マーカータイプや仕様などの簡単な情報を球体の内部チップに直接記述することもサポートします。ワイヤレス信号が不十分なリモートエリア、または情報セキュリティファクターのためにマークされたオブジェクト情報をクラウドにアップロードできないユーザーの場合、より直接的な情報管理ソリューションが提供されます。

2。アプリケーション

---

ED1500は、一定の間隔で、または変化する傾向の回転時、および接続ポイント、バルブ、井戸カバー、T字型の枝などのいくつかのイベントポイントでインストールできます。プロジェクトの重要性とプロジェクトの予算によれば、インストール密度は数メートルから数メートルのメートルから数十〜20メートルの変化を行うことができます。

・パイプラインパス

・非金属パイプ

・さまざまなバルブ

・メーターメーター

・さまざまな交差点

・ティー

・深さの変化

・圧力削減デバイス

・陰極保護

・圧力制御点

・埋め込み予約ポート

・さまざまな肘

・パイプの直径の変化

・井戸よく

・ カバー

・メンテナンスポイント

・……

3.基本的な仕様パラメーター

•  物理的特性

・シェル：HDPE

・重量：360g±5％

・ケース直径-4.7インチ（120mm）

• 環境特性

・作業温度：-30℃ -50℃

・保管温度：-30℃ -70℃

・ドロップテスト：5フィート（約1.5メートル）からコンクリートの床までのドロップに耐えることができます

・防水および防塵：IP68

・圧縮能力：4KN軸圧（均一な圧力）を負担した後、製品には永久的な損傷、亀裂、漏れがなく、その電子機能には損傷がありません

• 頻度（カスタマイズ可能） ：

・パワー169.8kHz

・水145.7 kHz

・衛生121.6 kHz

・テレコム101.4 kHz

・ガス83 kHz

・P_EU 134 kHz

・一般66.35 kHz

4。検出関連の特性

---

特性	モデル
	ED1500-XR	ED1500ID-R	ED1500ID-RW
IDの最大検出可能な深さはありません	1.5〜1.6m	1.5〜1.6m	1.5〜1.6m
最大ID読み取り深さ	サポートされていません	1.1〜1.3m	1.5〜1.6m
最大書き込み深さ	サポートされていません	サポートされていません	0.3〜0.5m
ID番号形式	サポートされていません	3桁のメーカー番号+10桁のID番号	3桁の顧客番号+10桁のID番号
書き込み可能な情報コンテンツ	サポートされていません	サポートされていません	識別されたオブジェクトのタイプと仕様

5.インストール

---

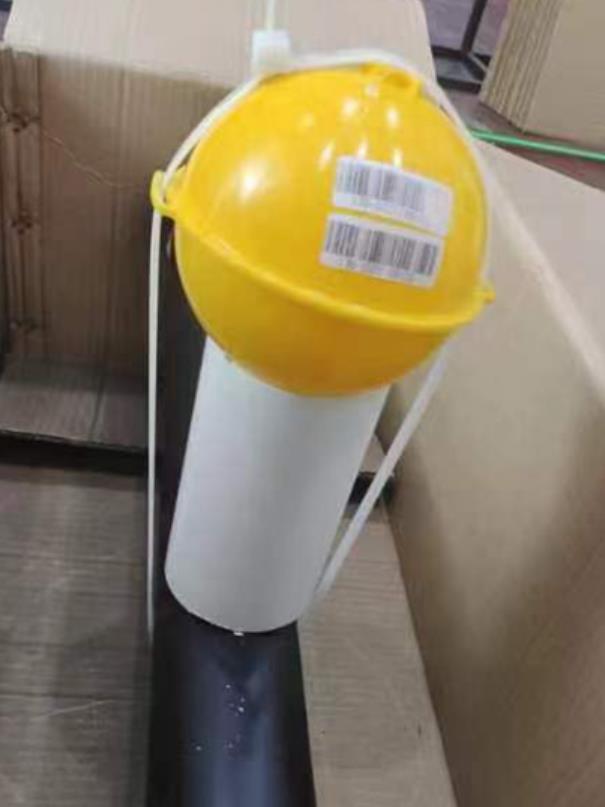

ED1500シリーズの球状電子マーカーは、パイプラインの上に設置されています。内部の自己バランスの取れたデザインのため、故意に水平に保つ必要はありません。非金属パイプはパイプラインに直接取り付けられ、ネクタイで固定されています。土壌を覆うとき、砂または砂を使用してマーカーとパイプラインの間の隙間を埋め、土壌を覆った後にマーカーの不均一な力を避けます。

後の土壌カバーの厚さの不確実性を考慮すると、一般に、埋葬の深さは、モデルの最大検出可能な深さの80％未満であることをお勧めします。

マーカー間の相互干渉を避けるために、2つの隣接するマーカー間の距離は1.5メートルを超える必要があります。



パイプラインまたはマークされたオブジェクトの下のマーカーを押さないでください。

金属パイプの場合、マーカーはパイプの上部から12cm以上の距離に保持する必要があり、マーカーを覆う金属オブジェクトはないはずです。
