製品説明

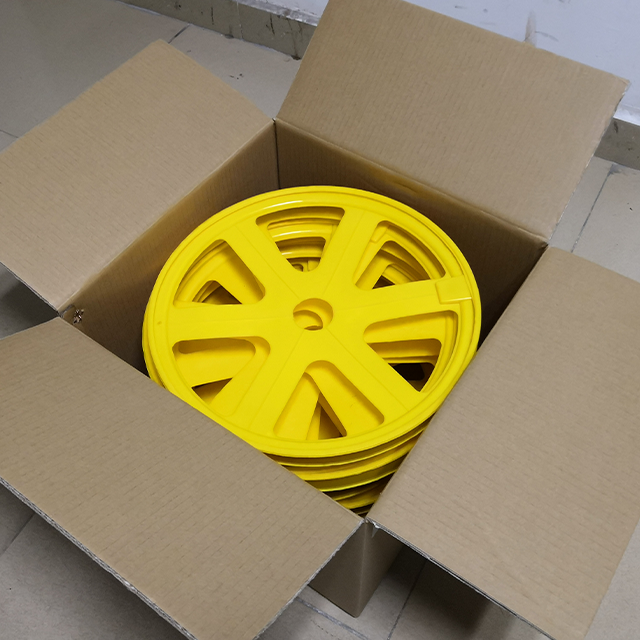

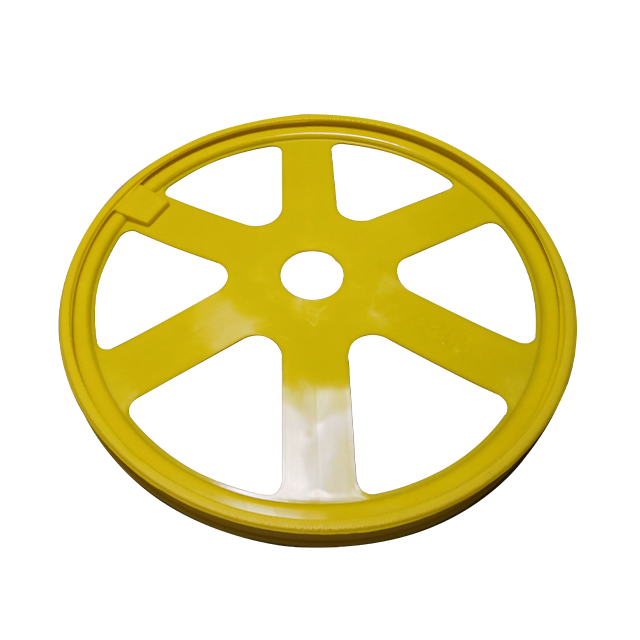

YZ2400フルレンジディスクアンダーグラウンド電子マーカーは、高圧ガスパイプライン、長距離光学ケーブルなどの大きな埋葬深度を持つ地下施設をマークするのに適しています。
YZ2400は、国際標準周波数に従って設計および生産され、国際標準頻度（IDモードなし）に従って設計および生産される電子マーカーロケーターと互換性があります。 YZ2400には、2つの変調モードを備えたRFIDチップを装備し、ASKとFSKを電子情報マーカーにすることもできます。マーカーのID番号を通じて、地上検出担当者は、干渉信号か、他のユニットが埋葬されたメーカーであるかどうかを疑うことなく、見つけたものが事前に埋められたターゲットマーカーであることを明確に判断できます。 IDマーカーの場合、ID番号を取得した後、地上検出担当者はID番号を使用して、クラウドデータベースに保存されている識別されたオブジェクト（土壌でカバーする前にタイプ、仕様、写真など）に関連する情報を検索できます。
FSK RFIDチップを装備したYZ2400ID-RWタイプマーカーは、土壌を覆う前にED8000V400バージョンのロケーターを使用して、マーカータイプや仕様などの簡単な情報を内部チップに直接書くこともサポートします。ワイヤレス信号が不十分なリモートエリア、または情報セキュリティファクターのためにマークされたオブジェクト情報をクラウドにアップロードできないユーザーの場合、より直接的な情報管理ソリューションが提供されます。
アプリケーション
YZ2400は、特定の間隔で、または変化する傾向の回転時および接続ポイント、バルブ、井戸カバー、T字型の枝などのいくつかのイベントポイントでインストールできます。プロジェクトの重要性とプロジェクトの予算によれば、設置密度は数メートルから数メートルまで、通常は10〜20メートルまで変化します。
・パイプラインパス
・非金属パイプ
・さまざまなバルブ
・メーターメーター
・さまざまな交差点
・ティー
・深さの変化
・圧力削減デバイス
・カトリック保護
・圧力制御点
・埋め込み予約ポート
・さまざまな肘
・パイプの直径の変化
・井戸よく
・ カバー
・メンテナンスポイント
・……
基本仕様パラメーター
1。物理的特性
・シェル：HDPE
・重量：385g±10％
・ケース直径-15.7インチ（400mm）
・ケースの高さ-1.26in（3.2cm）
・ロックウェルの硬度：R-116
・軟化点：105℃
2。環境特性
・作業温度：-20℃ -50℃
・貯蔵温度：-20℃ -70℃
・ドロップテスト：10フィート（約3メートル）からコンクリートの床までのドロップに耐えることができます
・防水および防塵：IP68
3。電気特性
・最大検出可能な深さ：2.6〜3.0m（異なる周波数でわずかに異なる）
・最大ID読み取り距離：2.3〜2.5m（周波数が異なる）
・金属施設からマーカーまでの最小距離：15cm
・頻度（カスタマイズ可能）：
Power1 169.8kHz
Power2 134KHz（EU）
水145.7 kHz
衛生121.6 kHz
テレコム101.4 kHz
ガス83 kHz
一般66.35 kHz
検出関連の特性
特性 | モデル | ||
YZ2400-XR | YZ2400ID-R | YZ2400ID-RW | |
IDの最大検出可能な深さはありません | 2.4〜2.8m | 2.4〜2.8m | 2.6〜3.0m |
最大ID読み取り深さ | サポートされていません | 2.3〜2.6m | 2.6〜3.0m |
最大書き込み深さ | サポートされていません | サポートされていません | <1.0m |
ID番号形式 | サポートされていません | 3桁のメーカー番号+10桁のID番号 | 3桁の顧客番号+10桁のID番号 |
書き込み可能な情報コンテンツ | サポートされていません | サポートされていません | 識別されたオブジェクトのタイプと仕様 |

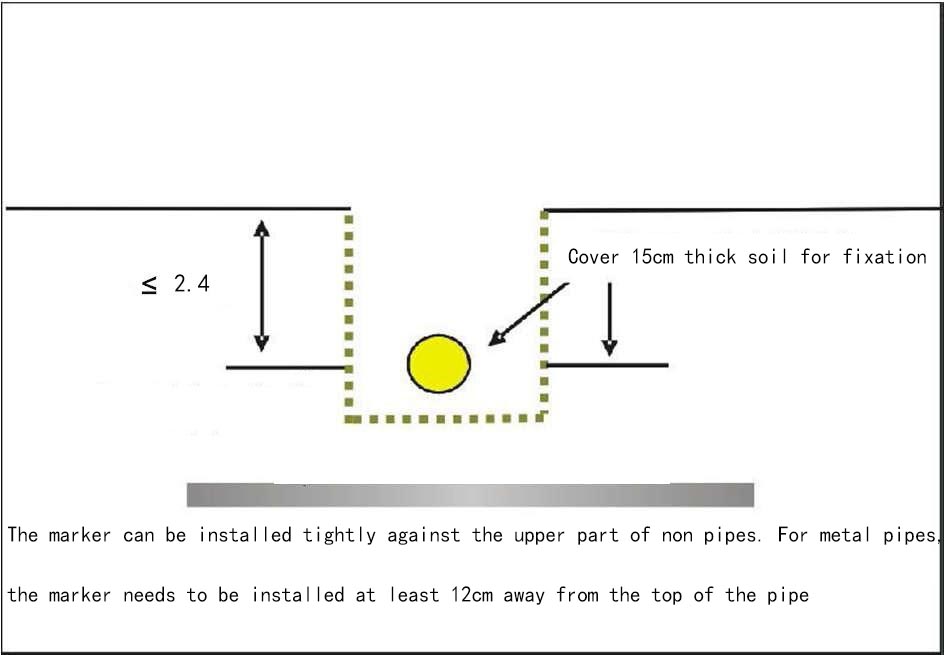

マーカーの取り付け
・非金属ケーブルにマーカーを置きます
・メタル（シールドケーブル、同軸ケーブルなどを含む）でケーブルの上に塗りつぶしの汚れ5.9インチ（15 cm）を入れます。
