PRODUCTBESCHRIJVING

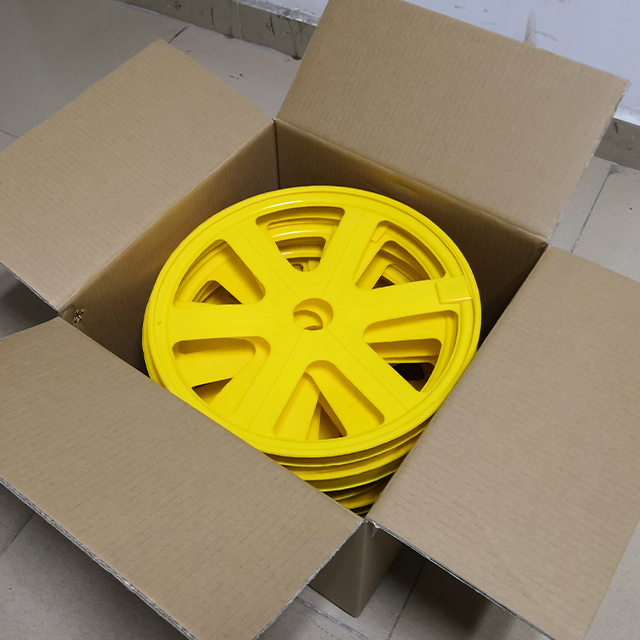

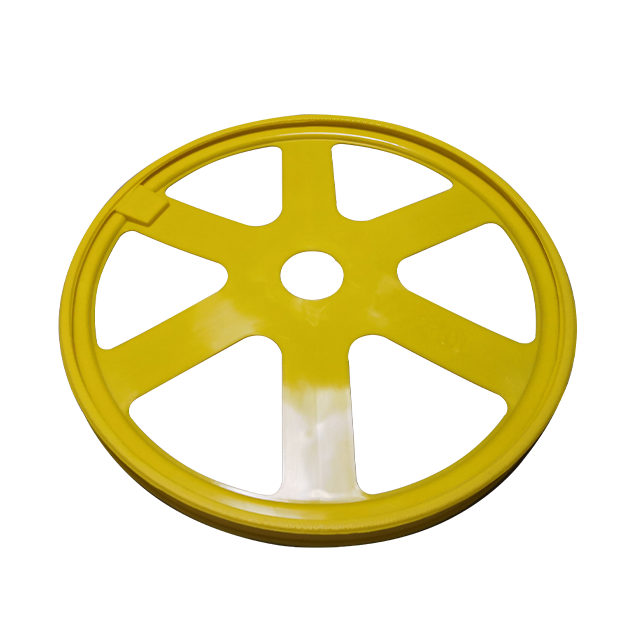

De YZ2400 ondergrondse elektronische schijfmarkering met volledig bereik is geschikt voor het markeren van ondergrondse faciliteiten met grote ingraafdieptes, zoals hogedrukgasleidingen, optische kabels over lange afstanden, enz.
De YZ2400 is ontworpen en geproduceerd volgens internationale standaardfrequenties en is compatibel met elektronische markerlocators die zijn ontworpen en geproduceerd volgens internationale standaardfrequenties (geen ID-modus). De YZ2400 kan ook worden uitgerust met RFID-chips met twee modulatiemodi, ASK en FSK, die elektronische informatiemarkeringen worden. Door het ID-nummer in de markering kan gronddetectiepersoneel duidelijk vaststellen dat wat ze hebben gevonden de doelmarkering is die vooraf is begraven, zonder te vermoeden of het een interferentiesignaal is of een maker die door andere eenheden is begraven. Voor ID-markeringen kan gronddetectiepersoneel, na het verkrijgen van het ID-nummer, het ID-nummer gebruiken om te zoeken naar informatie met betrekking tot het geïdentificeerde object dat is opgeslagen in de clouddatabase (zoals het type, specificaties en foto's voordat het wordt bedekt met grond), wat visueel beheer van ondergrondse pijpleidingen of faciliteiten kan bewerkstelligen.
De YZ2400ID-RW-typemarker, uitgerust met FSK RFID-chips, ondersteunt ook het rechtstreeks schrijven van eenvoudige informatie, zoals markertype en specificaties, naar de interne chip met behulp van de ED8000V400-versielocator voordat de grond wordt bedekt. Voor afgelegen gebieden met slechte draadloze signalen, of voor gebruikers die vanwege informatiebeveiligingsfactoren geen gemarkeerde objectinformatie naar de cloud kunnen uploaden, wordt een directere oplossing voor informatiebeheer geboden.
TOEPASSINGEN
De YZ2400 kan met een bepaald interval worden geïnstalleerd, of bij het keren van een veranderende trend en op sommige gebeurtenispunten, zoals verbindingspunten, kleppen, putdeksels, T-vormige aftakkingen, enz. Afhankelijk van het belang van het project en het projectbudget kan de installatiedichtheid variëren van enkele meters tot tientallen meters, meestal 10-20 meter.
· Pijpleidingpad
· Niet-metalen buis
· Diverse ventielen
· Meetmeter
· Diverse kruispunten
· T-stuk
· Diepteverandering
· Drukreduceerapparaat
· Katholieke bescherming
· Drukcontrolepunt
· Ingebouwde gereserveerde poort
· Diverse ellebogen
· Wijziging van de buisdiameter
· Waterput
· Omslag
· Onderhoudspunt
· ……
Basisspecificatieparameters
1. Fysieke kenmerken
· Buitenkant: HDPE
· gewicht:385g±10%
· Kastdiameter - 400 mm (15,7 inch)
· Hoogte behuizing - 3,2 cm (1,26 inch)
· Rockwell-hardheid: R-116
· Verwekingspunt: 105 ℃
2. Omgevingskenmerken
· Werktemperatuur: - 20 ℃ - 50 ℃
· Opslagtemperatuur: - 20 ℃ - 70 ℃
· Valtest: hij is bestand tegen een val van ongeveer 3 meter hoogte naar de betonnen vloer
· Water- en stofdicht: IP68
3. Elektrische kenmerken
· Maximaal detecteerbare diepte: 2,6 ~ 3,0 m (enigszins verschillend in verschillende frequenties)
· Maximale ID-leesafstand: 2,3 ~ 2,5 m (enigszins verschillend in verschillende frequenties)
· Minimale afstand van de metalen voorziening tot de marker: 15 cm
· Frequentie (aanpasbaar):
Vermogen1 169,8 kHz
Vermogen2 134KHz(EU)
Water 145,7 KHz
Sanitair 121,6 KHz
Telecommunicatie 101,4 KHz
Gas 83 KHz
Algemeen 66,35 KHz
Detectiegerelateerde kenmerken
Kenmerken |
Model |
||
YZ2400-XR |
YZ2400ID-R |
YZ2400ID-RW |
|
Geen ID maximale detecteerbare diepte |
2,4~2,8m |
2,4~2,8m |
2,6~3,0m |
Maximale ID-leesdiepte |
Niet ondersteund |
2,3~2,6m |
2,6~3,0m |
Maximale schrijfdiepte |
Niet ondersteund |
Niet ondersteund |
<1,0 m |
ID-nummerformaat |
Niet ondersteund |
3-cijferig fabrikantnummer + 10-cijferig ID-nummer |
3-cijferig klantnummer+10-cijferig ID-nummer |
Beschrijfbare informatie-inhoud |
Niet ondersteund |
Niet ondersteund |
Type en specificatie van het geïdentificeerde object |
De markering installeren
· Plaats de marker op een niet-metalen kabel
· Plaats minimaal 15 cm (5,9 inch) vulvuil over de kabel met metaal (inclusief afgeschermde kabel, coaxkabel enz.).
