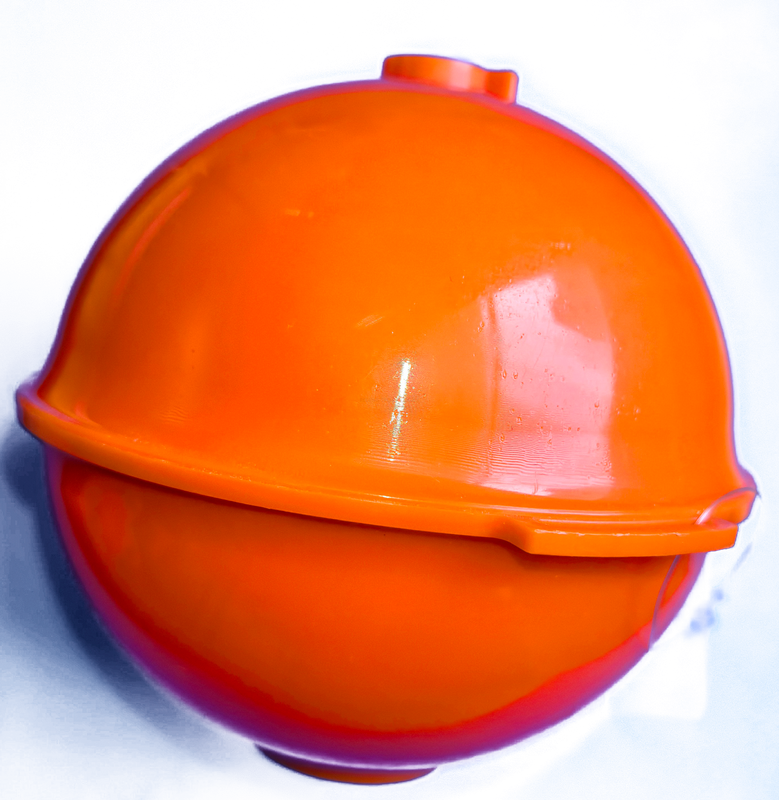

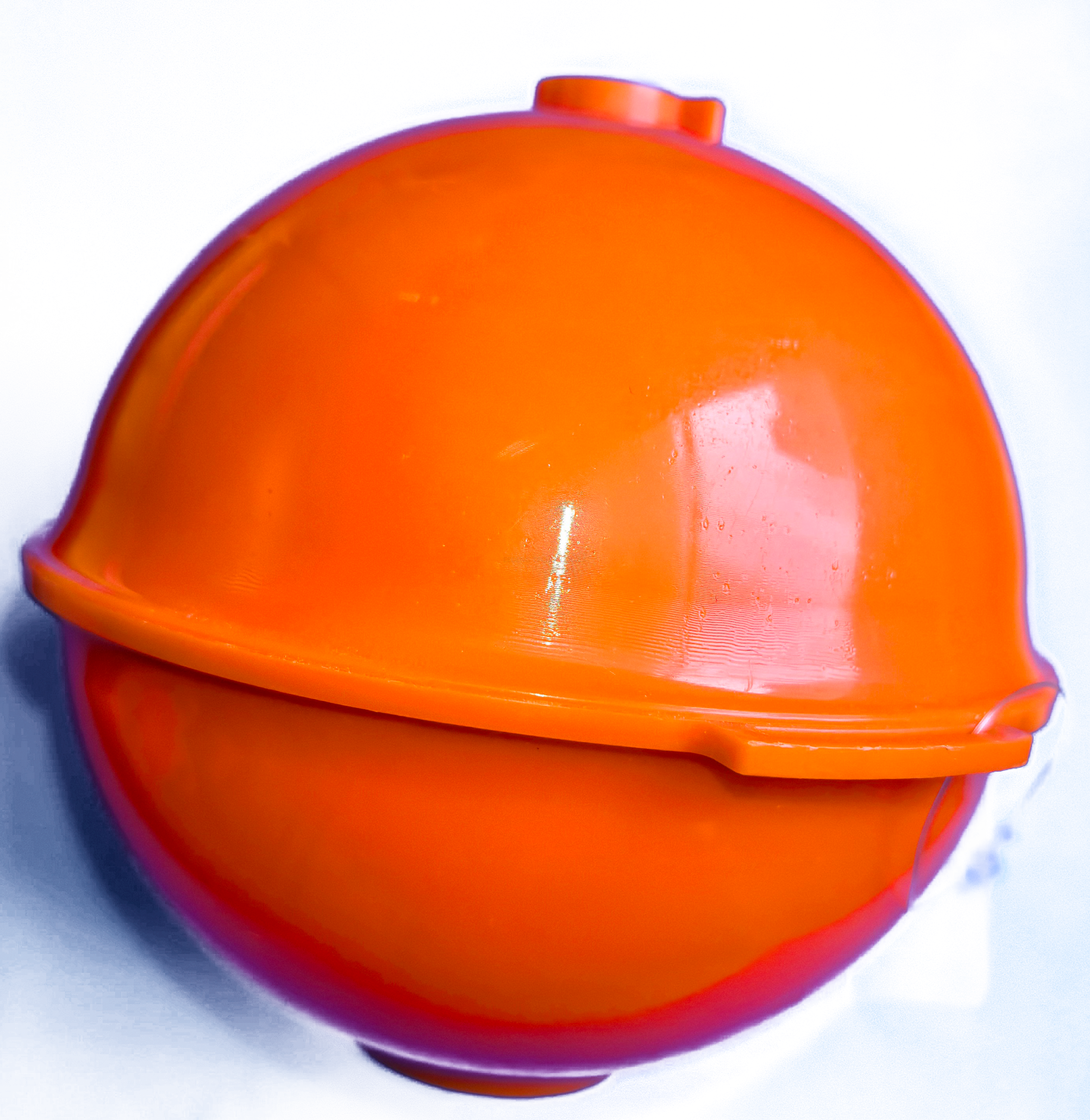

ED1500 시리즈 구형 마커의 유도 코일은 구 내부의 부동액에 매달린다. 구의 롤에 관계없이 유도 코일은 수평적이고 위쪽으로 유지하여 완벽한 위치 정확도를 제공합니다. 설치 중에 구의 자세를 고려할 필요가 없으므로 설치의 어려움이 줄어 듭니다.
ED1500 구형 마커는 국제 표준 주파수에 따라 설계 및 생산되며 국제 표준 주파수 (ID 모드없이)에 따라 설계 및 생산 된 전자 마커 로케이터와 호환됩니다. ED1500에는 두 가지 변조 모드 인 Ask 및 FSK가 장착되어 전자 정보 마커가 된 RFID 칩이 장착 될 수 있습니다. 마커의 ID 번호를 통해, 지상 탐지 요원은 그들이 발견 한 내용이 간섭 신호인지 또는 다른 장치가 묻힌 제조업체인지 의심하지 않고 미리 묻힌 대상 마커임을 명확하게 결정할 수 있습니다. ID 마커의 경우 ID 번호를 얻은 후 지상 감지 인력은 ID 번호를 사용하여 클라우드 데이터베이스 (예 : 토양으로 덮기 전 유형, 사양 및 사진)에 저장된 식별 된 객체와 관련된 정보를 검색하여 지하 파이프 라인 또는 시설을 시각적으로 관리 할 수 있습니다.
FSK RFID 칩이 장착 된 ED1500ID-RW 유형 마커는 토양을 덮기 전에 ED8000V400 버전 로케이터를 사용하여 마커 유형 및 구체의 내부 칩에 직접 사양과 같은 간단한 정보를 작성하는 것을 지원합니다. 무선 신호가 불량한 원격 영역 또는 정보 보안 요소로 인해 표시된 객체 정보를 클라우드에 업로드 할 수없는 사용자의 경우보다 직접적인 정보 관리 솔루션이 제공됩니다.
ED1500은 특정 간격으로 또는 변화하는 추세의 전환시 및 연결 지점, 밸브, 우물 커버, 티 형 지점 등과 같은 일부 이벤트 지점에서 설치할 수 있습니다. 프로젝트 중요성 및 프로젝트 예산에 따라 밀도는 수 미터에서 수십 미터까지 다양 할 수 있습니다.
· 파이프 라인 경로
· 비금속 파이프
· 다양한 밸브
· 계량계
· 다양한 교차점
· 티
· 깊이 변화
· 압력 감소 장치
· 음극 보호
· 압력 제어점
· 임베디드 예약 포트
· 다양한 팔꿈치
· 파이프 직경 변화
· 물을 잘하십시오
· 씌우다
· 유지 보수 지점
· ……
물리적 특성
· 쉘 : HDPE
· 체중 : 360G ± 5%
· 사례 직경 -4.7in (120mm)
환경 특성
· 작동 온도 : -30 ℃ -50 ℃
· 저장 온도 : -30 ℃ -70 ℃
· 드롭 테스트 : 5FEET (약 1.5 미터)에서 콘크리트 바닥까지 드롭을 견딜 수 있습니다.
· 방수 및 방진 : IP68
· 압축 용량 : 4kN 축압 (균일 압력)을 지니고 나면 제품은 영구적 인 손상, 균열 및 누출이 없으며 전자 기능이 손상되지 않습니다.
주파수 (사용자 정의 가능) ：
· 전원 169.8kHz
· 물 145.7 kHz
· 위생 121.6 kHz
· 통신 101.4 kHz

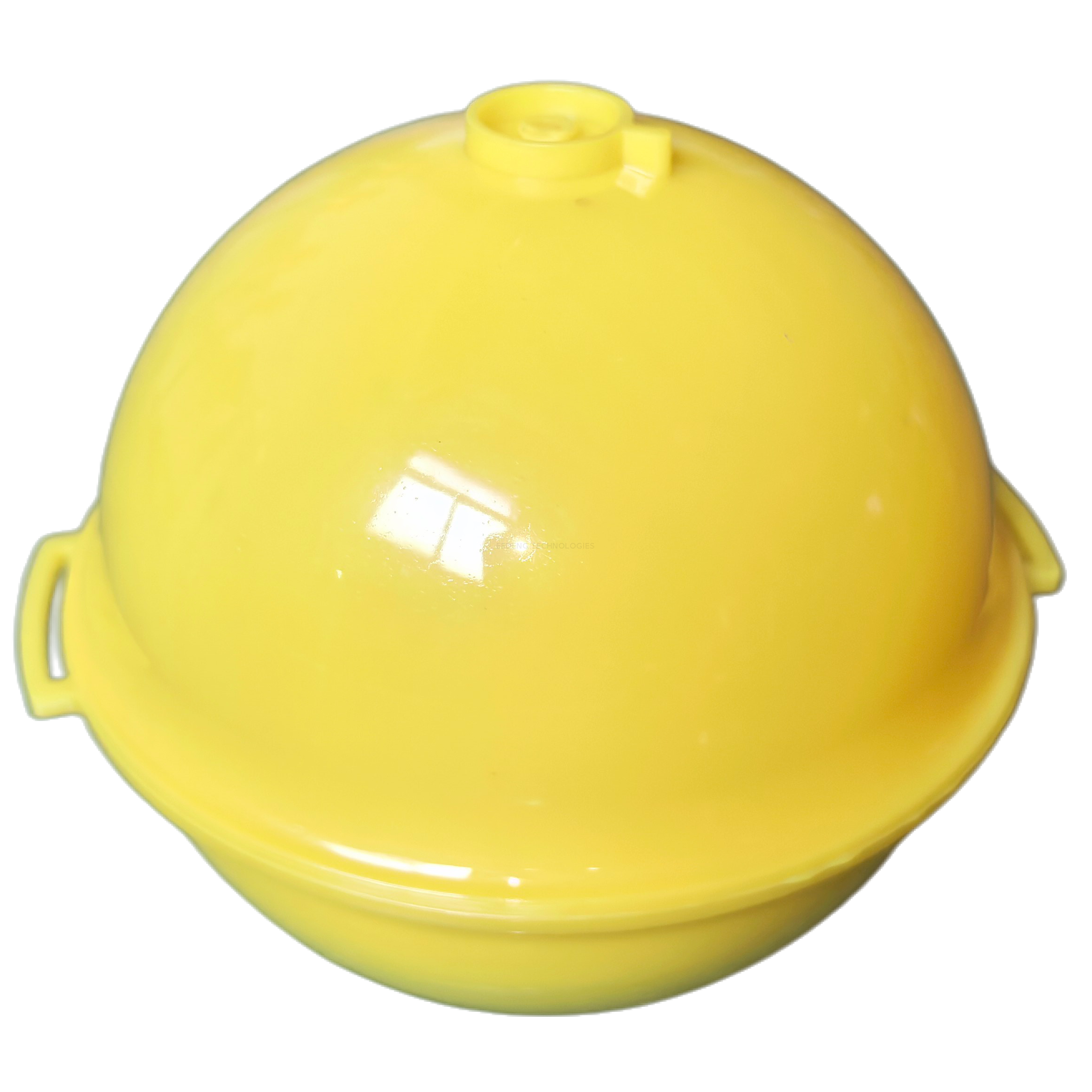

· 가스 83 kHz
· P_EU 134 kHz
· 일반 66.35 kHz
형질 | 모델 | ||
ED1500-XR | ED1500ID-R | ED1500ID-RW | |
ID 최대 감지 가능한 깊이 없음 | 1.5 ~ 1.6m | 1.5 ~ 1.6m | 1.5 ~ 1.6m |
최대 ID는 깊이를 읽습니다 | 지원되지 않습니다 | 1.1 ~ 1.3m | 1.5 ~ 1.6m |
최대 쓰기 깊이 | 지원되지 않습니다 | 지원되지 않습니다 | 0.3 ~ 0.5m |
ID 번호 형식 | 지원되지 않습니다 | 3 자리 제조업체 번호+10 자리 ID 번호 | 3 숫자 고객 번호+10 자리 ID 번호 |
쓰기 가능한 정보 내용 | 지원되지 않습니다 | 지원되지 않습니다 | 식별 된 객체의 유형 및 사양 |
ED1500 시리즈 구형 전자 마커는 파이프 라인 위에 설치됩니다. 내부 자체 균형을 잡기 때문에 의도적으로 수평으로 유지할 필요가 없습니다. 비금속 파이프는 파이프 라인에 직접 부착되며 넥타이로 고정됩니다. 토양을 덮을 때 모래 또는 모래는 마커와 파이프 라인 사이의 간격을 채우는 데 사용되며 토양을 덮은 후 마커의 고르지 않은 힘을 피합니다.
후기 토양 덮개 두께의 불확실성을 고려할 때, 일반적으로 매장 깊이는 모델의 최대 감지 가능한 깊이의 80% 미만이라는 것이 좋습니다.
마커 간의 상호 간섭을 피하기 위해 두 인접 마커 사이의 거리는 1.5 미터보다 커야합니다.
파이프 라인 또는 표시된 물체 아래에서 마커를 누르지 마십시오.
금속 파이프 인 경우 마커는 파이프 상단에서 12cm 이상 떨어진 거리에 보관해야하며 마커를 덮는 금속 물체가 없어야합니다.
