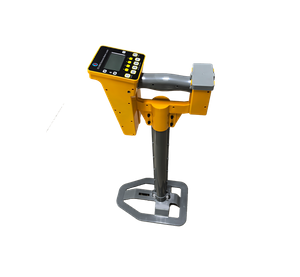

ED-9000 Plus 検出器は、ED-9000 基本バージョンに基づいて RF モジュールとマルチ周波数サポート機能を最適化しました。
RF モジュールの最適化により、ID 読み取りの深さが 10% 増加し、消費電力が 40% 削減され、全体的なバッテリー寿命が向上しました。
動作周波数が10に増加し、より多様なパーソナライズされたニーズに対応できるようになりました。
地下電子マーカーと組み合わせて使用すると、次のようなさまざまな地下施設を見つけて識別できます。
パイプラインパス
非金属パイプ
各種バルブ
測量計
さまざまな交差点
ティー
深さの変化
減圧装置
カトリックの保護
圧力制御点
埋め込み予約ポート
各種エルボ
パイプ径変更
井戸水
カバー
メンテナンスポイント
1. アナログ (ID なし) 電子マーカー信号検出をサポートし、信号検出と深さ測定のために、国際的に主流の地下電子マーカーの動作周波数をすべてサポートします。
2. 位相ロック増幅、多重フィルタリング、高感度および低感度調整などのテクノロジーの組み合わせにより、検出深度を増大させながら環境ノイズを効果的に抑制し、オペレータにシンプルで直感的なユーザーエクスペリエンスを提供します。
3. マーカーチップに ID 番号を事前設定し、クラウドデータベースに関連付けることにより、プログラム可能な電子マーカーをサポートし、埋葬日、建設担当者、識別された対象物の種類と仕様 (バルブ、ジョイントなど)、マーキングポイントの座標、土壌を覆う前の写真などを含むがこれらに限定されないマーキング情報の保存とクエリを実行します。
4. 無線データ信号が貧弱な遠隔地や、データセキュリティのためにマーキング情報をデータベースに保存することが不便な状況など、クラウドデータの顧客に適していないシナリオの場合は、識別されたオブジェクトの種類や仕様などの単純な情報をマーカの内部チップに直接書き込むことができます。
5. ED-9000 は RFID モードを柔軟に選択できます。
RFID オフ モード: RFID デコードせずに、地下電子マーカーの電磁誘導信号のみを検出します。応答速度が速く、ID マーカーまたは非 ID マーカーを含む、異なるメーカーが製造する同じ周波数の地下電子マーカーと互換性があります。
RFID 自動モード: デフォルトの動作状態では、リアルタイム RFID デコードなしで、地下電子マーカーの誘導信号のみが検出されます。応答速度が速く、IDマーカーや非IDマーカーなど、異なるメーカーが製造する同じ周波数の地下電子マーカーと互換性があります。デコードは深度ボタンが押されるまで実行されません。
RFID ON モード: RFID はリアルタイムでデコードし、ID マーカーが見つかった場合にのみプロンプト トーンと信号強度情報を送信します。これにより、干渉信号の影響を完全に遮断できます。
6. オプションの Android アプリがあります。地下電子マーカーの設置段階では、ロケーターを持ち運ぶ必要がありません。 Android OS を搭載した携帯電話のみが、マーカー上のバーコードをスキャンすることで識別ポイント情報の入力とアップロードを完了できます。
7. V700 バージョンには、メーターレベルの内蔵 GPS チップが装備されています。電子マーカーを検出した後、内蔵のGPS機能を選択して、緯度、経度、同期した衛星基準時刻情報を取得できます。位置情報、基準時間情報、マーキング情報（ID、深度など）を関連付けてロケーターのメモリにキャッシュすることができます。ローカル キャッシュ情報は最大 9000 個 (サイクリック カバレッジ ストレージ) で、Bluetooth インターフェイスを介して記録できます。 CSV 形式のファイルを PC にエクスポートします。保存されるコンテンツは次のとおりです。
日付：「年-月-日」
時間：「時：分：秒」
緯度：「 ddd°mm.mm 」
N_S: 「 N 」または「 S 」
経度：「 ddd°mm.mm 」
E_W: 「 E 」または「 W 」
ユニットコード：「 ### 」
ID：「 ########## 」
PK番号：「 ## - ### - ### . ### # 」(* カスタマイズ機能)
深さ： ' ＃＃＃ '
会社名：「 xxxx 」（※カスタマイズ機能）
識別されたオブジェクトのタイプコード
特定対象の仕様コード（※カスタマイズ特性）
※使用する検出器がカスタマイズ機能に対応しているかどうかはメーカーに確認する必要があります
8. より高い測位精度が必要な場合は、RTK 端末を付属のモバイル アプリに接続して測位情報を収集し、センチメートル レベルの識別点測位精度を達成できます。現時点では、一部のメーカーの RTK デバイスのみがサポートされています。
9. 192 × 96 ドットマトリックス高解像度表示画面;
10. 画面の両側に 1/4 ポートがあり、左右の手の習慣に応じてロケーター画面の側面を保持するために使用でき、ロケーターとモバイル アプリ間の対話が容易になります。
11. 3.5mmモノラルヘッドフォンジャックをサポート;
12. ケーブルルート検出モジュール用に予約された拡張ソケット付きの取り外し可能なベースをサポートします（ロードマップ内）。
13. 頻度:
ガス83kHz
テレオム101.4kHz
出力 169.8kHz
給水 145.7kHz
サニタリー/排水 121.6kHz
一般 66.35kHz
パワー_EU 134kHz
ケーブルテレビ 77kHz
ファイバー92kHz
ガス87kHz
注: 上記のデフォルト周波数に加えて、60kHz ～ 170kHz の間で任意の周波数をカスタマイズできます。ロケーターの共存周波数の数は 10 です。
14.1 4 つのバッテリー ソリューションをサポートします。
14.8V 4 弦 18650 リチウム バッテリー パック、充電器 1 個付き。
14.8V 4 列 18650 バッテリー ボックス + 独立した 4 つの 18650 バッテリー、4 つのスロットを備えた 18650 充電器 1 つ付き。
14.8V 4 弦 18650 バッテリーボックス、バッテリーと充電器なし。
15V 10 弦 1.5V 単三電池ボックス、バッテリーと充電器なし。
15. ASK モード RFID マーカーをサポートする拡張ボードを使用し、拡張ボードを交換して必要な ASK モード RFID マーカー周波数を選択します。
16. 測定可能なマーカ周波数偏差。
材質：ABS
重さ：
2.45Kg ± 5% - 従来のアンテナ、ベースなし
2.85Kg ± 5% - 従来のアンテナ、ベース付き
3.1Kg ± 5% - 拡張アンテナ、ベース付き
寸法 (長さ * 幅 * 高さ):750 * 300 * 120 mm
最大検出深度 (周波数が異なるとわずかに異なります):
フルレンジマーカー(YZ2400): >2.8m
中距離+マーカー(ED2000): > 2.5m
中距離マーカー (YZ1800): >2.2m
ボールマーカー(ED1500): >1.5m
地表付近マーカー(ED1100): >0.8m
最大 ID 読み取り深度 (周波数ごとに異なります):
フルレンジマーカー(YZ2400ID-RW): 2.6~3.1m
中距離+マーカー(ED2000ID-RW)：2.2～2.6m
ボールマーカー(ED1500ID-RW)：1.5～1.8m
地表付近マーカー(ED1100ID-RW): >0.9m
最大書き込み深さ (周波数が異なるとわずかに異なります):
フルレンジマーカー(YZ2400ID-RW): 0.5~0.8m
中距離+マーカー(ED2000ID-RW)：0.3～0.5m
ボールマーカー(ED1500ID-RW)：0.2～0.4m
地表付近マーカー(ED1100ID-RW):<0.3m
マーカー深さ測定の精度: +/- 15% ±5cm
防水性能：IP54
バッテリー寿命: 24 時間
バッテリー寿命のテスト条件: 容量 3200MAH のデフォルトの 14.8V リチウム バッテリー パックを使用し、約 25 ℃、LCD バックライトをオフ、音声を中程度のレベルで測定し、信号検出とその他の操作 (測定情報の表示、データ設定など) の比率を 1:1 と仮定します。
デフォルトバッテリーボルト: リチウムバッテリー 14.8V、3200mah、DC インターフェース
デフォルトバッテリー寸法 (長さ * 幅 * 高さ):130 * 36 * 20 mm
バッテリー充電器: 16.8V、1A
GPS: 外部 (V600) または内蔵 (V700)
マーカーレコードの容量:9000
内蔵ディスプレイの種類: バックライト LCD スクリーン、192*96 ドット
ロケーターのメインUI
Bluetooth 経由で Android アプリを接続すると、ロケーターのすべての操作機能がアプリに引き継がれます。
地図を通じてマーキング ポイントをクエリすることにより、Google マップを選択して、選択した識別ポイントに移動できます。
バージョン |
ED-9000V100 |
ED-9000V200 |
ED-9000V600 | ED-9000V700 |
周波数 (* カスタマイズされた周波数) |
83kHz、87kHz（*）、101.4kHz、121.6kHz、145.7kHz、169.8kHz、66.35kHz、134kHz（*）、77kHz（*）、92kHz（*） | 83kHz、87kHz（*）、101.4kHz、121.6kHz、145.7kHz、169.8kHz、66.35kHz、134kHz（*）、77kHz（*）、92kHz（*） | 83kHz、87kHz、101.4kHz、121.6kHz、145.7kHz、169.8kHz、66.35kHz、134kHz、77kHz、92kHz | 83kHz、87kHz、101.4kHz、121.6kHz、145.7kHz、169.8kHz、66.35kHz、134kHz、77kHz、92kHz |
| 同時に共存できる周波数の数 | 7 | 7 | 10 | 10 |
| アンテナサイズ | 定期または延長 | 定期または延長 | 定期または延長 | 定期または延長 |
| RFIDモード | ASKまたは FSK |
ASKまたは FSK |
ASKまたは FSK |
ASKまたは FSK |
| ASK 周波数の数 | 1 | 1 | 1 | 1 |
| ASKデコードモジュール | マザーボードに統合 | マザーボードに統合 | 拡張ボードの抜き差し | 拡張ボードの抜き差し |
| FSKマーカーの書き込み | √ | √ | √ | √ |
| 液晶解像度 | 192×96 | 192×96 | 192×96 | 192×96 |
| プロンプト音 | アラームまたは鳴動 | アラームまたは鳴動 | アラーム、リングまたはフルート | アラーム、リングまたはフルート |
| 最大検出深度（IDなし） | 中+：2.4～2.5m ボール：>1.6m 釘：>0.8m |
中+：2.4～2.5m ボール：>1.6m 釘：>0.8m |
中+：2.4～2.5m ボール：>1.6m 釘：>0.8m |
中+：2.4～2.5m ボール：>1.6m 釘：>0.8m |
| 最大ID読み取り深度 | 中+：2.2～2.6m ボール：1.4~1.6m 釘：>0.8m |
中+：2.2～2.6m ボール：1.4~1.6m 釘：>0.8m |
中+：2.3～2.6m ボール：1.5~1.8m 釘：>0.9m |
中+：2.3～2.6m ボール：1.5~1.8m 釘：>0.9m |
| 最大マーカー書き込み深さ） | 中+：0.4～0.6m ボール：0.3~0.5m 釘：<0.3m |
中+：0.4～0.6m ボール：0.3~0.5m 釘：<0.3m |
中+：0.4～0.6m ボール：0.3~0.5m 釘：<0.3m |
中+：0.4～0.6m ボール：0.3~0.5m 釘：<0.3m |
| 1/4 フォーンクリップインターフェイス | √ | √ | √ | √ |
| 3.5ヘッドフォンジャック | √ | √ | √ | √ |
| 内蔵GPS | ˟ | √ | ˟ | √ |
| 3200mAhのリチウム電池での電池寿命 | 12~20時間 | 12~20時間 | 16~24時間 | 16~24時間 |
| マーカの周波数偏差測定 | ˟ | ˟ | √ | √ |
