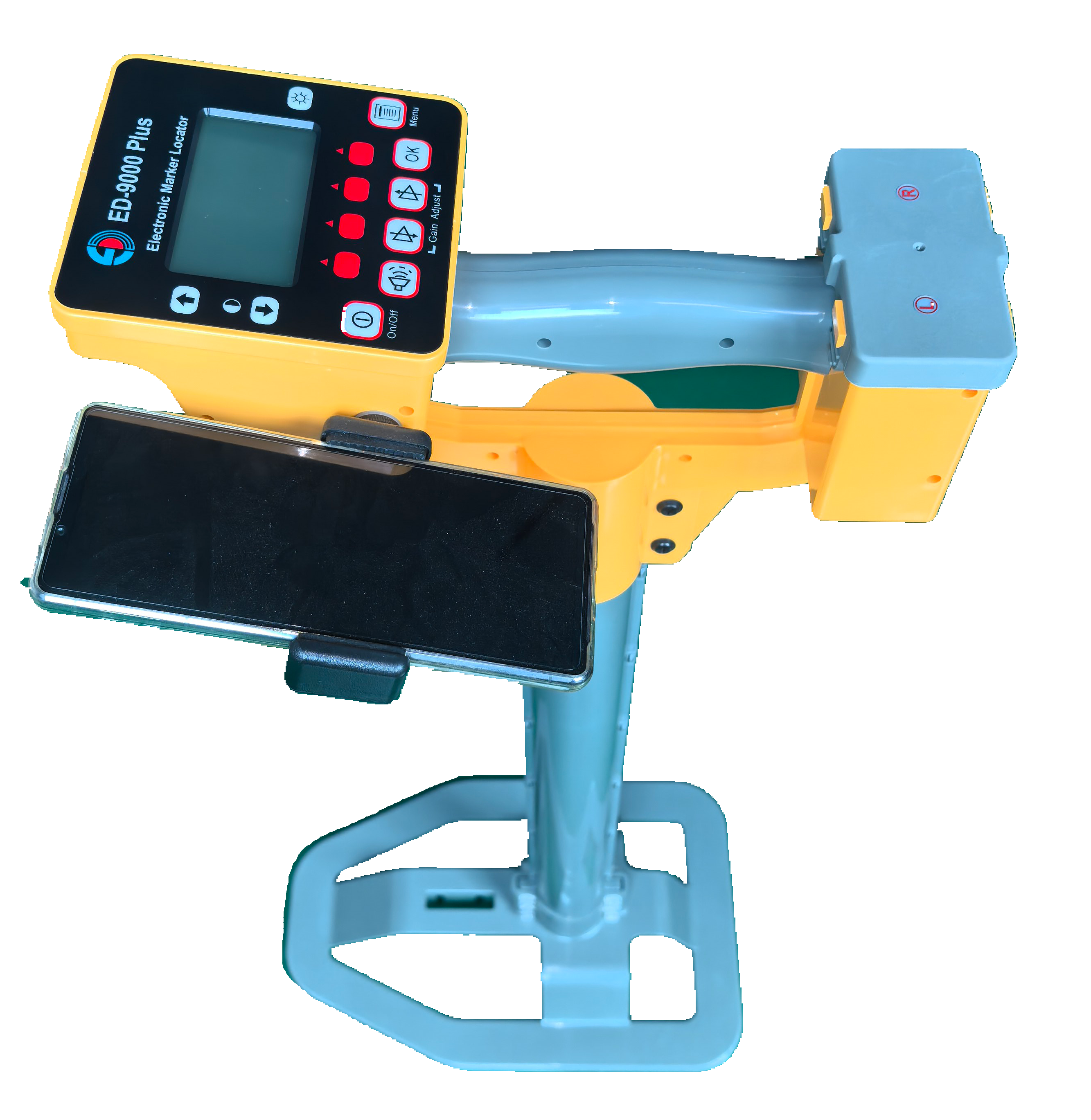

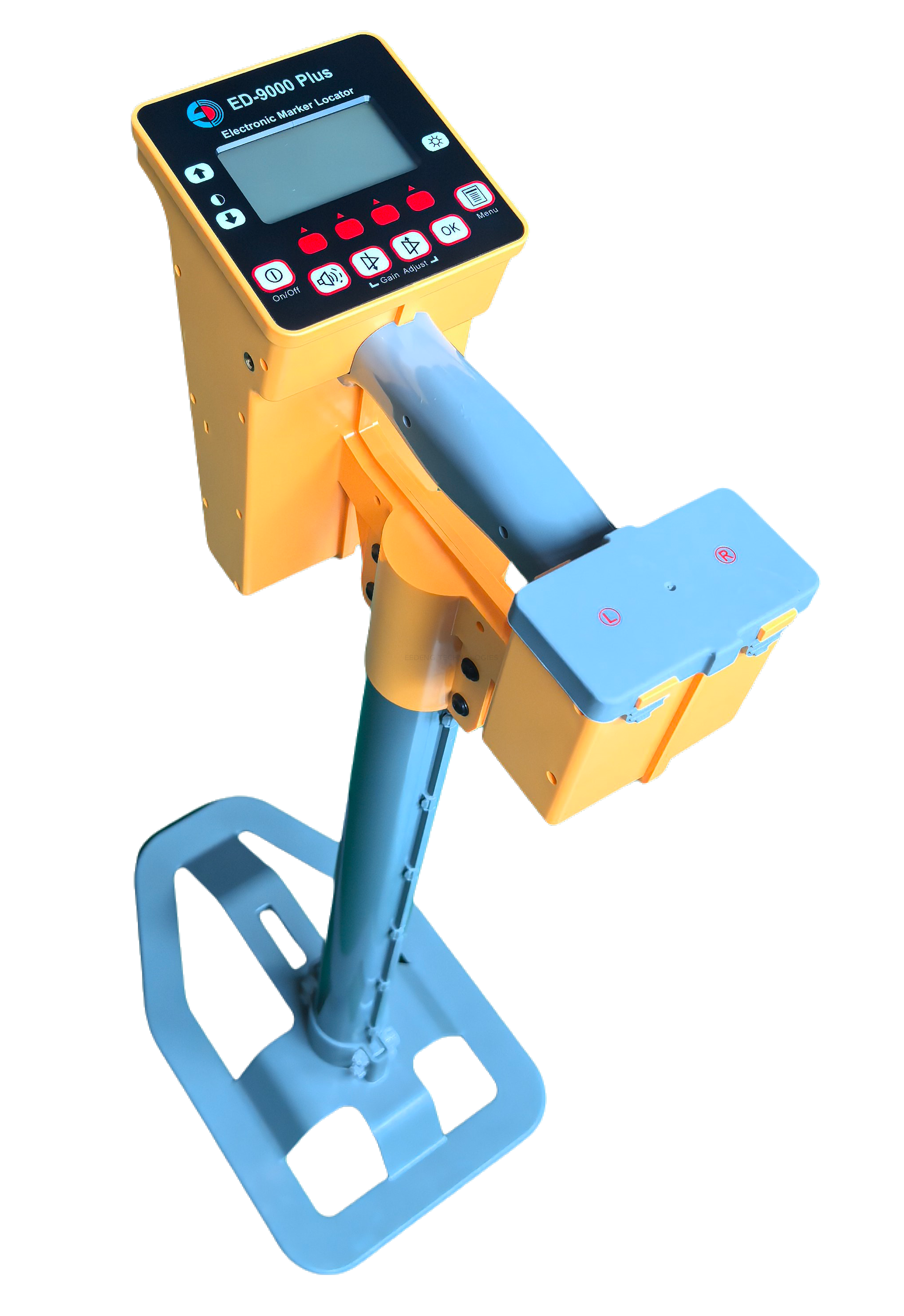

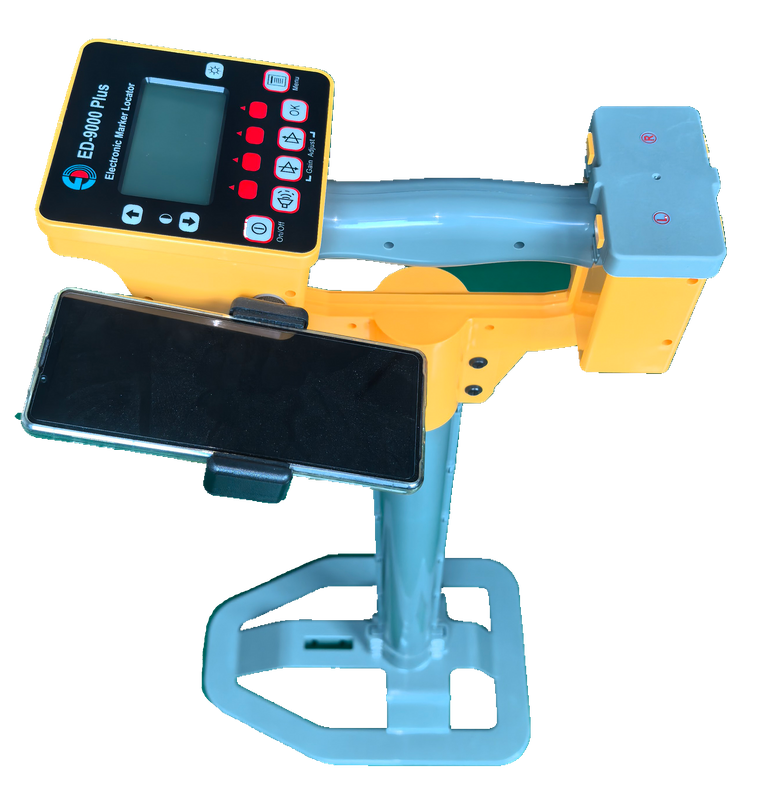

Il rilevatore ED-9000 Plus ha ottimizzato il suo modulo RF e le funzionalità di supporto multifrequenza basate sulla versione base ED-9000.
Attraverso l'ottimizzazione del modulo RF, la profondità di lettura dell'ID è stata aumentata del 10%, il consumo energetico è stato ridotto del 40% e la durata complessiva della batteria è stata migliorata.
La frequenza di lavoro è stata aumentata a 10, in grado di supportare esigenze personalizzate più diversificate.
Utilizzato insieme ai marcatori elettronici sotterranei, individua e identifica varie strutture sotterranee, incluse ma non limitate a:
Percorso della pipeline
Tubo non metallico
Varie valvole
Misuratore di misurazione
Vari punti di passaggio
Tee
Cambiamento di profondità
Dispositivo di riduzione della pressione
Protezione cattolica
Punto di controllo della pressione
Porta riservata incorporata
Vari gomiti
Modifica del diametro del tubo
Innaffiare bene
Copertina
Punto di manutenzione
1. Supporta il rilevamento del segnale del marcatore elettronico analogico (senza ID), supporta tutte le frequenze operative dei marcatori elettronici sotterranei tradizionali a livello internazionale, per il rilevamento del segnale e la misurazione della profondità;
2. Attraverso una combinazione di tecnologie come amplificazione ad aggancio di fase, filtraggio multiplo, regolazione della sensibilità alta e bassa, sopprime efficacemente il rumore ambientale aumentando la profondità di rilevamento, fornendo agli operatori un'esperienza utente semplice e intuitiva;
3. Supportare marcatori elettronici programmabili, preimpostando numeri ID nel chip marcatore e associandoli a database cloud, per ottenere la memorizzazione e l'interrogazione delle informazioni di marcatura, incluse ma non limitate a: data di sepoltura, personale di costruzione, tipo e specifiche dell'oggetto identificato (valvola, giunto...), coordinate dei punti di marcatura, immagini prima della copertura del terreno, ecc.;
4. Per scenari non adatti ai clienti di dati cloud, come aree remote con segnali dati wireless scarsi o situazioni in cui è scomodo archiviare le informazioni di marcatura in un database a causa della sicurezza dei dati, informazioni semplici come il tipo e le specifiche dell'oggetto identificato possono essere scritte direttamente nel chip interno del marcatore;
5. L'ED-9000 può selezionare in modo flessibile la modalità RFID:
RFID Off : Modalità rileva solo il segnale di induzione elettromagnetica del marcatore elettronico sotterraneo senza decodifica RFID. Ha una velocità di risposta rapida ed è compatibile con i marcatori elettronici sotterranei con la stessa frequenza prodotti da diversi produttori, inclusi i marcatori ID o Non ID;
RFID automatica: Modalità nello stato di funzionamento predefinito, viene rilevato solo il segnale di induzione del marcatore elettronico sotterraneo senza decodifica RFID in tempo reale. Ha una velocità di risposta rapida ed è compatibile con i marcatori elettronici sotterranei con la stessa frequenza prodotti da diversi produttori, inclusi i marcatori ID o Non ID. La decodifica non verrà eseguita finché non verrà premuto il pulsante di profondità;
Modalità RFID ON: l'RFID decodifica in tempo reale e invia informazioni relative al tono e all'intensità del segnale solo quando viene trovato il contrassegno ID. Questo può schermare completamente l'influenza dei segnali di interferenza;
6. Ha un'app Android opzionale. Nella fase di installazione del segnalatore elettronico sotterraneo, non è necessario trasportare il localizzatore. Solo qualsiasi telefono cellulare con sistema operativo Android può completare l'inserimento e il caricamento delle informazioni sul punto di identificazione eseguendo la scansione del codice a barre sul marcatore;
7. La versione V700 è dotata di un chip GPS integrato a livello di misuratore. Dopo aver rilevato un indicatore elettronico, è possibile selezionare la funzione GPS integrata per ottenere informazioni su latitudine, longitudine e tempo di riferimento satellitare sincronizzato. Le informazioni sul posizionamento, le informazioni sul tempo di riferimento e le informazioni sulla marcatura (ID, profondità, ecc.) possono essere associate e memorizzate nella memoria del localizzatore. Le informazioni massime della cache locale sono 9000 pezzi (archiviazione a copertura ciclica), che possono essere registrate tramite l'interfaccia Bluetooth. Esporta il file in formato CSV sul PC, il contenuto memorizzato include:
Data: ' Anno -Mese -Giorno '
Ora: ' Ora: Minuti: Secondi '
Latitudine: ' ggd ° mm. mm '
N_S: ' N ' o ' S '
Longitudine: ' gg ° mm. mm '
E_W: ' E ' o 'W'
Codice unità: ' ### '
ID: ' ########## '
Numero PK: ' ## - ### - ### . ### # '(* Funzionalità personalizzata)
Profondità: ' ### '
Nome dell'azienda: ' xxxx ' (* Funzionalità personalizzate)
Digitare il codice dell'oggetto identificato
Codice di specifica dell'oggetto identificato (*caratteristiche personalizzate)
* È necessario verificare con il produttore se il rilevatore utilizzato supporta funzionalità personalizzate
8. Se è necessaria una maggiore precisione di posizionamento, i terminali RTK possono essere collegati all'app mobile in dotazione per raccogliere informazioni sul posizionamento e ottenere una precisione di posizionamento del punto di identificazione a livello centimetrico. Attualmente sono supportati solo i dispositivi RTK di alcuni produttori;
9. Schermo di visualizzazione ad alta risoluzione a matrice di punti 192 × 96;
10. Sono presenti porte da 1/4 su entrambi i lati dello schermo, che possono essere utilizzate per tenere il lato dello schermo del localizzatore in base alle abitudini delle mani sinistra e destra, facilitando l'interazione tra il localizzatore e l'app mobile;
11. Supporta jack per cuffie mono da 3,5 mm;
12. Base di supporto staccabile con presa di espansione, riservata al modulo rilevamento percorso cavi (in tabella di marcia);
13. Frequenza:
Gas 83kHZ
Telecamera 101,4kHz
Potenza 169,8kHZ
Alimentazione idrica 145,7kHZ
Sanitari/Drenaggio 121,6kHZ
Generale 66,35kHZ
Potenza_EU 134kHZ
TV via cavo 77kHZ
Fibra 92kHz
Gas 87kHZ
Nota: oltre alle frequenze predefinite sopra menzionate, qualsiasi frequenza può essere personalizzata tra 60kHz e 170kHz. Il numero di frequenze coesistenti del localizzatore è 10.
14. 1Supporta quattro soluzioni di batterie:
Pacco batteria al litio 18650 a quattro corde da 14,8 V, con un caricabatterie;
Scatola batteria 18650 a quattro corde da 14,8 V + quattro batterie 18650 indipendenti, con un caricabatterie 18650 con quattro slot;
Scatola batteria 18650 a quattro corde da 14,8 V, senza batteria e caricabatterie;
Scatola batteria AA da 15 V a dieci corde da 1,5 V, senza batteria e caricabatterie;
15. Utilizzando una scheda di espansione per supportare i marcatori RFID in modalità ASK, selezionare la frequenza del marcatore RFID in modalità ASK richiesta sostituendo la scheda di espansione.
16. Deviazione misurabile della frequenza del marker.
Materiale: ABS
Peso:
2,45Kg ± 5% - Antenna convenzionale, senza base
2,85Kg ± 5% - Antenna convenzionale, con base
3,1Kg ± 5% - Antenna estesa, con base
Dimensioni (lunghezza * larghezza * altezza):750 * 300 * 120 mm
Profondità di rilevamento massima (leggermente diversa a frequenze diverse):
Indicatore di portata completa (YZ2400): >2,8 m
Portata media + segnalatore (ED2000): > 2,5 m
Indicatore di portata media (YZ1800): >2,2 m
Indicatore di palla (ED1500): >1,5 m
Indicatore di superficie vicina (ED1100): >0,8 m
Profondità massima di lettura dell'ID (diversa nelle diverse frequenze):
Indicatore di portata completa (YZ2400ID-RW): 2,6~3,1 m
Portata media+marker (ED2000ID-RW): 2,2~2,6 m
Indicatore di palla (ED1500ID-RW): 1,5 ~ 1,8 m
Indicatore di superficie vicina (ED1100ID-RW): >0,9 m
Profondità massima di scrittura (leggermente diversa a seconda delle frequenze):
Indicatore di portata completa (YZ2400ID-RW): 0,5~0,8 m
Portata media + indicatore (ED2000ID-RW): 0,3~0,5 m
Indicatore di palla (ED1500ID-RW): 0,2 ~ 0,4 m
Indicatore di superficie vicina (ED1100ID-RW): <0,3 m
Precisione della misurazione della profondità del marcatore: +/- 15% ±5 cm
Capacità impermeabile: IP54
Durata della batteria: 24 ore
Condizioni di test per la durata della batteria: utilizzando una batteria al litio predefinita da 14,8 V con una capacità di 3200 MAH, misurata a circa 25 º C, retroilluminazione LCD disattivata, audio a livello moderato e presupponendo un rapporto 1:1 tra rilevamento del segnale e altre operazioni (visualizzazione delle informazioni sulla misurazione, impostazioni dei dati, ecc.).
Volt batteria predefinito: batteria al litio 14,8 V, 3200 mAh, interfaccia CC
Dimensioni predefinite della batteria (lunghezza * larghezza * altezza): 130 * 36 * 20 mm
Caricabatteria: 16,8 V, 1 A
GPS: esterno (V600) o integrato (V700)
Capacità dei record dei marcatori: 9000
Tipo di display interno: schermo LCD retroilluminato, 192*96 punti
Interfaccia utente principale del localizzatore
Dopo aver collegato l'app Android tramite Bluetooth, tutte le funzioni operative del localizzatore vengono gestite dall'app
Interrogando il punto di marcatura attraverso la mappa, è possibile selezionare la mappa Google per navigare verso il punto identificativo selezionato.
Versione |
ED-9000V100 |
ED-9000V200 |
ED-9000V600 | ED-9000V700 |
Frequenza (* Frequenza personalizzata) |
83kHz, 87kHz（*）, 101.4kHz, 121.6 kHz, 145.7 kHz, 169.8kHz, 66.35kHz, 134kHz（*）, 77 kHz（*）,92kHz（*） | 83kHz, 87kHz（*）, 101.4kHz, 121.6 kHz, 145.7 kHz, 169.8kHz, 66.35kHz, 134kHz（*）, 77 kHz（*）,92kHz（*） | 83 kHz, 87 kHz, 101,4 kHz, 121,6 kHz, 145,7 kHz, 169,8 kHz, 66,35 kHz, 134 kHz, 77 kHz, 92 kHz | 83 kHz, 87 kHz, 101,4 kHz, 121,6 kHz, 145,7 kHz, 169,8 kHz, 66,35 kHz, 134 kHz, 77 kHz, 92 kHz |
| Il numero di frequenze che possono coesistere contemporaneamente | 7 | 7 | 10 | 10 |
| Dimensioni dell'antenna | Regolare o esteso | Regolare o esteso | Regolare o esteso | Regolare o esteso |
| Modalità RFID | CHIEDI o FSK |
CHIEDI o FSK |
CHIEDI o FSK |
CHIEDI o FSK |
| Numero di frequenze ASK | 1 | 1 | 1 | 1 |
| ASK Modulo di decodifica | Integrato sulla scheda madre | Integrato sulla scheda madre | Collegare e scollegare la scheda di espansione | Collegare e scollegare la scheda di espansione |
| Scrivi il marcatore FSK | √ | √ | √ | √ |
| Risoluzione LCD | 192×96 | 192×96 | 192×96 | 192×96 |
| Suono immediato | Allarme o Suoneria | Allarme o Suoneria | Allarme, Suoneria o Flauto | Allarme, Suoneria o Flauto |
| Profondità di rilevamento massima (nessun ID) | Medio+:2,4~2,5 m Sfera: >1,6 m Chiodo: >0,8 m |
Medio+:2,4~2,5 m Sfera: >1,6 m Chiodo: >0,8 m |
Medio+:2,4~2,5 m Sfera: >1,6 m Chiodo: >0,8 m |
Medio+:2,4~2,5 m Sfera: >1,6 m Chiodo: >0,8 m |
| Profondità massima di lettura dell'ID | Medio +:2,2~2,6 m Sfera: 1,4~1,6 m. Chiodo: >0,8 m |
Medio +:2,2~2,6 m Sfera: 1,4~1,6 m. Chiodo: >0,8 m |
Medio +:2,3~2,6 m Sfera: 1,5~1,8 m. Chiodo: >0,9 m |
Medio +:2,3~2,6 m Sfera: 1,5~1,8 m. Chiodo: >0,9 m |
| Profondità massima di scrittura del marcatore） | Medio +:0,4~0,6 m Sfera: 0,3~0,5 m. Chiodo: <0,3 m |
Medio +:0,4~0,6 m Sfera: 0,3~0,5 m. Chiodo: <0,3 m |
Medio +:0,4~0,6 m Sfera: 0,3~0,5 m. Chiodo: <0,3 m |
Medio +:0,4~0,6 m Sfera: 0,3~0,5 m. Chiodo: <0,3 m |
| Interfaccia clip per telefono 1/4 | √ | √ | √ | √ |
| Presa per cuffie da 3,5 | √ | √ | √ | √ |
| GPS integrato | ˟ | √ | ˟ | √ |
| Durata della batteria con batteria al litio da 3200 mAh | 12~20h | 12~20h | 16~24 ore | 16~24 ore |
| Misurazione della deviazione della frequenza del marker | ˟ | ˟ | √ | √ |
