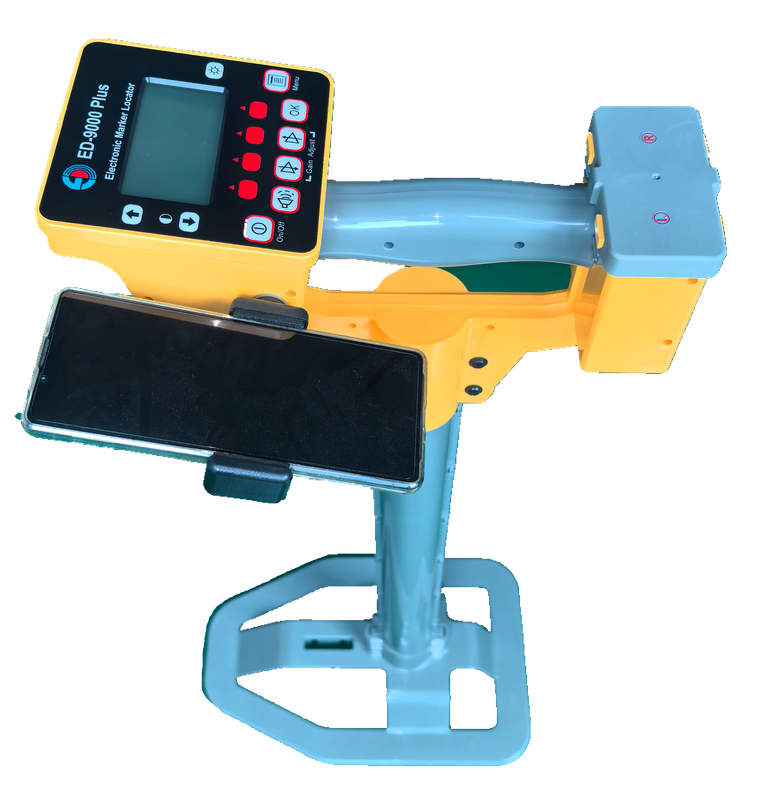

1.Produkteinführung​



Der ED-9000 Plus-Detektor hat sein HF-Modul und seine Multifrequenz-Unterstützungsfunktionen basierend auf der ED-9000-Basisversion optimiert.

Durch die Optimierung des RF-Moduls wurde die Tiefe des ID-Lesens um 10 % erhöht, der Stromverbrauch um 40 % gesenkt und die Gesamtlebensdauer der Batterie verbessert.

Die Arbeitsfrequenz wurde auf 10 erhöht, wodurch vielfältigere individuelle Bedürfnisse unterstützt werden können.

2. Hauptanwendungs

In Verbindung mit unterirdischen elektronischen Markierungen können Sie verschiedene unterirdische Einrichtungen lokalisieren und identifizieren, einschließlich, aber nicht beschränkt auf:

•  Pipeline-Pfad

•  Nichtmetallisches Rohr

•  Verschiedene Ventile

•  Messgerät

•  Verschiedene Kreuzungspunkte

•  T-Stück

•  Tiefenänderung

•  Druckreduziergerät

•  Katholischer Schutz

•  Druckkontrollpunkt

•  Eingebetteter reservierter Port

•  Verschiedene Ellenbogen

•  Änderung des Rohrdurchmessers

•  Gut wässern

•  Abdeckung

•  Wartungspunkt

3 Produktmerkmale

1. Unterstützung der analogen (keine ID) elektronischen Markierungssignalerkennung, Unterstützung aller gängigen Betriebsfrequenzen elektronischer Untergrundmarkierungen auf internationaler Ebene für die Signalerkennung und Tiefenmessung;

2. Durch eine Kombination von Technologien wie phasenstarrer Verstärkung, Mehrfachfilterung und Einstellung der hohen und niedrigen Empfindlichkeit werden Umgebungsgeräusche effektiv unterdrückt und gleichzeitig die Erkennungstiefe erhöht, was dem Bediener ein einfaches und intuitives Benutzererlebnis bietet.

3. Unterstützung programmierbarer elektronischer Markierungen, indem ID-Nummern im Markierungschip voreingestellt und mit Cloud-Datenbanken verknüpft werden, um die Speicherung und Abfrage von Markierungsinformationen zu erreichen, einschließlich, aber nicht beschränkt auf: Vergrabungsdatum, Baupersonal, Typ und Spezifikationen des identifizierten Objekts (Ventil, Verbindung ...), Koordinaten von Markierungspunkten, Bilder vor dem Abdecken des Bodens usw.;

4. Für Szenarien, die für Cloud-Datenkunden nicht geeignet sind, wie etwa abgelegene Gebiete mit schlechten drahtlosen Datensignalen oder Situationen, in denen es aus Datensicherheitsgründen unpraktisch ist, Markierungsinformationen in einer Datenbank zu speichern, können einfache Informationen wie der Typ und die Spezifikationen des identifizierten Objekts direkt in den internen Chip des Markers geschrieben werden;

5. Der ED-9000 kann den RFID-Modus flexibel auswählen:

• RFID- Aus- Modus: Erkennt nur das elektromagnetische Induktionssignal der unterirdischen elektronischen Markierung ohne RFID-Dekodierung. Es verfügt über eine schnelle Reaktionsgeschwindigkeit und ist mit unterirdischen elektronischen Markierern mit der gleichen Frequenz verschiedener Hersteller kompatibel, einschließlich ID- oder Nicht-ID-Markern;

• RFID- Auto-Modus: Im Standardbetriebszustand wird nur das Induktionssignal der unterirdischen elektronischen Markierung ohne Echtzeit-RFID-Dekodierung erkannt. Es verfügt über eine schnelle Reaktionsgeschwindigkeit und ist mit unterirdischen elektronischen Markierungen mit der gleichen Frequenz verschiedener Hersteller kompatibel, einschließlich ID- und Nicht-ID-Markierungen. Die Dekodierung wird erst durchgeführt, wenn die Tiefentaste gedrückt wird;

• RFID-EIN-Modus: RFID dekodiert in Echtzeit und sendet nur dann einen Signalton und Informationen zur Signalstärke, wenn die ID-Markierung gefunden wird. Dadurch kann der Einfluss von Störsignalen vollständig abgeschirmt werden;

6. Es verfügt über eine optionale Android-App. In der Installationsphase der unterirdischen elektronischen Markierung ist es nicht erforderlich, das Ortungsgerät mit sich zu führen. Nur jedes Mobiltelefon mit Android-Betriebssystem kann die Eingabe und das Hochladen von Identifikationspunktinformationen durch Scannen des Barcodes auf dem Marker abschließen.

7. Die V700-Version ist mit einem auf Messgeräten integrierten GPS-Chip ausgestattet. Nach der Erkennung einer elektronischen Markierung kann die integrierte GPS-Funktion ausgewählt werden, um Informationen zu Breitengrad, Längengrad und synchronisierter Satellitenreferenzzeit zu erhalten. Die Positionierungsinformationen, Referenzzeitinformationen und Markierungsinformationen (ID, Tiefe usw.) können verknüpft und im Speicher des Ortungsgeräts zwischengespeichert werden. Die maximale lokale Cache-Information beträgt 9000 Stück (zyklischer Abdeckungsspeicher), die über die Bluetooth-Schnittstelle aufgezeichnet werden kann. Exportieren Sie eine Datei im CSV-Format auf den PC. Der gespeicherte Inhalt umfasst:

•  Datum: ' Jahr -Monat -Tag '

•  Zeit: ' Stunde: Minute: Sekunde '

•  Breitengrad: ' ddd ° mm. mm '

•  N_S: ' N ' oder ' S '

•  Längengrad: ' ddd ° mm. mm '

•  E_W: ' E ' oder 'W'

•  Einheitencode: ' ### '

•  AUSWEIS: ' ########## '

•  PK-Nummer: ' ## - ### - ### . ### # '(* Angepasste Funktion)

•  Tiefe: ' ### '

•  Firmenname: ' xxxx ' (* Angepasste Funktionen)

•  Typcode des identifizierten Objekts

•  Spezifikationscode des identifizierten Objekts (* kundenspezifische Merkmale)

* Ob der verwendete Detektor kundenspezifische Funktionen unterstützt, muss mit dem Hersteller abgeklärt werden

8. Wenn eine höhere Positionierungsgenauigkeit erforderlich ist, können RTK-Terminals mit der zugehörigen mobilen App verbunden werden, um Positionierungsinformationen zu sammeln und eine Positionierungsgenauigkeit im Zentimeterbereich für Identifikationspunkte zu erreichen. Derzeit werden nur RTK-Geräte einiger Hersteller unterstützt;

9. Hochauflösender 192 × 96-Punktmatrix-Bildschirm;

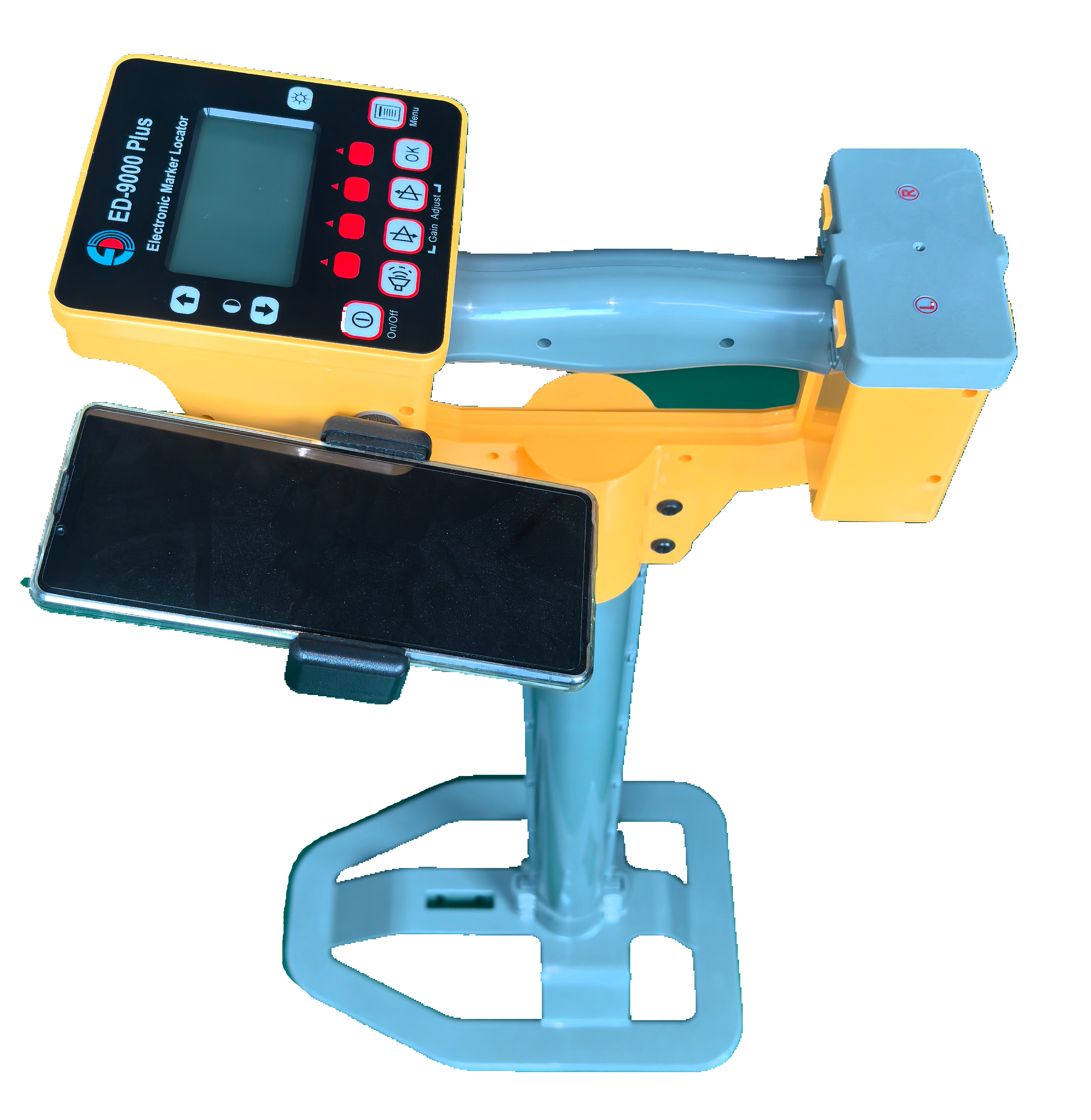

10. Auf beiden Seiten des Bildschirms befinden sich 1/4 Anschlüsse, die je nach den Gewohnheiten der linken und rechten Hand zum Halten der Seite des Ortungsbildschirms verwendet werden können, wodurch die Interaktion zwischen dem Ortungsgerät und der mobilen App erleichtert wird.

11. Unterstützt 3,5-mm-Mono-Kopfhöreranschluss;

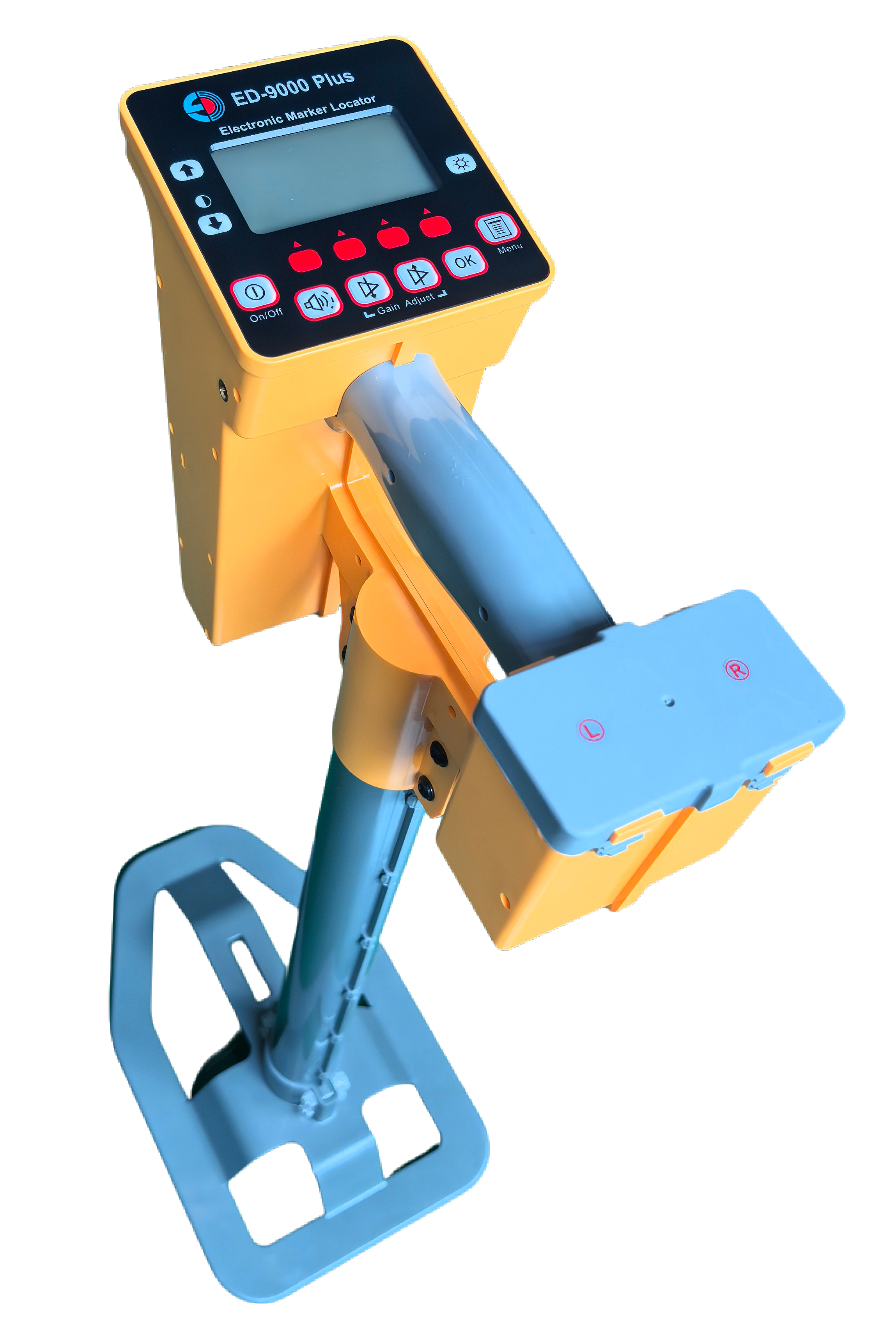

12. Abnehmbarer Stützsockel mit Erweiterungssockel, reserviert für das Kabelroutenerkennungsmodul (in der Straßenkarte);

13. Häufigkeit:

•  Gas 83 kHz

•  Teleom 101,4 kHz

•  Leistung 169,8 kHz

•  Wasserversorgung 145,7 kHz

•  Sanitär/Entwässerung 121,6 kHz

•  Allgemein 66,35 kHz

•  Leistung_EU 134 kHz

•  Kabelfernsehen 77 kHz

•  Glasfaser 92 kHz

•  Gas 87 kHz

    Hinweis: Zusätzlich zu den oben genannten Standardfrequenzen kann jede Frequenz zwischen 60 kHz und 170 kHz angepasst werden. Die Anzahl der gleichzeitig vorhandenen Frequenzen des Ortungsgeräts beträgt 10.

14. 1Unterstützt vier Batterielösungen:

•  14,8-V-4-Strang-18650-Lithium-Akku mit einem Ladegerät;

•  14,8-V-4-Strang-18650-Batteriekasten + unabhängige vier 18650-Batterien, mit einem 18650-Ladegerät mit vier Steckplätzen;

•  14,8-V-4-Strang-18650-Batteriekasten, ohne Batterie und Ladegerät;

•  15-V-1,5-V-AA-Batteriekasten mit zehn Saiten, ohne Batterie und Ladegerät;

15. Wählen Sie mithilfe einer Erweiterungskarte zur Unterstützung von RFID-Markern im ASK-Modus die erforderliche RFID-Markierungsfrequenz im ASK-Modus aus, indem Sie die Erweiterungskarte austauschen.

16. Messbare Abweichung der Markerfrequenz.

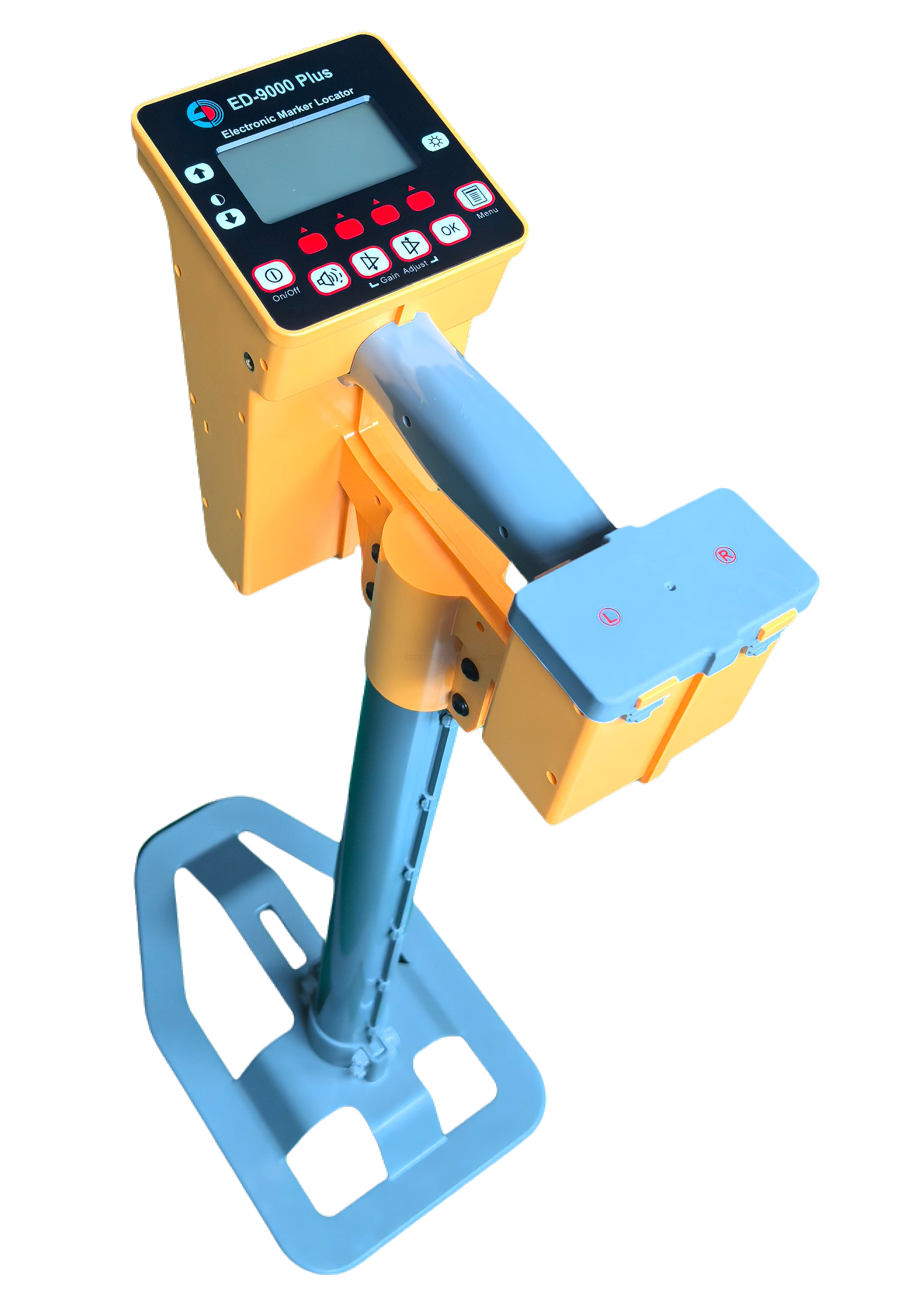

4 Leistungsparameter

• Material: ABS

• Gewicht:

•  2,45 kg ± 5 % – herkömmliche Antenne, ohne Sockel

•  2,85 kg ± 5 % – herkömmliche Antenne mit Sockel

•  3,1 kg ± 5 % – Erweiterte Antenne mit Sockel

•  Abmessungen (Länge * Breite * Höhe): 750 * 300 * 120 mm

•  Maximale Erkennungstiefe (leicht unterschiedlich bei verschiedenen Frequenzen):

•  Vollbereichsmarkierung (YZ2400): >2,8 m

•  Mittlere Reichweite + Markierung (ED2000): > 2,5 m

•  Mittelbereichsmarkierung (YZ1800): >2,2 m

•  Ballmarker (ED1500): >1,5 m

•  Oberflächennahe Markierung (ED1100): >0,8 m

•  Maximale ID-Lesetiefe (unterschiedlich in verschiedenen Frequenzen):

•  Vollbereichsmarkierung (YZ2400ID-RW): 2,6–3,1 m

•  Mittlere Reichweite + Markierung (ED2000ID-RW): 2,2–2,6 m

•  Ballmarker (ED1500ID-RW): 1,5–1,8 m

•  Oberflächennahe Markierung (ED1100ID-RW): >0,9 m

• Maximale Schreibtiefe (je nach Frequenz leicht unterschiedlich):

•  Vollbereichsmarkierung (YZ2400ID-RW): 0,5–0,8 m

•  Mittlere Reichweite + Markierung (ED2000ID-RW): 0,3–0,5 m

•  Ballmarker (ED1500ID-RW): 0,2–0,4 m

•  Oberflächennahe Markierung (ED1100ID-RW): <0,3 m

•  Genauigkeit der Markierungstiefenmessung: +/- 15 % ±5 cm

•  Wasserdichte Kapazität: IP54

•  Akkulaufzeit: 24 Stunden

  Testbedingungen für die Batterielebensdauer: Verwendung eines standardmäßigen 14,8-V-Lithiumbatteriesatzes mit einer Kapazität von 3200 mAh, gemessen bei etwa 25 °C, ausgeschalteter LCD-Hintergrundbeleuchtung, mäßigem Ton und Annahme eines Verhältnisses von 1:1 zwischen Signalerkennung und anderen Vorgängen (Anzeige von Messinformationen, Dateneinstellungen usw.).

•  Standardbatteriespannung: Lithiumbatterie 14,8 V, 3200 mAh, DC-Schnittstelle

•  Standardmäßige Batterieabmessungen (Länge * Breite * Höhe): 130 * 36 * 20 mm

•  Batterieladegerät: 16,8 V, 1 A

•  GPS: Extern (V600) oder eingebaut (V700)

•  Kapazität der Markierungsdatensätze: 9000

•  Interner Anzeigetyp: LCD-Bildschirm mit Hintergrundbeleuchtung, 192 x 96 Punkte

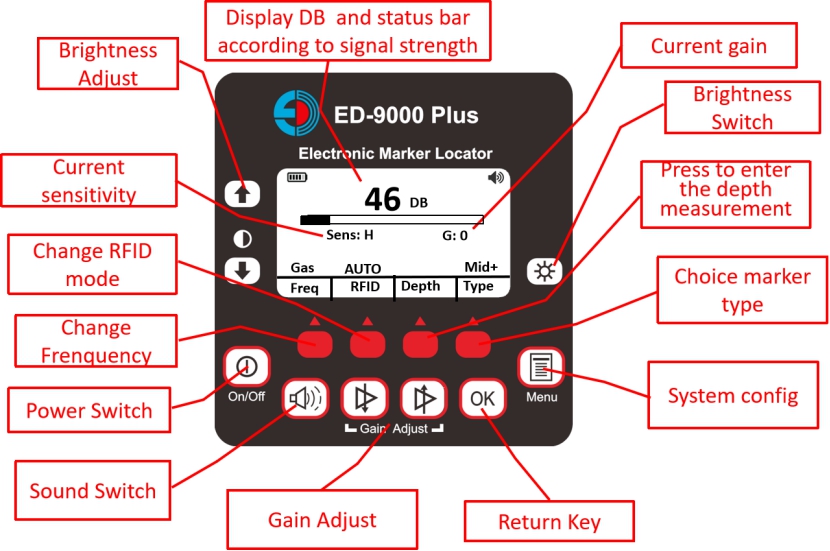

5.Benutzeroberfläche

•  Hauptbenutzeroberfläche von Locator

•  Nach der Verbindung der Android-App über Bluetooth werden alle Bedienfunktionen des Ortungsgeräts von der App übernommen





•  Durch Abfrage des Markierungspunkts über die Karte können Sie Google Map auswählen, um zum ausgewählten Identifikationspunkt zu navigieren.

6 Vergleich der Versionsunterschiede

Version	ED-9000V100	ED-9000V200	ED-9000V600	ED-9000V700
Häufigkeit (* Kundenspezifische Häufigkeit)	83 kHz, 87 kHz (*), 101,4 kHz, 121,6 kHz, 145,7 kHz, 169,8 kHz, 66,35 kHz, 134 kHz (*), 77 kHz (*), 92 kHz (*).	83 kHz, 87 kHz (*), 101,4 kHz, 121,6 kHz, 145,7 kHz, 169,8 kHz, 66,35 kHz, 134 kHz (*), 77 kHz (*), 92 kHz (*).	83 kHz, 87 kHz, 101,4 kHz, 121,6 kHz, 145,7 kHz, 169,8 kHz, 66,35 kHz, 134 kHz, 77 kHz, 92 kHz	83 kHz, 87 kHz, 101,4 kHz, 121,6 kHz, 145,7 kHz, 169,8 kHz, 66,35 kHz, 134 kHz, 77 kHz, 92 kHz
Die Anzahl der Frequenzen, die gleichzeitig koexistieren können	7	7	10	10
Antennengröße	Regulär oder verlängert	Regulär oder verlängert	Regulär oder verlängert	Regulär oder verlängert
RFID-Modus	ASK oder FSK	ASK oder FSK	ASK oder FSK	ASK oder FSK
Anzahl der ASK-Frequenzen	1	1	1	1
ASK-Dekodierungsmodul	Integriert auf der Hauptplatine	Integriert auf der Hauptplatine	Stecken Sie die Erweiterungskarte ein und aus	Stecken Sie die Erweiterungskarte ein und aus
FSK-Marker schreiben	√	√	√	√
LCD-Auflösung	192×96	192×96	192×96	192×96
Prompter Ton	Alarm oder Klingeln	Alarm oder Klingeln	Alarm, Ring oder Flöte	Alarm, Ring oder Flöte
Maximale Erkennungstiefe (keine ID)	Mittel+: 2,4–2,5 m Kugel: > 1,6 m, Nagel: > 0,8 m	Mittel+: 2,4–2,5 m Kugel: > 1,6 m, Nagel: > 0,8 m	Mittel+: 2,4–2,5 m Kugel: > 1,6 m, Nagel: > 0,8 m	Mittel+: 2,4–2,5 m Kugel: > 1,6 m, Nagel: > 0,8 m
Maximale ID-Lesetiefe	Mittel +: 2,2–2,6 m Kugel: 1,4–1,6 m, Nagel: > 0,8 m	Mittel +: 2,2–2,6 m Kugel: 1,4–1,6 m, Nagel: > 0,8 m	Mittel +: 2,3–2,6 m Kugel: 1,5–1,8 m, Nagel: > 0,9 m	Mittel +: 2,3–2,6 m Kugel: 1,5–1,8 m, Nagel: > 0,9 m
Maximale Marker-Schreibtiefe）	Mittel +: 0,4–0,6 m Kugel: 0,3–0,5 m, Nagel: <0,3 m	Mittel +: 0,4–0,6 m Kugel: 0,3–0,5 m, Nagel: <0,3 m	Mittel +: 0,4–0,6 m Kugel: 0,3–0,5 m, Nagel: <0,3 m	Mittel +: 0,4–0,6 m Kugel: 0,3–0,5 m, Nagel: <0,3 m
1/4 Telefonclip-Schnittstelle	√	√	√	√
3,5-Kopfhöreranschluss	√	√	√	√
Eingebautes GPS	˟	√	˟	√
Akkulaufzeit unter 3200 mAh Lithiumbatterie	12~20h	12~20h	16~24h	16~24h
Messung der Frequenzabweichung des Markers	˟	˟	√	√
