1.Produkteinführung​

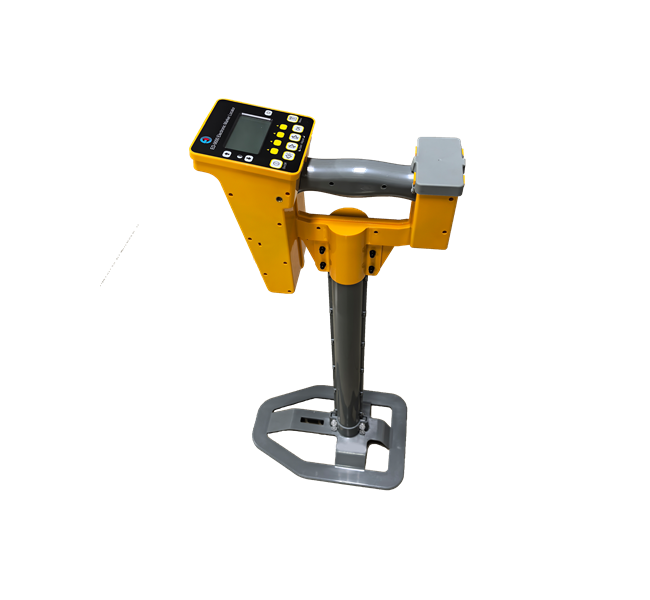

 Der ED-9000-Locator verbessert die Fähigkeiten des IoT und der digitalen Verwaltung von unterirdischen Vermögenswerten basierend auf dem ED-8000-Locator weiter.

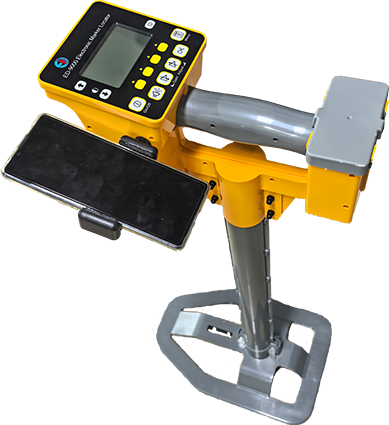

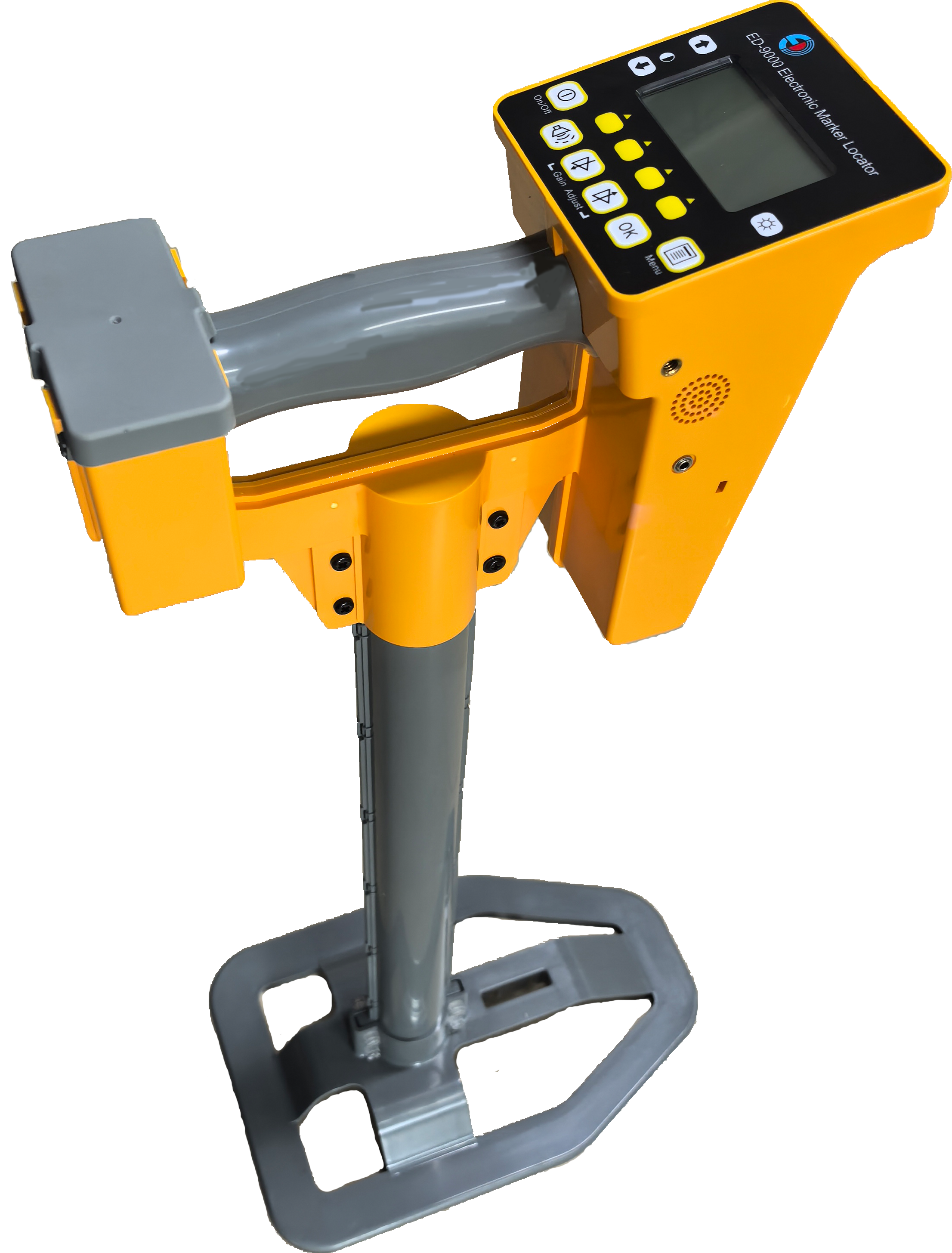

Das ED-9000-Ortungsgerät nutzt eine Mobiltelefon-Clip-Schnittstelle, um die Interaktion zwischen dem Ortungsgerät und der mobilen App komfortabler zu gestalten. Die Kombination aus integriertem GPS und spezieller PC-Software macht die Erfassung von Markierungsdaten sicherer; Mehrere Stromversorgungslösungen lösen das Problem des schwierigen Transports von Geräten mit Lithiumbatterien vollständig; Die abnehmbare Basis übernimmt nicht nur den präzisen Positionierungsvorteil der magnetischen Stabantenne, sondern ermöglicht auch, dass die Hand des Bedieners jederzeit das Ortungsgerät verlassen kann, ohne die Erkennung zu unterbrechen, was die Bedienung auch durch eine einzelne Person erleichtert.

Das Ortungsgerät ED-9000 ist ein wichtiges Upgrade nach umfassender Sammlung weltweiter Kundenrückmeldungen. EEDENG Technology wird weiterhin auf die Bedürfnisse der Kunden achten und seine Produkte kontinuierlich optimieren.

2. Anwendungs

In Verbindung mit unterirdischen elektronischen Markierungen können Sie verschiedene unterirdische Einrichtungen lokalisieren und identifizieren, einschließlich, aber nicht beschränkt auf:

•  Pipeline-Pfad

•  Nichtmetallisches Rohr

•  Verschiedene Ventile

•  Messgerät

•  Verschiedene Kreuzungspunkte

•  Tee

•  Tiefenänderung

•  Druckreduziergerät

•  Katholischer Schutz

•  Druckkontrollpunkt

•  Eingebetteter reservierter Port

•  Verschiedene Ellenbogen

•  Änderung des Rohrdurchmessers

•  Gut wässern

•  Abdeckung

•  Wartungspunkt

3 Produktmerkmale

1. Unterstützung der analogen (keine ID) elektronischen Markierungssignalerkennung, Unterstützung aller gängigen Betriebsfrequenzen elektronischer Untergrundmarkierungen auf internationaler Ebene für die Signalerkennung und Tiefenmessung;

2. Durch eine Kombination von Technologien wie phasenstarrer Verstärkung, Mehrfachfilterung und Einstellung der hohen und niedrigen Empfindlichkeit werden Umgebungsgeräusche effektiv unterdrückt und gleichzeitig die Erkennungstiefe erhöht, was dem Bediener ein einfaches und intuitives Benutzererlebnis bietet.

3. Unterstützen Sie programmierbare elektronische Markierungen, indem Sie ID-Nummern im Markierungschip voreinstellen und diese mit Cloud-Datenbanken verknüpfen, um die Speicherung und Abfrage von Markierungsinformationen zu erreichen, einschließlich, aber nicht beschränkt auf: Bestattungsdatum, Baupersonal, Typ und Spezifikationen des identifizierten Objekts (Ventil, Verbindung ...), Koordinaten von Markierungspunkten, Bilder vor dem Abdecken des Bodens usw.;

4. Für Szenarien, die für Cloud-Datenkunden nicht geeignet sind, wie etwa abgelegene Gebiete mit schlechten drahtlosen Datensignalen oder Situationen, in denen es aus Datensicherheitsgründen unpraktisch ist, Markierungsinformationen in einer Datenbank zu speichern, können einfache Informationen wie der Typ und die Spezifikationen des identifizierten Objekts direkt in den internen Chip des Markers geschrieben werden;

5. Der ED-9000 kann den RFID-Modus flexibel auswählen:

• RFID- Aus -Modus: Erkennt nur das elektromagnetische Induktionssignal der unterirdischen elektronischen Markierung ohne RFID-Dekodierung. Es verfügt über eine schnelle Reaktionsgeschwindigkeit und ist mit unterirdischen elektronischen Markierern mit der gleichen Frequenz verschiedener Hersteller kompatibel, einschließlich ID- oder Nicht-ID-Markern;

• RFID- Auto-Modus: Im Standardbetriebszustand wird nur das Induktionssignal der unterirdischen elektronischen Markierung ohne Echtzeit-RFID-Dekodierung erkannt. Es verfügt über eine schnelle Reaktionsgeschwindigkeit und ist mit unterirdischen elektronischen Markierungen mit der gleichen Frequenz verschiedener Hersteller kompatibel, einschließlich ID- und Nicht-ID-Markierungen. Die Dekodierung wird erst durchgeführt, wenn die Tiefentaste gedrückt wird;

• RFID im Modus: RFID -Decodes in Echtzeit und sendet nur dann die Informationen zur Signalstärke aus, wenn der ID -Marker gefunden wird. Dies kann den Einfluss von Interferenzsignalen vollständig schützen;

6. Es verfügt über eine optionale Android-App. In der Installationsphase der unterirdischen elektronischen Markierung ist es nicht erforderlich, das Ortungsgerät mit sich zu führen. Nur jedes Mobiltelefon mit Android-Betriebssystem kann die Eingabe und das Hochladen von Identifikationspunktinformationen durch Scannen des Barcodes auf dem Marker abschließen.

7. Die V200-Version ist mit einem auf Messgeräten integrierten GPS-Chip ausgestattet. Nach der Erkennung einer elektronischen Markierung kann die integrierte GPS-Funktion ausgewählt werden, um Informationen zu Breitengrad, Längengrad und synchronisierter Satellitenreferenzzeit zu erhalten. Die Positionierungsinformationen, Referenzzeitinformationen und Markierungsinformationen (ID, Tiefe usw.) können verknüpft und im Speicher des Ortungsgeräts zwischengespeichert werden. Die maximale lokale Cache-Information beträgt 9000 Stück (zyklischer Abdeckungsspeicher), die über die Bluetooth-Schnittstelle aufgezeichnet werden kann. Exportieren Sie eine Datei im CSV-Format auf den PC. Der gespeicherte Inhalt umfasst:

•  Datum: ' Jahr -Monat -Tag '

•  Zeit: ' Stunde: Minute: Sekunde '

•  Breitengrad: ' ddd ° mm. mm '

•  N_S: ' N ' oder ' S '

•  Längengrad: ' ddd ° mm. mm '

•  E_W: ' E ' oder 'W'

•  Einheitencode: ' ### '

•  AUSWEIS: ' ########## '

•  PK-Nummer: ' ## - ### - ### . ### # '(* Angepasste Funktion)

•  Tiefe: ' ### '

•  Firmenname: ' xxxx ' (* Angepasste Funktionen)

•  Typcode des identifizierten Objekts

•  Spezifikationscode des identifizierten Objekts (* kundenspezifische Merkmale)

* Ob der verwendete Detektor kundenspezifische Funktionen unterstützt, muss mit dem Hersteller abgeklärt werden

8. Wenn eine höhere Positionierungsgenauigkeit erforderlich ist, können RTK-Terminals mit der zugehörigen mobilen App verbunden werden, um Positionierungsinformationen zu sammeln und eine Positionierungsgenauigkeit im Zentimeterbereich zu erreichen. Derzeit werden nur RTK-Geräte einiger Hersteller unterstützt;

9. Hochauflösender 192 × 96-Punktmatrix-Bildschirm;

10. Auf beiden Seiten des Bildschirms befinden sich 1/4 Ports, mit denen die Seite des Locator -Bildschirms gemäß den Gewohnheiten der linken und rechten Hände gehalten werden kann, wodurch die Wechselwirkung zwischen dem Locator und der mobilen App erleichtert wird.

11. Unterstützt 3,5-mm-Mono-Kopfhöreranschluss;

12. Abnehmbarer Stützsockel mit Erweiterungssockel, reserviert für das Kabelroutenerkennungsmodul (in der Straßenkarte);

13. Häufigkeit:

•  Power2 134KHz (EU)

•  Wasser 145,7 kHz

•  Sanitär 121,6 kHz

•  Telekommunikation 101,4 kHz

•  Gas 83 kHz

•  Leistung1 169,8 kHz (CN)

•  Allgemein 66,35 kHz

•  CTV 77 kHz

    Hinweis: Die Anzahl der gleichzeitig vorhandenen Frequenzen des Locators beträgt 7

14. 1Unterstützt vier Batterielösungen:

•  14,8 V viersträngiger 18650-Lithium-Akku, mit einem Ladegerät;

•  14,8-V-4-Strang-18650-Batteriekasten + unabhängige vier 18650-Batterien, mit einem 18650-Ladegerät mit vier Steckplätzen;

•  14,8-V-4-Strang-18650-Batteriekasten, ohne Batterie und Ladegerät;

•  15-V-1,5-V-AA-Batteriekasten mit zehn Saiten, ohne Batterie und Ladegerät;

4 Leistungsparameter

• Material: ABS

• Gewicht:

•  2,45 kg ± 5 % – herkömmliche Antenne, ohne Sockel

•  2,85 kg ± 5 % – herkömmliche Antenne mit Sockel

•  3,1 kg ± 5 % – Erweiterte Antenne mit Sockel

•  Abmessungen (Länge * Breite * Höhe): 750 * 300 * 120 mm

•  Maximale Erkennungstiefe (leicht unterschiedlich bei verschiedenen Frequenzen):

•  Full Range Marker (YZ2400):> 2,8 m

•  Mittlere Reichweite + Markierung (ED2000): > 2,5 m

•  Mittelbereichsmarkierung (YZ1800): >2,2 m

•  Ballmarker (ED1500): >1,5 m

•  Oberflächennahe Markierung (ED1100): >0,8 m

•  Maximale ID-Lesetiefe (unterschiedlich in verschiedenen Frequenzen):

•  Full Range Marker (YZ2400ID-RW): 2,6 ~ 3,0 m

•  Mittlere Reichweite + Markierung (ED2000ID-RW): 2,2–2,5 m

•  Ballmarker (ED1500ID-RW): 1,5 m

•  Oberflächennahe Markierung (ED1100ID-RW): >0,8 m

• Maximale Schreibtiefe (in verschiedenen Frequenzen etwas unterschiedlich):

•  Vollbereichsmarkierung (YZ2400ID-RW): 0,5–0,8 m

•  Mittlere Reichweite + Markierung (ED2000ID-RW): 0,3–0,5 m

•  Ballmarker (ED1500ID-RW): 0,2–0,4 m

•  Nahoberflächenmarker (ED1100ID-RW): <0,3 m

•  Genauigkeit der Marker-Tiefenmessung: +/- 15% ± 5 cm

•  Wasserdichte Kapazität: IP54

•  Akkulaufzeit: 20 Stunden *

•  Batteriespannung: Lithiumbatterie 14,8 V, 3200 mAh, DC-Schnittstelle

•  Batterieabmessungen (Länge * Breite * Höhe): 130 * 36 * 20 mm

•  Batterieladegerät: 16,8 V, 1 A

•  GPS: extern (V100) oder Build-In (V200)

•  Kapazität der Markeraufzeichnungen: 250

•  Interner Anzeigetyp: LCD-Bildschirm mit Hintergrundbeleuchtung, 192 x 96 Punkte

* Notiz:

1. Die Akkulaufzeit wird bei 25 °C gemessen, wobei die Hintergrundbeleuchtung auf normaler Stufe und der Ton auf mittlerer Stufe zu 5 % genutzt werden. Das Verhältnis von Marker-Lesevorgängen zu Marker-Lokalisierung wird mit 1:1 angenommen.

2.  Bei Verwendung von AA-Batterien beträgt die Batterielebensdauer je nach Kapazität der Batterien etwa 5 bis 10 Stunden.

5.Benutzeroberfläche

•  Hauptbenutzeroberfläche von Locator

•  Nach der Verbindung von Android -Apps über Bluetooth werden alle Betriebsfunktionen des Locators von App übernommen





•  Durch Abfragen des Markierungspunkts durch die Karte können Sie Google Map auswählen, um zum ausgewählten Identifikationspunkt zu navigieren.

6 Vergleich der Versionsunterschiede

Version	ED-9000V100	ED-9000V200
Frequenz (* Kundenspezifische Frequenz)	83 kHz, 87 kHz (*), 101,4 kHz, 121,6 kHz, 145,7 kHz, 169,8 kHz, 66,35 kHz, 134 kHz (*), 77 kHz (*), 92 kHz (*)	83 kHz, 87 kHz (*), 101,4 kHz, 121,6 kHz, 145,7 kHz, 169,8 kHz, 66,35 kHz, 134 kHz (*), 77 kHz (*), 92 kHz (*)
Die Anzahl der Frequenzen, die gleichzeitig koexistieren können	7	7
RFID-Modus	ASK und FSK	ASK und FSK
Schreibmarker	√	√
LCD-Auflösung	19296	19296
Prompter Ton	Alarm oder Ring	Alarm oder Ring
Maximale Erkennungstiefe (keine ID)	Mid+： 2,4 ~ 2,5 m Kugel: >1,6 m Nagel:>0,8 m	Mid+： 2,4 ~ 2,5 m Kugel: >1,6 m Nagel:>0,8 m
Maximale ID-Lesetiefe	Mittel +: 2,2–2,6 m Kugel: 1,4–1,6 m Nagel:>0,8 m	Mittel +: 2,2–2,6 m Kugel: 1,4–1,6 m Nagel:>0,8 m
Maximale Marker -Schreibtiefe）	Mid +： 0,4 ~ 0,6 m Ball: 0,3 ~ 0,5 m Nagel: <0,3 m	Mid +： 0,4 ~ 0,6 m Ball: 0,3 ~ 0,5 m Nagel: <0,3 m
1/4 Telefonclip-Schnittstelle	√	√
3,5-Kopfhöreranschluss	√	√
GPS-In-GPS	˟	√
