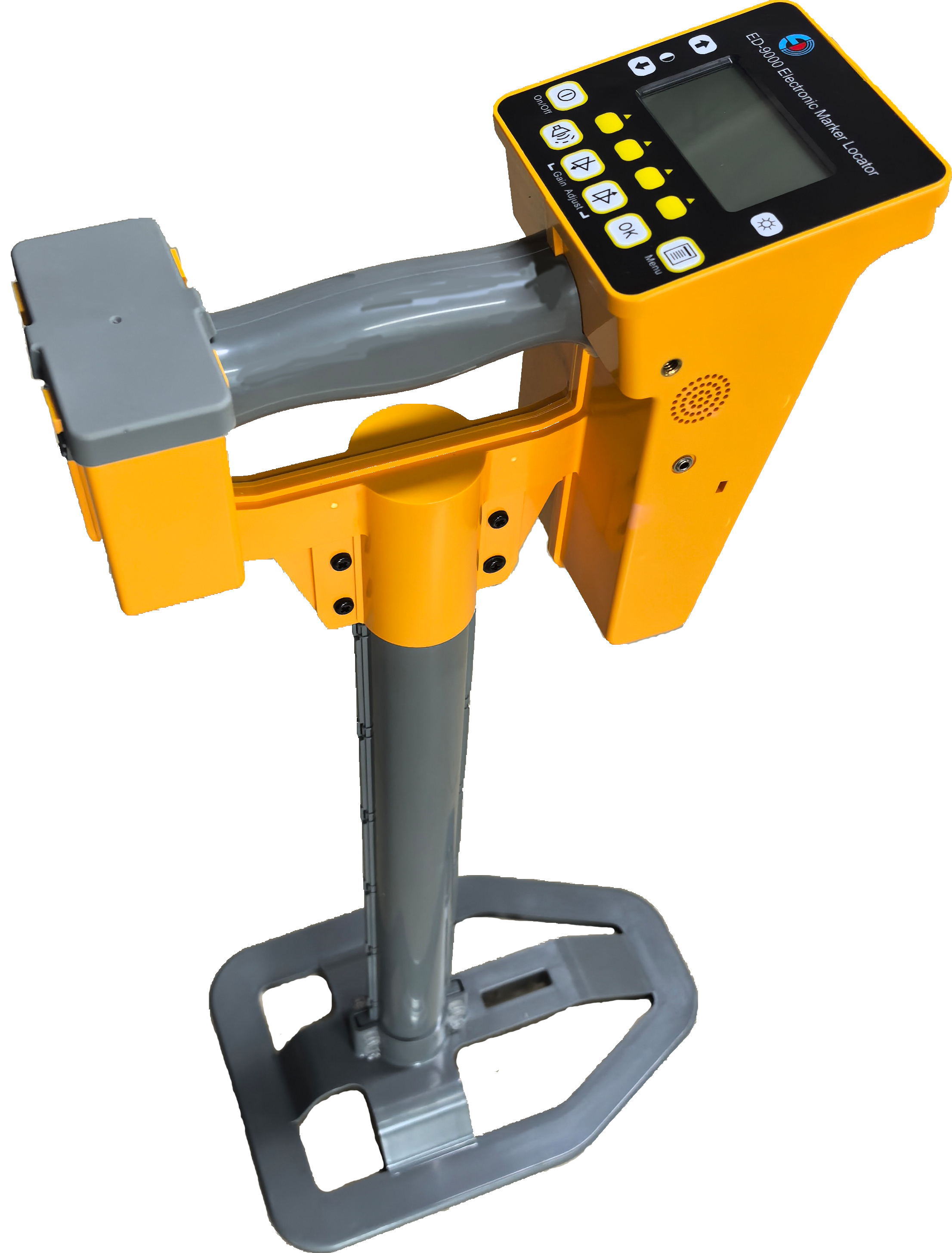

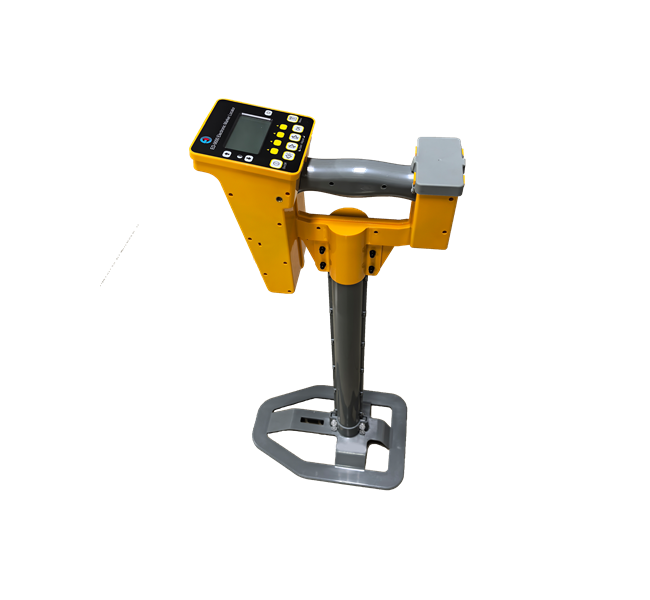

Le localisateur ED-9000 améliore encore les capacités de l'IOT et de la gestion numérique des actifs souterrains basés sur le localisateur ED-8000.

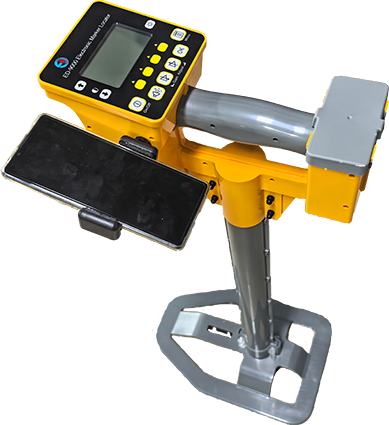

Le localisateur ED-9000 utilise une interface de clip pour téléphone mobile pour rendre l'interaction entre le localisateur et l'application mobile plus pratique ; La combinaison du GPS intégré et du logiciel PC dédié rend la collecte des données de marquage plus sécurisée ; Plusieurs solutions d'alimentation électrique résolvent complètement le problème du transport difficile des équipements équipés de batteries au lithium ; La base amovible hérite non seulement de l'avantage de positionnement précis de l'antenne à tige magnétique, mais permet également à la main de l'opérateur de quitter le localisateur à tout moment sans interrompre la détection, ce qui facilite son utilisation, même par une seule personne.
Le localisateur ED-9000 constitue une mise à niveau importante après une vaste collecte de commentaires de clients du monde entier. EEDENG Technology continuera à prêter attention aux besoins des clients et à optimiser continuellement ses produits.
Utilisé conjointement avec des marqueurs électroniques souterrains, localisez et identifiez diverses installations souterraines, y compris, mais sans s'y limiter :
Chemin du pipeline
Tuyau non métallique
Diverses valves
Compteur de mesure
Divers points de croisement
Tee
Changement de profondeur
Dispositif de réduction de la pression
Protection catholique
Point de contrôle de la pression
Port réservé intégré
Divers coudes
Changement de diamètre du tuyau
Puits d'eau
Couverture
Point de maintenance
1. Prend en charge la détection du signal de marqueur électronique analogique (sans ID), prend en charge toutes les fréquences de fonctionnement des marqueurs électroniques souterrains courants au niveau international, pour la détection du signal et la mesure de la profondeur ;
2. Grâce à une combinaison de technologies telles que l'amplification à verrouillage de phase, le filtrage multiple et le réglage de sensibilité haute et basse, il supprime efficacement le bruit ambiant tout en augmentant la profondeur de détection, offrant aux opérateurs une expérience utilisateur simple et intuitive ;
3. Prend en charge les marqueurs électroniques programmables, en préréglant les numéros d'identification dans la puce du marqueur et en les associant à des bases de données cloud, pour réaliser le stockage et l'interrogation des informations de marquage, y compris, mais sans s'y limiter : la date d'enterrement, le personnel de construction, le type et les spécifications de l'objet identifié (vanne, joint...), les coordonnées des points de marquage, les images avant de recouvrir le sol, etc.
4. Pour les scénarios qui ne conviennent pas aux clients de données cloud, tels que les zones éloignées avec de mauvais signaux de données sans fil, ou les situations où il n'est pas pratique de stocker les informations de marquage dans une base de données en raison de la sécurité des données, des informations simples telles que le type et les spécifications de l'objet identifié peuvent être directement écrites dans la puce interne du marqueur ;
5. L'ED-9000 peut sélectionner de manière flexible le mode RFID :
RFID Off : Mode détecte uniquement le signal d'induction électromagnétique du marqueur électronique souterrain sans décodage RFID. Il a une vitesse de réponse rapide et est compatible avec les marqueurs électroniques souterrains de même fréquence produits par différents fabricants, y compris les marqueurs ID ou Non ID ;
RFID automatique : Mode dans l'état de fonctionnement par défaut, seul le signal d'induction du marqueur électronique souterrain est détecté sans décodage RFID en temps réel. Il a une vitesse de réponse rapide et est compatible avec les marqueurs électroniques souterrains de même fréquence produits par différents fabricants, y compris les marqueurs ID ou Non ID. Le décodage ne sera effectué que lorsque le bouton de profondeur sera enfoncé ;
Mode RFID ON : la RFID décode en temps réel et envoie des informations rapides sur la tonalité et la force du signal uniquement lorsque le marqueur d'identification est trouvé. Cela peut complètement protéger l'influence des signaux d'interférence ;
6. Il dispose d’une application Android en option. Lors de la phase d’installation du marqueur électronique souterrain, il n’est pas nécessaire de transporter le localisateur. Seul n'importe quel téléphone mobile doté du système d'exploitation Android peut compléter la saisie et le téléchargement des informations de point d'identification en scannant le code à barres sur le marqueur ;
7. La version V200 est équipée d'une puce GPS intégrée au niveau du compteur. Après avoir détecté un marqueur électronique, la fonction GPS intégrée peut être sélectionnée pour obtenir des informations sur la latitude, la longitude et l'heure de référence satellite synchronisée. Les informations de positionnement, les informations de temps de référence et les informations de marquage (ID, profondeur, etc.) peuvent être associées et mises en cache dans la mémoire du localisateur. Les informations maximales du cache local sont de 9 000 éléments (stockage de couverture cyclique), qui peuvent être enregistrées via l'interface Bluetooth. Exportez le fichier au format CSV vers un PC, le contenu stocké comprend :
Date : ' Année -Mois -Jour '
Heure : ' Heure : Minute : Seconde '
Latitude : ' jj ° mm. mm '
N_S : ' N ' ou ' S '
Longitude : ' jj ° mm. mm '
E_W : ' E ' ou 'W'
Code de l'unité : ' ### '
IDENTIFIANT: ' ########## '
Numéro PK : ' ## - ### - ### . ### # '(* Fonctionnalité personnalisée)
Profondeur: ' ### '
Nom de l'entreprise : ' xxxx ' (* Fonctionnalités personnalisées)
Code de type de l'objet identifié
Code de spécification de l'objet identifié (* caractéristiques personnalisées)
* La question de savoir si le détecteur utilisé prend en charge des fonctionnalités personnalisées doit être confirmée auprès du fabricant.
8. Si une précision de positionnement plus élevée est requise, les terminaux RTK peuvent être connectés à l'application mobile qui l'accompagne pour collecter des informations de positionnement et atteindre une précision de positionnement du point d'identification au niveau centimétrique. Actuellement, seuls les appareils RTK de certains fabricants sont pris en charge ;
9. Écran d'affichage haute résolution à matrice de points 192 × 96 ;
10. Il y a 1/4 de ports des deux côtés de l'écran, qui peuvent être utilisés pour maintenir le côté de l'écran du localisateur selon les habitudes des mains gauche et droite, facilitant ainsi l'interaction entre le localisateur et l'application mobile ;
11. Prend en charge la prise casque mono 3,5 mm ;
12. Support de base amovible avec prise d'extension, réservé au module de détection d'itinéraire de câble (dans la feuille de route) ;
13. Fréquence :
Puissance2 134 kHz (UE)
Eau 145,7 kHz
Sanitaire 121,6 kHz
Télécom 101,4 kHz
Gaz 83 kHz
Puissance1 169,8 kHz (CN)
Général 66,35 kHz
CTV 77Khz
Remarque : Le nombre de fréquences coexistantes du localisateur est de 7
14. 1Prend en charge quatre solutions de batterie :
Batterie au lithium 14,8 V à quatre cordes 18650, avec un chargeur ;
Boîtier de batterie 18650 à quatre chaînes 14,8 V + quatre batteries 18650 indépendantes, avec un chargeur 18650 avec quatre emplacements ;
Boîtier de batterie 14,8 V à quatre cordes 18650, sans batterie ni chargeur ;
Boîtier de batterie AA 15 V à dix cordes 1,5 V, sans batterie ni chargeur ;
Matériel: Abs
Poids:
2,45Kg ± 5% - Antenne conventionnelle, sans embase
2,85Kg ± 5% - Antenne conventionnelle, avec embase
3,1Kg ± 5% - Antenne étendue, avec base
Dimensions (longueur * largeur * hauteur) :750 * 300 * 120 mm
Profondeur de détection maximale (légèrement différente selon les fréquences) :
Marqueur de gamme complète (YZ2400) : > 2,8 m
Marqueur de portée moyenne + (ED2000): > 2,5 m
Marqueur de portée moyenne (YZ1800) : > 2,2 m
Marqueur de balle (ED1500) : > 1,5 m
Marqueur proche de la surface (ED1100) : > 0,8 m
Profondeur maximale de lecture d'identité (différente selon les fréquences) :
Marqueur de gamme complète (YZ2400ID-RW) : 2,6 ~ 3,0 m
Marqueur de portée moyenne + (ED2000ID-RW): 2,2 ~ 2,5 m
Marqueur de balle (ED1500ID-RW) : 1,5 m
Marqueur proche de la surface (ED1100ID-RW) : > 0,8 m
Profondeur d'écriture maximale (légèrement différente selon les fréquences) :
Marqueur de gamme complète (YZ2400ID-RW) : 0,5 ~ 0,8 m
Marqueur de portée moyenne + (ED2000ID-RW): 0,3 ~ 0,5 m
Marqueur de balle (ED1500ID-RW) : 0,2 ~ 0,4 m
Marqueur proche de la surface (ED1100ID-RW) : <0,3 m
Précision de la mesure de la profondeur du marqueur : +/- 15 % ±5 cm
Capacité étanche: IP54
Autonomie de la batterie : 20 heures*
Volt de la batterie : batterie au lithium 14,8 V, 3 200 mAh, interface CC.
Dimensions de la batterie (longueur * largeur * hauteur) : 130 * 36 * 20 mm
Chargeur de batterie : 16,8 V, 1 A
GPS : externe (V100) ou intégré (V200)
Capacité des enregistrements de marqueurs : 250
Type d'affichage interne : écran LCD rétroéclairé, 192*96 points
* Note:
La durée de vie de la batterie est mesurée à 25ºC, avec 5% d'utilisation du rétroéclairage à un niveau normal et de l'audio à un niveau moyen. Le rapport entre les opérations de lecture de marqueur et la localisation de marqueur est supposé être de 1:1.
Lorsque vous utilisez des piles AA, la durée de vie des piles est d'environ 5 à 10 heures selon la capacité des piles.

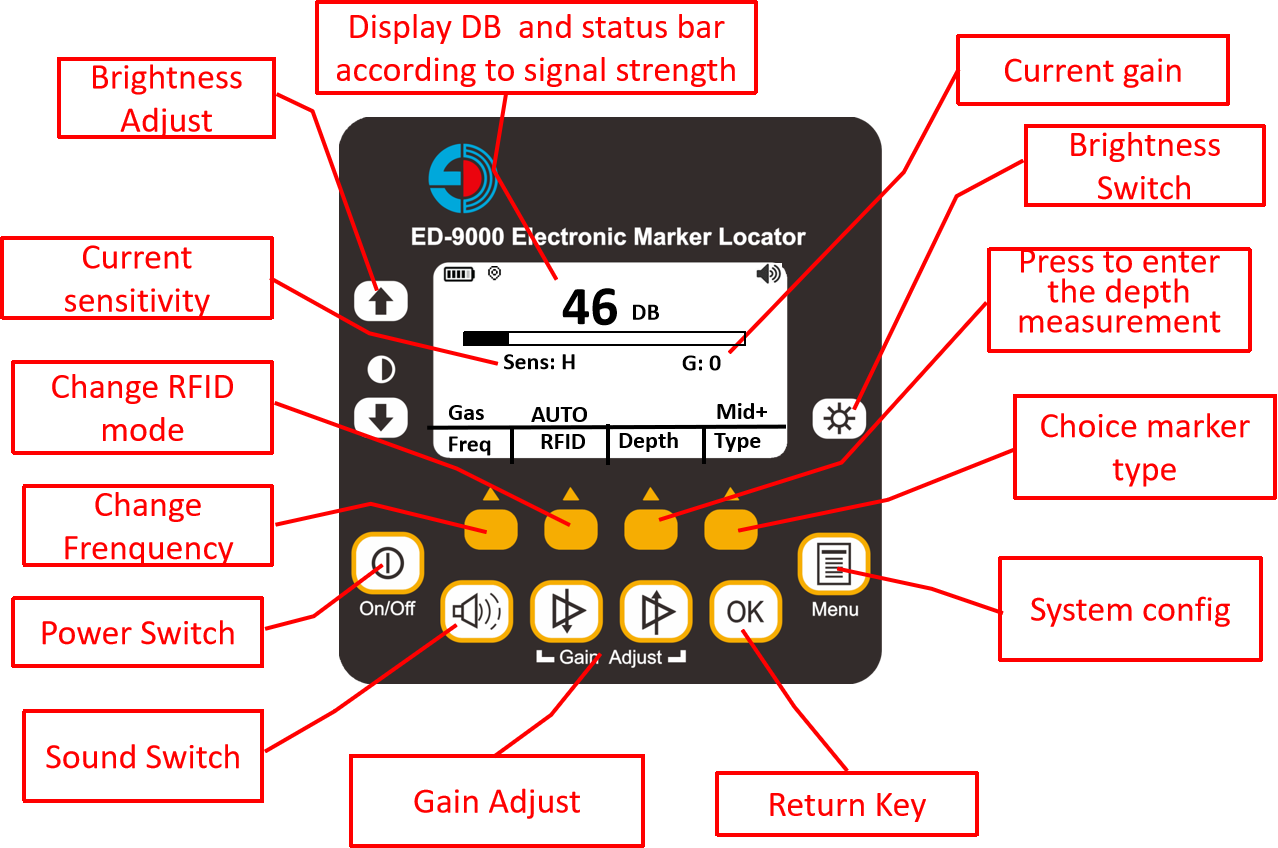

Interface utilisateur principale du localisateur

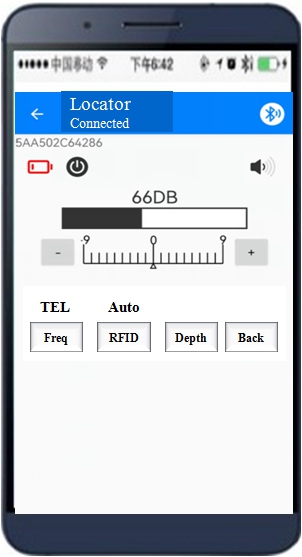

Après avoir connecté l'application Android via Bluetooth, toutes les fonctions opérationnelles du localisateur sont prises en charge par l'application

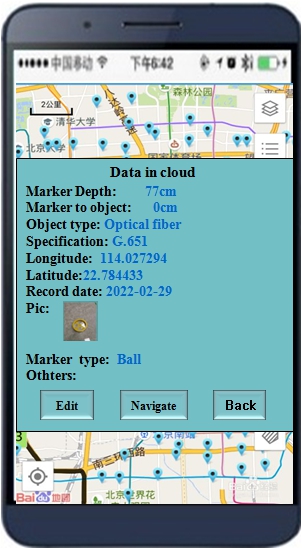

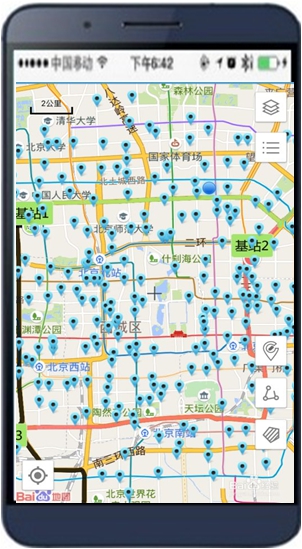

En interrogeant le point de marquage via la carte, vous pouvez sélectionner Google Map pour naviguer vers le point d'identification sélectionné.
Version |
ED-9000V100 |
ED-9000V200 |
Fréquence (* Fréquence personnalisée) |
83 kHz, 87 kHz (*), 101,4 kHz, 121,6 kHz, 145,7 kHz, 169,8 kHz, 66,35 kHz, 134 kHz (*), 77 kHz (*), 92 kHz (*) |
83 kHz, 87 kHz (*), 101,4 kHz, 121,6 kHz, 145,7 kHz, 169,8 kHz, 66,35 kHz, 134 kHz (*), 77 kHz (*), 92 kHz (*) |
Le nombre de fréquences pouvant coexister simultanément |
7 |
7 |
Mode RFID |
DEMANDER et FSK |
DEMANDER et FSK |
Marqueur d'écriture |
√ |
√ |
Résolution LCD |
19296 |
19296 |
Son rapide |
Alarme ou sonnerie |
Alarme ou sonnerie |
Profondeur de détection maximale (sans ID) |
Moyen+ : 2,4 ~ 2,5 m Balle ：> 1,6 m Clou ：> 0,8 m |
Moyen+ : 2,4 ~ 2,5 m Balle ：> 1,6 m Clou ：> 0,8 m |
Profondeur maximale de lecture d'identité |
Moyen + : 2,2 ~ 2,6 m Balle : 1,4 ~ 1,6 m Clou ：> 0,8 m |
Moyen + : 2,2 ~ 2,6 m Balle : 1,4 ~ 1,6 m Clou ：> 0,8 m |
Profondeur d'écriture maximale du marqueur） |
Moyen + : 0,4 ~ 0,6 m. Boule : 0,3 ~ 0,5 m. Clou : <0,3 m |
Moyen + : 0,4 ~ 0,6 m. Boule : 0,3 ~ 0,5 m. Clou : <0,3 m |
Interface de clip de téléphone 1/4 |
√ |
√ |
Prise casque 3,5 |
√ |
√ |
GPS intégré |
˟ |
√ |

Le localisateur ED-9000 améliore encore les capacités de l'IOT et de la gestion numérique des actifs souterrains basés sur le localisateur ED-8000.
Le localisateur ED-9000 utilise une interface de clip pour téléphone mobile pour rendre l'interaction entre le localisateur et l'application mobile plus pratique ; La combinaison du GPS intégré et du logiciel PC dédié rend la collecte des données de marquage plus sécurisée ; Plusieurs solutions d'alimentation électrique résolvent complètement le problème du transport difficile des équipements équipés de batteries au lithium ; La base amovible hérite non seulement de l'avantage de positionnement précis de l'antenne à tige magnétique, mais permet également à la main de l'opérateur de quitter le localisateur à tout moment sans interrompre la détection, ce qui facilite son utilisation, même par une seule personne.
Le localisateur ED-9000 constitue une mise à niveau importante après une vaste collecte de commentaires de clients du monde entier. EEDENG Technology continuera à prêter attention aux besoins des clients et à optimiser continuellement ses produits.
Utilisé conjointement avec des marqueurs électroniques souterrains, localisez et identifiez diverses installations souterraines, y compris, mais sans s'y limiter :
Chemin du pipeline
Tuyau non métallique
Diverses valves
Compteur
Différents points de passage
Tee
Changement de profondeur
Dispositif de réduction de la pression
Protection catholique
Point de contrôle de pression
Port réservé intégré
Divers coudes
Changement de diamètre du tuyau
Bien arroser
Couverture
Point d'entretien
1. Prend en charge la détection du signal de marqueur électronique analogique (sans ID), prend en charge toutes les fréquences de fonctionnement des marqueurs électroniques souterrains courants au niveau international, pour la détection du signal et la mesure de la profondeur ;
2. Grâce à une combinaison de technologies telles que l'amplification à verrouillage de phase, le filtrage multiple et le réglage de sensibilité haute et basse, il supprime efficacement le bruit ambiant tout en augmentant la profondeur de détection, offrant aux opérateurs une expérience utilisateur simple et intuitive ;
3. Prend en charge les marqueurs électroniques programmables, en préréglant les numéros d'identification dans la puce du marqueur et en les associant à des bases de données cloud, pour réaliser le stockage et l'interrogation des informations de marquage, y compris, mais sans s'y limiter : la date d'enterrement, le personnel de construction, le type et les spécifications de l'objet identifié (vanne, joint...), les coordonnées des points de marquage, les images avant de recouvrir le sol, etc.
4. Pour les scénarios qui ne conviennent pas aux clients de données cloud, tels que les zones éloignées avec de mauvais signaux de données sans fil, ou les situations où il n'est pas pratique de stocker les informations de marquage dans une base de données en raison de la sécurité des données, des informations simples telles que le type et les spécifications de l'objet identifié peuvent être directement écrites dans la puce interne du marqueur ;
5. L'ED-9000 peut sélectionner de manière flexible le mode RFID :
RFID Off : Mode détecte uniquement le signal d'induction électromagnétique du marqueur électronique souterrain sans décodage RFID. Il a une vitesse de réponse rapide et est compatible avec les marqueurs électroniques souterrains de même fréquence produits par différents fabricants, y compris les marqueurs ID ou Non ID ;
RFID automatique : Mode dans l'état de fonctionnement par défaut, seul le signal d'induction du marqueur électronique souterrain est détecté sans décodage RFID en temps réel. Il a une vitesse de réponse rapide et est compatible avec les marqueurs électroniques souterrains de même fréquence produits par différents fabricants, y compris les marqueurs ID ou Non ID. Le décodage ne sera effectué que lorsque le bouton de profondeur sera enfoncé ;
Mode RFID ON : la RFID décode en temps réel et envoie des informations rapides sur la tonalité et la force du signal uniquement lorsque le marqueur d'identification est trouvé. Cela peut complètement protéger l'influence des signaux d'interférence ;
6. Il dispose d’une application Android en option. Lors de la phase d’installation du marqueur électronique souterrain, il n’est pas nécessaire de transporter le localisateur. Seul n'importe quel téléphone mobile doté du système d'exploitation Android peut compléter la saisie et le téléchargement des informations de point d'identification en scannant le code à barres sur le marqueur ;
7. La version V200 est équipée d'une puce GPS intégrée au niveau du compteur. Après avoir détecté un marqueur électronique, la fonction GPS intégrée peut être sélectionnée pour obtenir des informations sur la latitude, la longitude et l'heure de référence satellite synchronisée. Les informations de positionnement, les informations de temps de référence et les informations de marquage (ID, profondeur, etc.) peuvent être associées et mises en cache dans la mémoire du localisateur. Les informations maximales du cache local sont de 9 000 éléments (stockage de couverture cyclique), qui peuvent être enregistrées via l'interface Bluetooth. Exportez le fichier au format CSV vers un PC, le contenu stocké comprend :
Date : ' Année -Mois -Jour '
Heure : ' Heure : Minute : Seconde '
Latitude : ' jj ° mm. mm '
N_S : ' N ' ou ' S '
Longitude : ' jj ° mm. mm '
E_W : ' E ' ou 'W'
Code de l'unité : ' ### '
IDENTIFIANT: ' ########## '
Numéro PK : ' ## - ### - ### . ### # '(* Fonctionnalité personnalisée)
Profondeur: ' ### '
Nom de l'entreprise : ' xxxx ' (* Fonctionnalités personnalisées)
Code de type de l'objet identifié
Code de spécification de l'objet identifié (* caractéristiques personnalisées)
* La question de savoir si le détecteur utilisé prend en charge des fonctionnalités personnalisées doit être confirmée auprès du fabricant.
8. Si une précision de positionnement plus élevée est requise, les terminaux RTK peuvent être connectés à l'application mobile qui l'accompagne pour collecter des informations de positionnement et atteindre une précision de positionnement du point d'identification au niveau centimétrique. Actuellement, seuls les appareils RTK de certains fabricants sont pris en charge ;
9. Écran d'affichage haute résolution à matrice de points 192 × 96 ;
10. Il y a 1/4 de ports des deux côtés de l'écran, qui peuvent être utilisés pour maintenir le côté de l'écran du localisateur selon les habitudes des mains gauche et droite, facilitant ainsi l'interaction entre le localisateur et l'application mobile ;
11. Prend en charge la prise casque mono 3,5 mm ;
12. Support de base amovible avec prise d'extension, réservé au module de détection d'itinéraire de câble (dans la feuille de route) ;
13. Fréquence :
Puissance2 134 kHz (UE)
Eau 145,7 kHz
Sanitaire 121,6 kHz
Télécom 101,4 kHz
Gaz 83 kHz
Puissance1 169,8 kHz (CN)
Général 66,35 kHz
CTV 77Khz
Remarque : Le nombre de fréquences coexistantes du localisateur est de 7
14. 1Prend en charge quatre solutions de batterie :
Batterie au lithium 14,8 V à quatre cordes 18650, avec un chargeur ;
Boîtier de batterie 18650 à quatre chaînes 14,8 V + quatre batteries 18650 indépendantes, avec un chargeur 18650 avec quatre emplacements ;
Boîtier de batterie 14,8 V à quatre cordes 18650, sans batterie ni chargeur ;
Boîtier de batterie AA 15 V à dix cordes 1,5 V, sans batterie ni chargeur ;
Matériel:ABS
Poids:
2,45Kg ± 5% - Antenne conventionnelle, sans embase
2,85Kg ± 5% - Antenne conventionnelle, avec embase
3,1Kg ± 5% - Antenne étendue, avec base
Dimensions (longueur * largeur * hauteur) :750 * 300 * 120 mm
Profondeur de détection maximale (légèrement différente selon les fréquences) :
Marqueur de gamme complète (YZ2400) : > 2,8 m
Marqueur de portée moyenne + (ED2000): > 2,5 m
Marqueur de portée moyenne (YZ1800) : > 2,2 m
Marqueur de balle (ED1500) : > 1,5 m
Marqueur proche de la surface (ED1100) : > 0,8 m
Profondeur maximale de lecture d'identité (différente selon les fréquences) :
Marqueur de gamme complète (YZ2400ID-RW) : 2,6 ~ 3,0 m
Marqueur de portée moyenne + (ED2000ID-RW): 2,2 ~ 2,5 m
Marqueur de balle (ED1500ID-RW) : 1,5 m
Marqueur proche de la surface (ED1100ID-RW) : > 0,8 m
Profondeur d'écriture maximale (légèrement différente dans différentes fréquences):
Marqueur de gamme complète (YZ2400ID-RW) : 0,5 ~ 0,8 m
Marqueur de portée moyenne + (ED2000ID-RW): 0,3 ~ 0,5 m
Marqueur de balle (ED1500ID-RW) : 0,2 ~ 0,4 m
Marqueur proche de la surface (ED1100ID-RW) : <0,3 m
Précision de la mesure de la profondeur du marqueur: +/- 15% ± 5cm
Capacité étanche: IP54
Autonomie de la batterie : 20 heures*
Volt de la batterie : batterie au lithium 14,8 V, 3 200 mAh, interface CC.
Dimensions de la batterie (longueur * largeur * hauteur) : 130 * 36 * 20 mm
Chargeur de batterie : 16,8 V, 1 A
GPS : externe (V100) ou intégré (V200)
Capacité des enregistrements de marqueurs : 250
Type d'affichage interne : écran LCD rétroéclairé, 192*96 points
* Note:
La durée de vie de la batterie est mesurée à 25ºC, avec 5% d'utilisation du rétroéclairage à un niveau normal et de l'audio à un niveau moyen. Le rapport entre les opérations de lecture de marqueur et la localisation de marqueur est supposé être de 1:1.
Lorsque vous utilisez des piles AA, la durée de vie des piles est d'environ 5 à 10 heures selon la capacité des piles.
Interface utilisateur principale du localisateur
Après avoir connecté l'application Android via Bluetooth, toutes les fonctions opérationnelles du localisateur sont prises en charge par l'application
En interrogeant le point de marquage via la carte, vous pouvez sélectionner Google Map pour naviguer vers le point d'identification sélectionné.
Version |
ED-9000V100 |
ED-9000V200 |
Fréquence (* Fréquence personnalisée) |
83 kHz, 87 kHz (*), 101,4 kHz, 121,6 kHz, 145,7 kHz, 169,8 kHz, 66,35 kHz, 134 kHz (*), 77 kHz (*), 92 kHz (*) |
83 kHz, 87 kHz (*), 101,4 kHz, 121,6 kHz, 145,7 kHz, 169,8 kHz, 66,35 kHz, 134 kHz (*), 77 kHz (*), 92 kHz (*) |
Le nombre de fréquences pouvant coexister simultanément |
7 |
7 |
Mode RFID |
DEMANDER et FSK |
DEMANDER et FSK |
Marqueur d'écriture |
√ |
√ |
Résolution LCD |
19296 |
19296 |
Son rapide |
Alarme ou sonnerie |
Alarme ou sonnerie |
Profondeur de détection maximale (sans ID) |
Moyen+ : 2,4 ~ 2,5 m Balle ：> 1,6 m Clou ：> 0,8 m |
Moyen+ : 2,4 ~ 2,5 m Balle ：> 1,6 m Clou ：> 0,8 m |
Profondeur maximale de lecture d'identité |
Moyen + : 2,2 ~ 2,6 m Balle : 1,4 ~ 1,6 m Clou ：> 0,8 m |
Moyen + : 2,2 ~ 2,6 m Balle : 1,4 ~ 1,6 m Clou ：> 0,8 m |
Profondeur d'écriture maximale du marqueur） |
Moyen + : 0,4 ~ 0,6 m. Boule : 0,3 ~ 0,5 m. Clou : <0,3 m |
Moyen + : 0,4 ~ 0,6 m. Boule : 0,3 ~ 0,5 m. Clou : <0,3 m |
Interface de clip de téléphone 1/4 |
√ |
√ |
Prise casque 3,5 |
√ |
√ |
GPS intégré |
˟ |
√ |
