De ondergrondse elektronische marker uit de ED2000-serie is uitgerust met een inductiespoel met een diameter van 19 cm en een sterk inductiesignaal, dat kan worden gebruikt voor elektronische identificatie van diepere ondergrondse pijpleidingen of faciliteiten.
De ED2000-schijfmarker is ontworpen en geproduceerd volgens internationale standaardfrequenties en is compatibel met elektronische markerlocators die zijn ontworpen en geproduceerd volgens internationale standaardfrequenties (zonder ID-modus). De ED2000 kan ook worden uitgerust met RFID-chips met twee modulatiemodi, ASK en FSK, die elektronische informatiemarkeringen worden. Via het ID-nummer in de markering kan gronddetectiepersoneel duidelijk vaststellen dat wat ze hebben gevonden de doelmarkering is die vooraf is begraven, zonder te vermoeden of het een interferentiesignaal is of een maker die door andere eenheden is begraven. Voor ID-markeringen kan gronddetectiepersoneel, na het verkrijgen van het ID-nummer, het ID-nummer gebruiken om te zoeken naar informatie met betrekking tot het geïdentificeerde object dat is opgeslagen in de clouddatabase (zoals het type, specificaties en foto's voordat het wordt bedekt met grond), wat visueel beheer van ondergrondse pijpleidingen of faciliteiten kan bewerkstelligen.
De ED2000ID-RW-typemarkering, uitgerust met FSK RFID-chips, ondersteunt ook het rechtstreeks schrijven van eenvoudige informatie zoals het markeringstype en de specificaties in de interne chip van de markering met behulp van de ED8000V400-versielocator voordat de grond wordt bedekt. Voor afgelegen gebieden met slechte draadloze signalen, of voor gebruikers die vanwege informatiebeveiligingsfactoren geen gemarkeerde objectinformatie naar de cloud kunnen uploaden, wordt een directere oplossing voor informatiebeheer geboden.
ED2000 kan met een bepaald interval worden geïnstalleerd, of bij het keren van een veranderende trend en op sommige gebeurtenispunten, zoals verbindingspunten, kleppen, putdeksels, T-vormige aftakkingen, enz. Afhankelijk van het projectbelang en het projectbudget kan de installatiedichtheid variëren van enkele meters tot tientallen meters, meestal 10-20 meter.
· Pijpleidingpad
· Niet-metalen buis
· Diverse ventielen
· Meetmeter
· Diverse kruispunten
· T-stuk
· Diepteverandering
· Drukreduceerapparaat
· Katholieke bescherming
· Drukcontrolepunt
· Ingebouwde gereserveerde poort
· Diverse ellebogen
· Wijziging van de buisdiameter
· Waterput
· Omslag
· Onderhoudspunt
· ……
HDPE- of ABS-verpakking, bestand tegen chemische corrosie
Diameter: 21,5 centimeter
Dikte: 3 centimeter
Gewicht: 0,217 kg ± 10%
Waterdicht niveau: IP68
Anti-valvermogen: bestand tegen vallen vanaf een hoogte van 3 meter zonder de elektrische prestaties te beïnvloeden
Drukweerstand: bestand tegen een druk van 20KN zonder beschadigd te raken
Werktemperatuur: -30 ℃ ~ 55 ℃;
Opslagtemperatuur: -30 ℃~55 ℃
Werkfrequentie (aanpasbaar):
· Vermogen 169,8 kHz
· Water 145,7 kHz
· Sanitair 121,6 kHz
· Telecommunicatie 101,4 kHz
· Gas 83 kHz
· P_EU 134 kHz
· Algemeen 66,35 kHz
Kenmerken |
Model |
||
ED2000-XR |
ED2000ID-R |
ED2000ID-RW |
|
Geen ID maximale detecteerbare diepte |
2,2~2,5m |
2,2~2,5m |
2,2~2,5m |
Maximale ID-leesdiepte |
Niet ondersteund |
1,8~2,1m |
2,3~2,6m |
Maximale schrijfdiepte |
Niet ondersteund |
Niet ondersteund |
0,4~0,6m |
ID-nummerformaat |
Niet ondersteund |
3-cijferig fabrikantnummer + 10-cijferig ID-nummer |
3-cijferig klantnummer+10-cijferig ID-nummer |
Beschrijfbare informatie-inhoud |
Niet ondersteund |
Niet ondersteund |
Type en specificatie van het geïdentificeerde object |

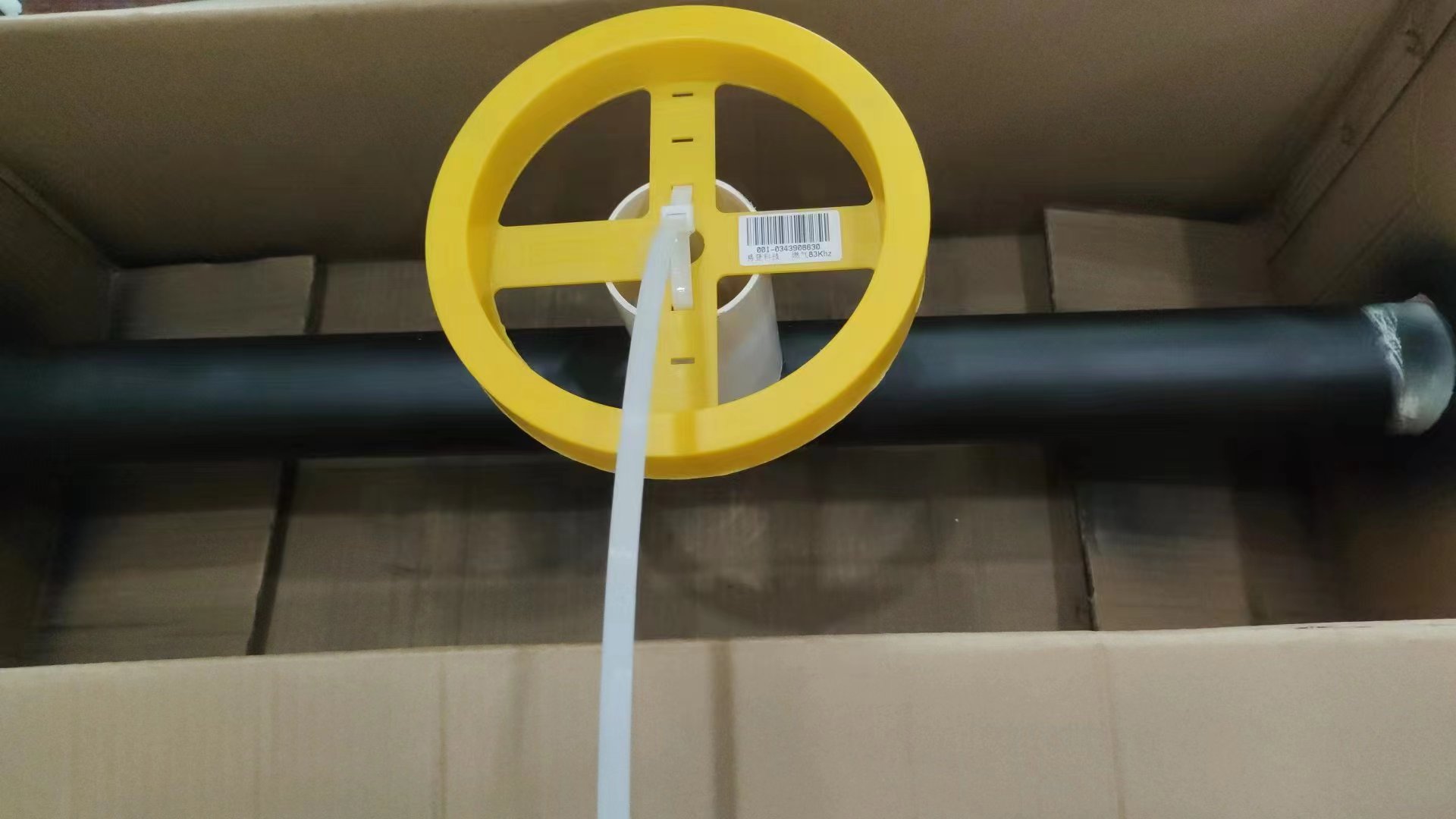

De elektronische schijfmarkering moet boven de pijpleiding worden geïnstalleerd en zo horizontaal mogelijk worden gehouden. De niet-metalen buis moet rechtstreeks aan de pijpleiding worden bevestigd en met kabelbinders worden vastgezet. Bij het afdekken van de grond moet zand of zand worden gebruikt om de opening tussen de markering en de pijpleiding te vullen om ongelijkmatige kracht op de markering na het afdekken van de grond te voorkomen.
Gezien de onzekerheid over de latere dikte van de bodembedekking, wordt over het algemeen aanbevolen dat de ingraafdiepte minder dan 80% van de maximaal detecteerbare diepte van het model bedraagt.
Om onderlinge interferentie tussen markeringen te voorkomen, moet de afstand tussen twee aangrenzende markeringen groter zijn dan 1,5 meter.
.
Druk de markering niet onder de leiding of het gemarkeerde object.
Als het een metalen buis betreft, moet de marker op een afstand van minimaal 12 cm van de bovenkant van de buis worden gehouden en mogen er geen metalen voorwerpen de marker bedekken.
