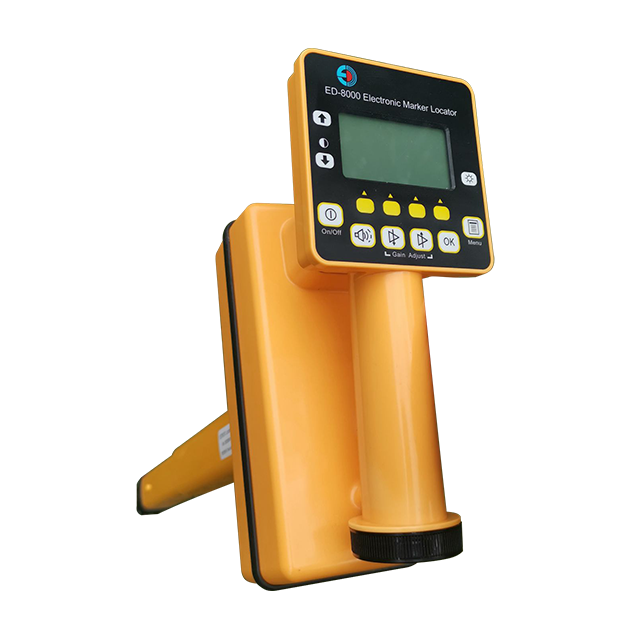

ED-8000은 아날로그 모드(ID 없음)와 디지털 모드(RFID)의 두 가지 모드를 지원할 수 있습니다. 아날로그 모드에서 ED-8000은 표준 주파수(가스 83khz, 통신 101.4khz, 위생 121.6kHz, 물 145.7khz, 전력 169.8khz/134khz, 일반 66.35/133.3khz, TV 77khz)의 모든 전자 마커를 감지할 수 있습니다. EEDENG 기술 또는 3M은 아날로그 모드에서 ed-8000으로 감지할 수 있습니다. 디지털 모드에서 ED-8000은 EEDENG 기술로 제조된 ID 마커를 감지할 수 있으며 식별된 데이터를 관리하기 위한 Android 앱 및 클라우드 스토리지(옵션)가 장착되어 지하 파이프라인의 시각적 관리를 실현합니다.
다음을 포함하되 이에 국한되지 않는 다양한 지하 시설을 찾아 식별합니다.
영형 파이프라인 경로
영형 비금속 파이프
영형 각종 밸브
영형 미터링 미터
영형 다양한 교차점
영형 티
영형 깊이 변화
영형 감압 장치
영형 음극 보호
영형 압력 조절점
영형 내장된 예약 포트
영형 다양한 팔꿈치
영형 파이프 직경 변경
영형 우물
영형 씌우다
영형 유지보수 포인트
1. 지하 파이프라인 전자 식별 시스템을 형성하기 위해 지하 전자 마커와 함께 사용됩니다.
2. 디지털 모드에서는 마커에 미리 설정된 ID 번호를 읽을 수 있습니다. ID번호와 연계된 클라우드 데이터베이스를 통해 현장 이미지, 매설일자, 시공인력, 지하시설물 카테고리(밸브, 조인트 등), 지하시설물 재질 및 규모 등 지하시설물에 대한 보다 많은 정보를 얻을 수 있습니다.
3. ED8000i는 RFID 모드를 유연하게 선택할 수 있습니다.
ID 없음 모드: RFID 디코딩 없이 지하 전자 마커의 전자기 유도 신호만 감지합니다. 응답 속도가 빠르고 ID 또는 Non-ID 마커를 포함하여 다양한 제조업체에서 생산하는 동일한 주파수의 지하 전자 마커와 호환됩니다.
자동 모드: 기본 작동 상태에서는 실시간 RFID 디코딩 없이 지하 전자 마커의 유도 신호만 감지됩니다. 응답 속도가 빠르고 ID, Non-ID 마커 등 다양한 제조업체에서 생산하는 동일한 주파수의 지하 전자 마커와 호환됩니다. 심도 버튼을 누를 때까지 디코딩이 수행되지 않습니다.
RFID ON 모드: RFID는 실시간으로 디코딩되고 ID 마커가 발견된 경우에만 프롬프트 톤과 신호 강도 정보를 보냅니다. 이 모드에서는 로케이터의 응답 속도가 약간 느려집니다. 간섭 신호의 영향을 완벽하게 차단할 수 있다는 장점이 있습니다. 알림이 있는 한 마커가 발견되었음을 확인할 수 있습니다.
4. 선택적인 안드로이드 앱이 있습니다. 지하 전자마커 설치단계에서는 검출기 호스트를 휴대할 필요가 없습니다. Android 또는 Hongmeng OS가 탑재된 휴대폰에서만 바코드를 스캔하여 식별 포인트 정보 입력 및 업로드를 완료할 수 있습니다.
5. Android OS로 특수 위성 포지셔닝 휴대용 단말기를 지원하고 식별 지점의 센티미터 수준 포지셔닝 정확도를 달성합니다.
6. 식별 정보의 클라우드 저장을 지원합니다.
7. 기둥 안테나는 보다 정확한 위치 지정을 지원할 수 있습니다.
소재: ABS
무게: 2.9kg ~3.3kg(안테나 크기에 따라 다름)
크기(길이 * 너비 * 높이):750*280*120mm
빈도(맞춤설정 가능):
· 전력 169.8kHz 또는 134Khz(EU)
· 물 145.7kHz
· 위생 121.6kHz
· 통신 101.4kHz
· 가스 83kHz
· 케이블 TV 77kHz
· 일반 66.35kHz
최대 감지 깊이(주파수 및 안테나 구성에 따라 약간 다름):
· 전범위 마커(YZ2400 ): 2.5~2.8m
· 중거리+마커(ED2000): 2.2~2.4m
· 중간 범위 마커(YZ1800 ): >2.0m
· 볼마커(ED1500) : 1.4~1.6m
· 근면마커(ED1100 ) : 0.7~1.3m
최대 ID 판독 깊이(주파수 및 안테나 구성에 따라 약간 다름):
· 전범위 마커(YZ2400ID): 2.2~2.5m
· 중거리+ 마커(ED2000ID): 1.8~2.2m
· 볼마커(ED1500ID): 1.2~1.4m
· 표면마커(ED1100ID) : 0.7~1.2m
마커 깊이 측정 정확도: +/- 15% ±5cm
방수 용량: IP54

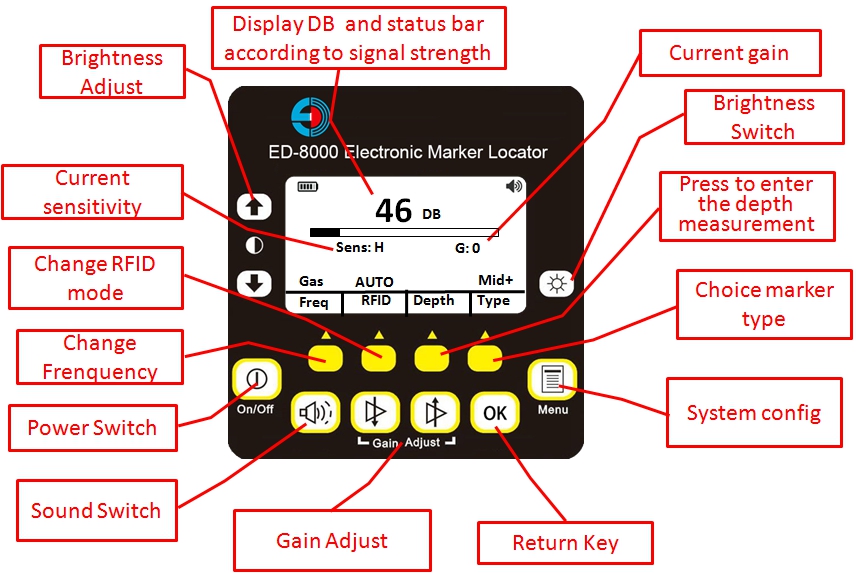

Ø 로케이터 메인 UI

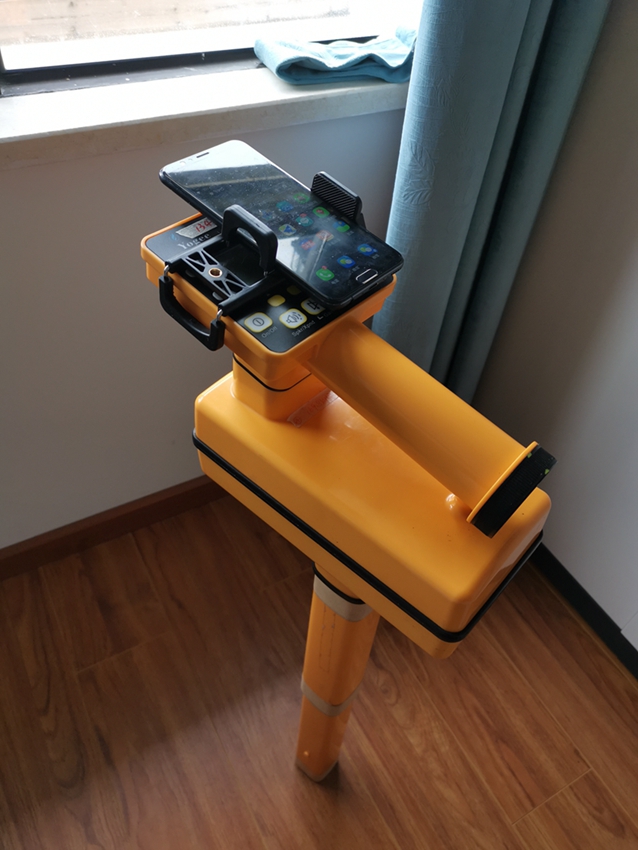

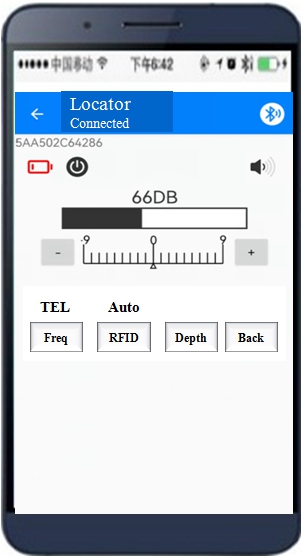

영형 블루투스를 통해 Android 앱을 연결하면 감지기의 모든 작동 기능이 앱으로 이어집니다.

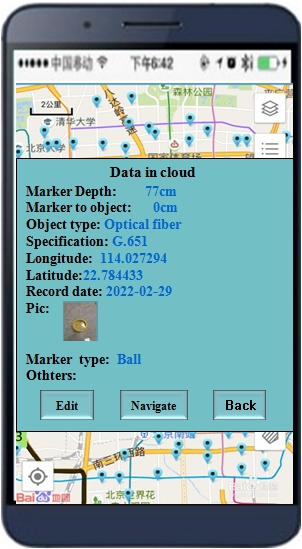

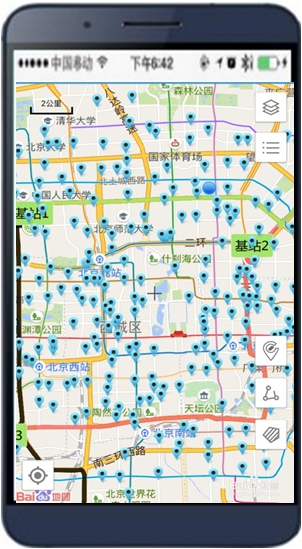

Ø 지도를 통해 식별 지점을 조회하면 구글 지도를 선택하여 선택한 식별 지점으로 이동할 수 있습니다.
