1 Introducción del producto

---

El localizador versión ED-8000 V400 es un localizador de marcadores electrónico de alto rendimiento que integra múltiples frecuencias, múltiples modos de modulación de marcadores de ID, ajuste automático de sensibilidad y marcador de lectura-escritura. Tiene una sensibilidad extremadamente alta, pero también una buena capacidad de supresión de ruido, que no solo es adecuada para topógrafos profesionales, sino que también puede ser dominada fácilmente por operadores comunes.

2 aplicaciones principales

---

Localice e identifique varias instalaciones subterráneas, incluidas, entre otros::

•   Ruta de la tubería

•   Tubería no metálica

•   Varias varias válvulas

•   Medidor de medición

•   Varios puntos de cruce

•   Tee

•   Cambio de profundidad

•   Dispositivo reductor de presión

•   Protección catódica

•   Punto de control de presión

•   Puerto reservado incrustado

•   Varios codos

•   Cambio de diámetro de la tubería

•   Bien de agua

•   Cubrir

•   Punto de mantenimiento

3 características del producto

---

• Además de la detección de señal analógica básica, admite marcador ID con modos de modulación ASK y FSK;


• La ganancia del circuito de amplificación backend aumenta a 70 dB. A través de una combinación de tecnologías como amplificación de fase bloqueada, filtrado múltiple y ajuste automático de sensibilidad, suprime eficazmente el ruido ambiental al tiempo que aumenta la profundidad de detección, brindando a los operadores una experiencia de usuario simple e intuitiva;

• Proporciona dos tipos de tonos de advertencia: sonido de alarma y tono de llamada;

• En el modo digital, se puede leer el número de identificación preestablecido en el marcador. A través de la base de datos en la nube asociada al número de identificación se puede obtener más información de las instalaciones subterráneas, como imagen del sitio, fecha de enterramiento, personal de construcción, categoría de las instalaciones subterráneas (válvulas, juntas…), material y tamaño de las instalaciones subterráneas, etc.

• Para escenarios que no son adecuados para clientes de datos en la nube, como áreas remotas con señales de datos inalámbricas deficientes, o situaciones en las que es inconveniente almacenar información de marcado en una base de datos debido a la seguridad de los datos, se pueden seleccionar marcadores programables en modo FSK para escribir directamente información simple como la categoría y las especificaciones del objeto identificado en el chip del marcador;


• El ED8000 puede seleccionar de manera flexible el modo RFID:

• Modo RFID apagado: solo detecta la señal de inducción electromagnética del marcador electrónico subterráneo sin decodificación RFID. Tiene una velocidad de respuesta rápida y es compatible con marcadores electrónicos subterráneos con la misma frecuencia producidos por diferentes fabricantes, incluidos marcadores ID o Non ID;

• Modo automático RFID: en el estado de funcionamiento predeterminado, solo se detecta la señal de inducción del marcador electrónico subterráneo sin decodificación RFID en tiempo real. Tiene una velocidad de respuesta rápida y es compatible con marcadores electrónicos subterráneos con la misma frecuencia producidos por diferentes fabricantes, incluidos marcadores ID o Non ID. La decodificación no se realizará hasta que se presione el botón de profundidad;

• Modo RFID ON: RFID decodifica en tiempo real y envía un tono rápido e información de intensidad de la señal solo cuando se encuentra el marcador de identificación. Esto puede proteger completamente la influencia de las señales de interferencia. El modo RFID ON, combinado con los marcadores de identificación FSK/HDX, resuelve eficazmente el problema del alto consumo de energía y la respuesta lenta de los marcadores de identificación ASK/FDX en este modo;

4 Rendimiento

---

• Material: ABS

• Peso: 2,9 kg ~ 3,3 kg (según los diferentes tamaños de antena)

• Dimensiones (longitud * ancho * altura): 750 * 280 * 120 mm

• Frecuencia (personalizable):

· P_UE 134khz (UE)

· Agua 145.7 kHz

· Sanitario 121.6 kHz

· Telecom 101.4 kHz

· Gas 83 kHz

· Potencia 169,8khz (CN)

· General 66.35 kHz

•  Profundidad de detección máxima (ligeramente diferente en diferentes frecuencias):

 ·Marcador de rango completo (YZ2400): >2,8 m

 ·Marcador de alcance medio+(ED2000): > 2,5 m

 ·Marcador de rango medio (YZ1800): >2,2 m

 ·Marcador de bolas (ED1500): >1,6 m

 ·Cerca del marcador de superficie (ED1100): >0,8 m

• Profundidad de lectura de identificación máxima (diferente en diferentes frecuencias):

·Marcador de rango completo (YZ2400ID): 2,2~2,5 m（PREGUNTAR）, 2,6~3,0 m（FSK）

·Marcador de rango medio+(ED2000ID): 1,8~2,2 m（PREGUNTE），2,3~2,6 m（FSK）

· Marcador de bolas (ED1500ID): 1,2 ~ 1,3 m (PREGUNTAR), 1,5 ~ 1,6 m (FSK)

·Cerca del marcador de superficie (ED1100ID): >0,7 m (PREGUNTAR), >0,8 m (FSK)

• Profundidad de escritura máxima (ligeramente diferente en diferentes frecuencias):

·Marcador de rango completo (YZ2400ID): 0,6 ~ 0,8 m (FSK)

·Marcador de rango medio+(ED2000ID): 0,4~0,6 m（FSK）

·Marcador de bolas (ED1500ID): 0,3~0,5 m（FSK）

·Cerca del marcador de superficie (ED1100ID): 0,15 ~ 0,2 m (FSK)

• capacidad impermeable: IP54

5 interfaz de usuario

Ø  UI principal de Locator

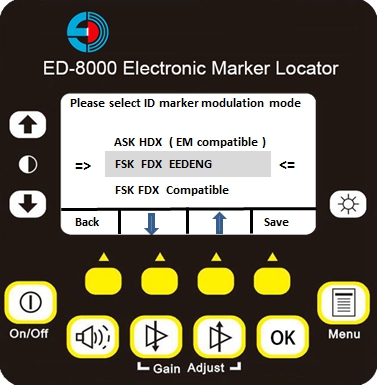

Ø UI de selección del modo de modulación del marcador ID

Ø  Después de conectar la aplicación de Android a través de Bluetooth, la aplicación se toma el control de todas las funciones operativas del detector



Ø Al consultar el punto de identificación a través del mapa, puede seleccionar Google Map para navegar al punto de identificación seleccionado.

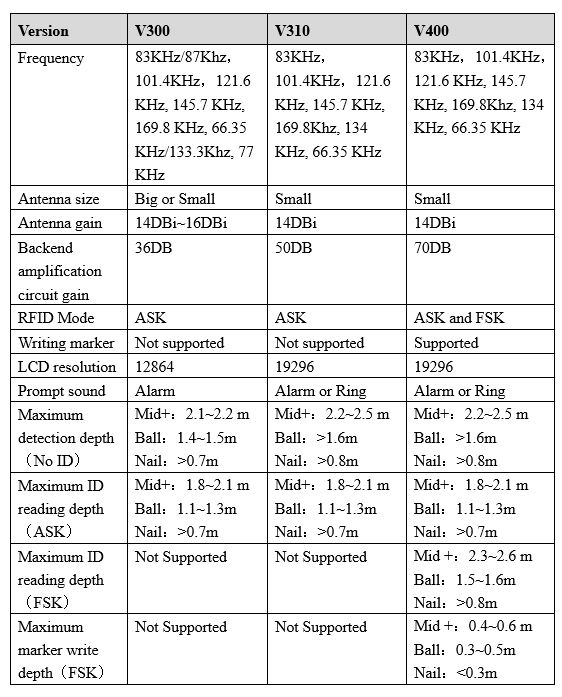

6 Comparación de diferencias de versión

---
